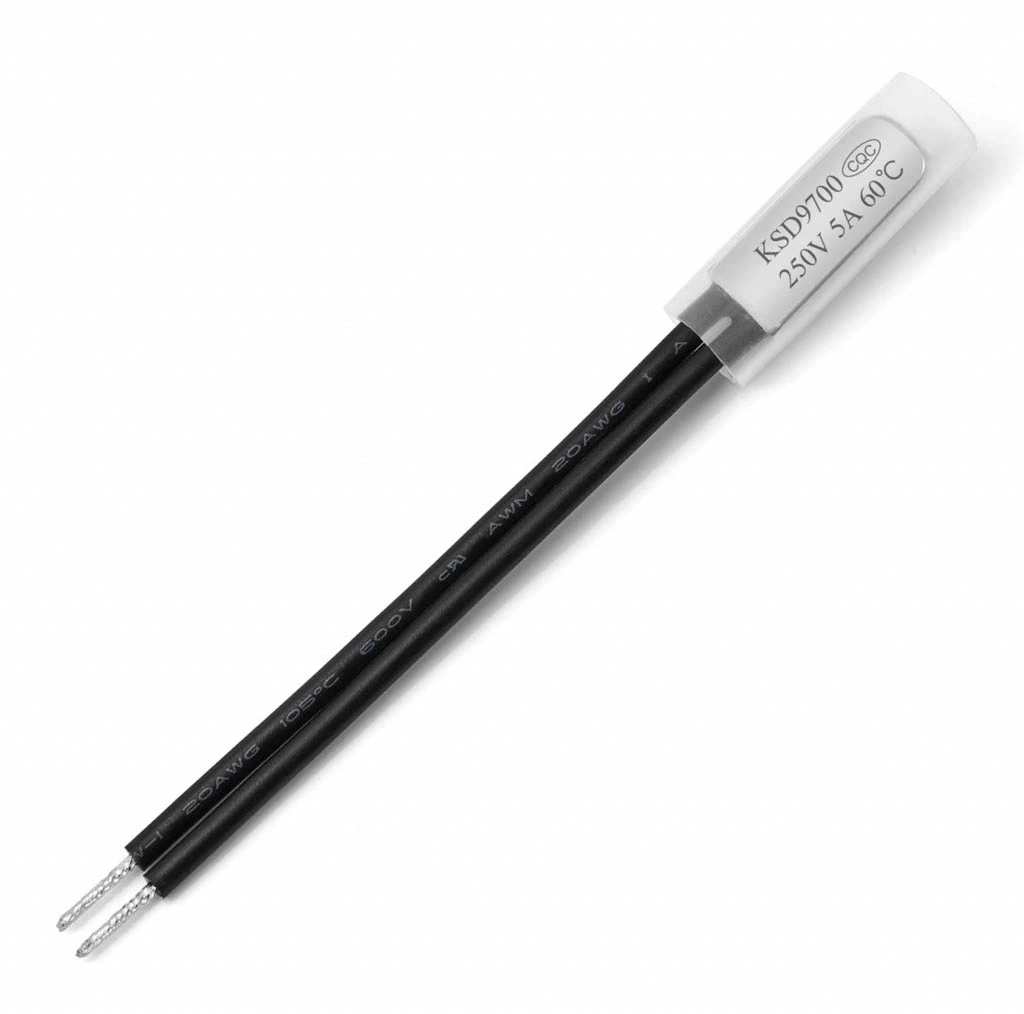

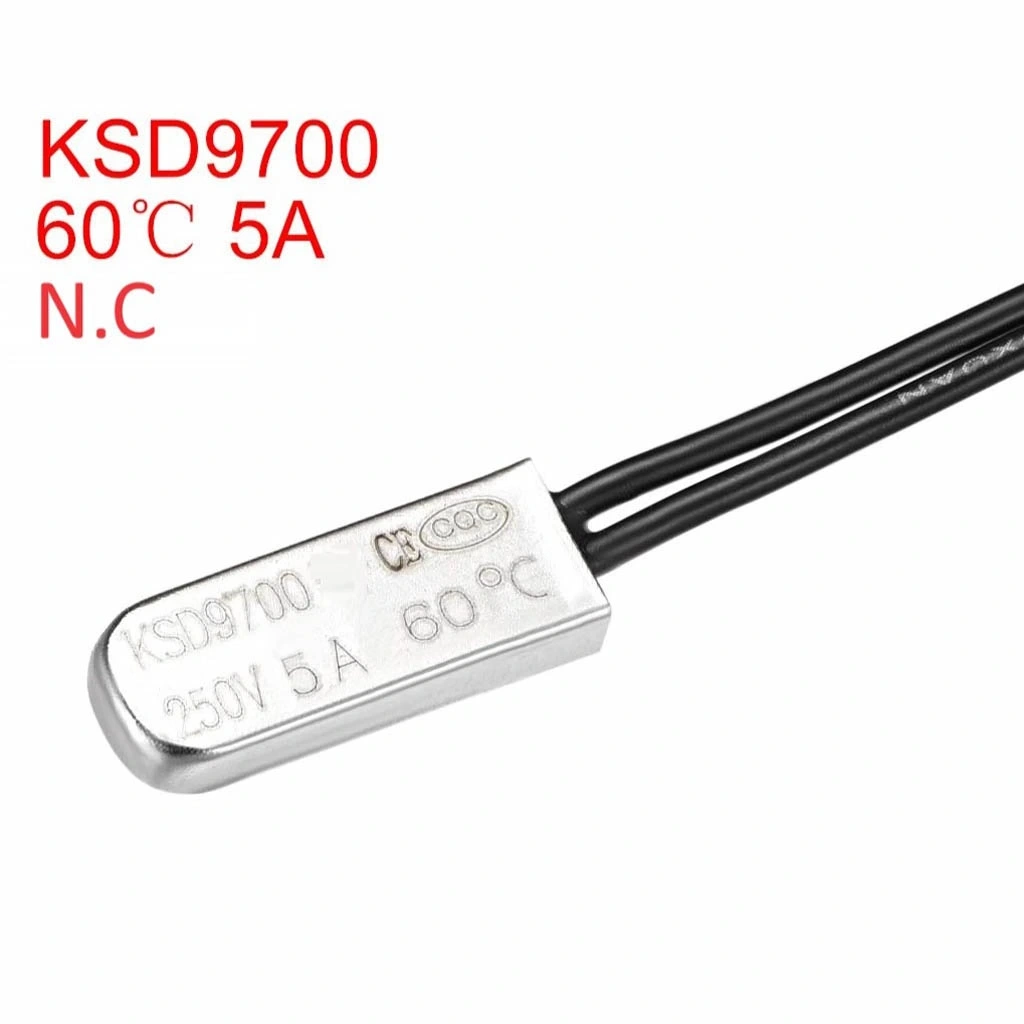

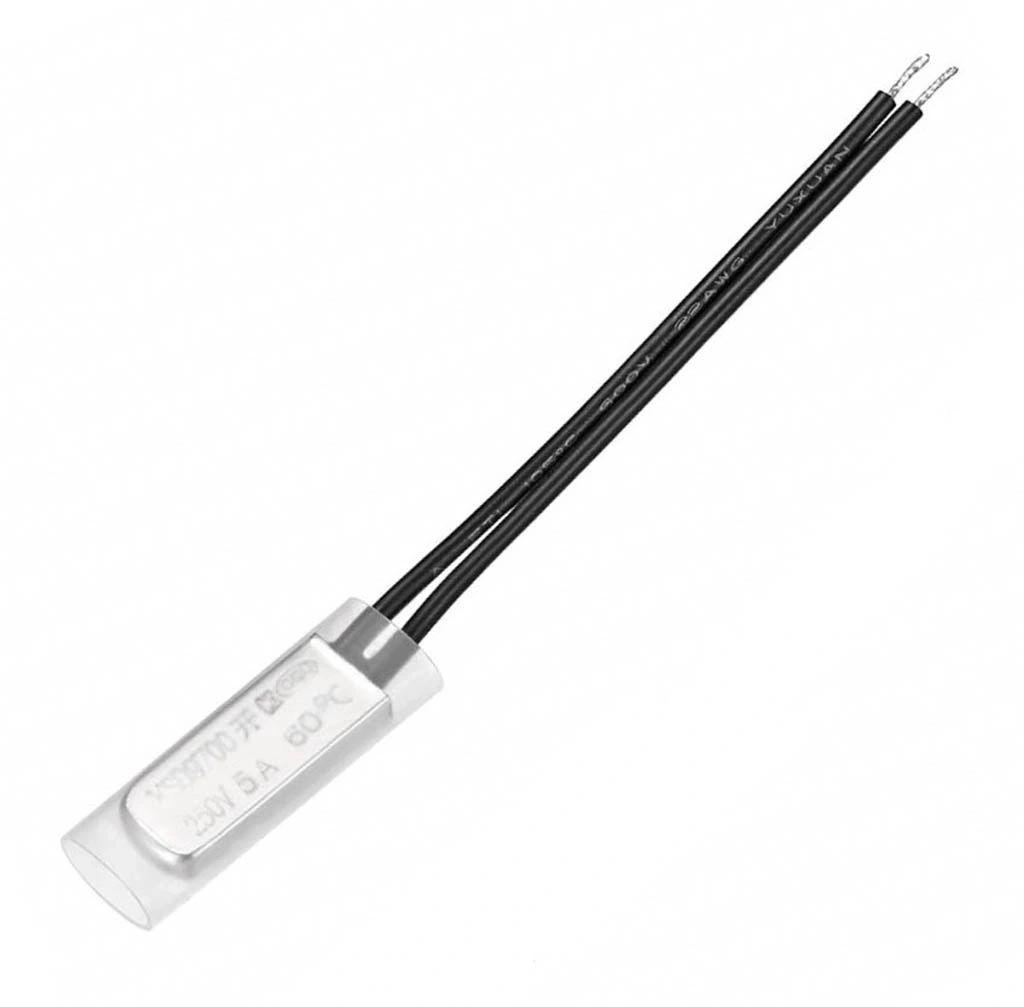

IC-270 Termostat Kablolu Tip Normalde Kapalı KSD9700 NC 5A 60C

IC-270 Termostat Kablolu Tip Normalde Kapalı KSD9700 NC 5A 60°C

IC-270, elektrikli cihazlarda sıcaklık kontrolü için kullanılan bir termostat türüdür. Normalde kapalı bir konfigürasyona sahiptir, yani belirli bir sıcaklık seviyesine ulaşıldığında devreyi açar. Bu termostat, kablolu bir yapıya sahiptir, bu da cihazların birbirine bağlanmasını sağlar.

IC-270 Termostat, kablolu tip, normalde kapalı (NC) yapıda, 60°C sıcaklıkta açılan, 5A akım taşıma kapasitesine sahip bir sıcaklık kontrol elemanıdır. KSD9700 serisinin güvenilir koruma özelliğini sunar.

Elektronik cihazlarınız ve ısıtma sistemleriniz için kompakt, hazır kablolu ve yüksek hassasiyetli bir sıcaklık koruması mı arıyorsunuz? IC-270 Kablolu Termostat, 60°C'de devreyi kesen, normalde kapalı yapısıyla sistemlerinizi aşırı ısınmadan korur. Lehimleme veya terminal bağlantısı gerektirmeden, doğrudan kullanıma hazır kablolu tasarımı ile pratik ve hızlı uygulama imkanı sunar.

Bu KSD9700 serisi termostat, metal gövdesi ve hassas bimetalik mekanizması ile dayanıklı ve güvenilir koruma sağlar. 5A akım taşıma kapasitesi ve 60°C sıcaklık kesme noktası, birçok elektronik uygulamanız için ideal değerlerdir. Standart boyutlu, yassı tasarımı dar alanlara kolayca yerleşir ve silikon muhafazası sayesinde elektriksel izolasyon sunar.

Teknik Özellikler

• Model: IC-270 / KSD9700
• Tip: Kablolu Termostat
• Kontak Tipi: NC (Normalde Kapalı)
• Açma Sıcaklığı: 60°C ±5°C
• Kapanma Sıcaklığı: 45-50°C (otomatik reset)
• Sıcaklık Histerisiz: 10-15°C
• Maksimum Akım: 5A
• Maksimum Voltaj: 250V AC
• Gövde Malzemesi: Metal (Nikel Kaplı Pirinç)
• Kablo Tipi: PVC izoleli
• Kablo Uzunluğu: Yaklaşık 10cm
• Kablo Rengi: Siyah
• Kablo Kesiti: 22-24 AWG (0.25-0.35mm²)

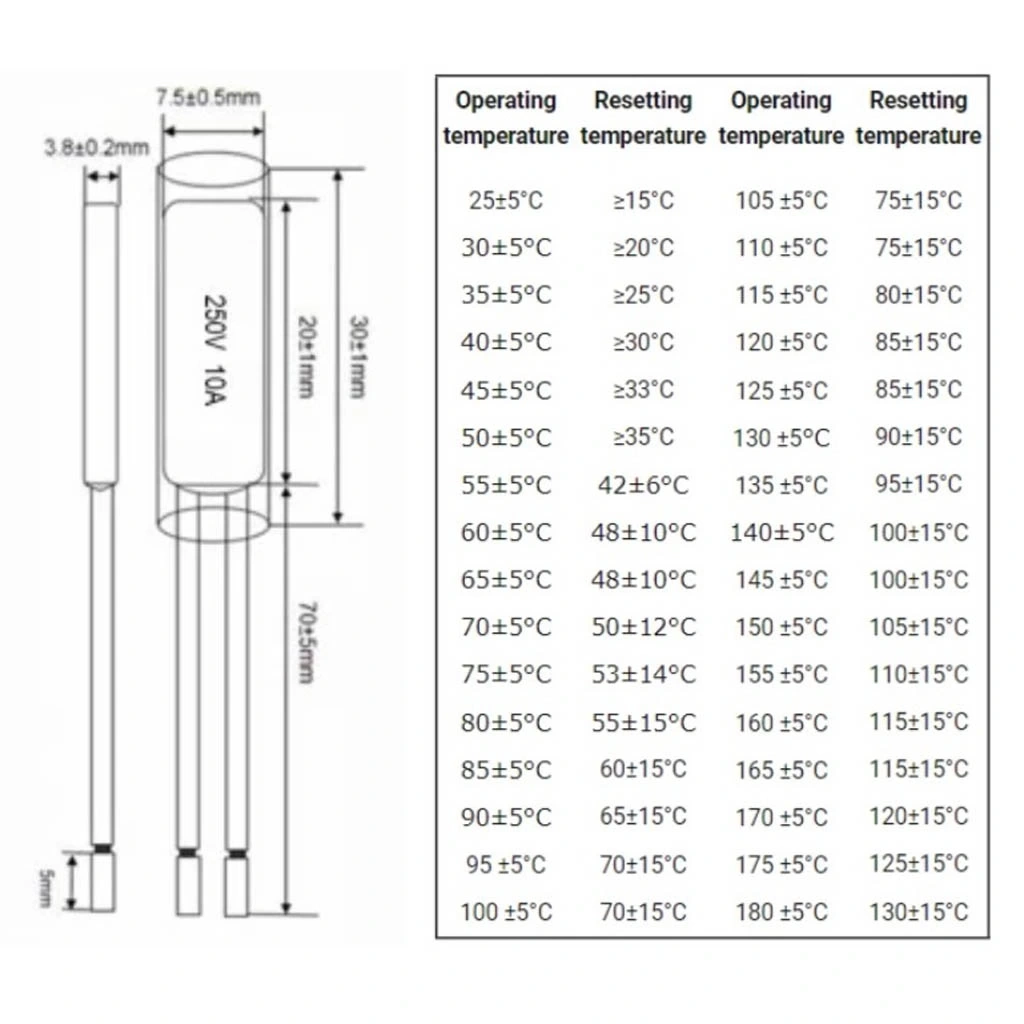

• Termostat Boyutları: Çap: 9.5mm, Kalınlık: 3-4mm
• Tepki Süresi: <10 saniye
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Dielektrik Dayanımı: 1500V AC/1 dakika
• Çalışma Ömrü: >100,000 döngü
• Çalışma Sıcaklık Aralığı: -20°C ile +120°C arası

Kullanım Avantajları

• Hazır Kablolu Tasarım: Doğrudan bağlantı için lehim gerektirmez.
• Kompakt Boyut: 9.5mm çap ile dar alanlara kolay yerleşim.
• Otomatik Reset: Sıcaklık düşünce kendiliğinden devreyi tamamlar.
• Yüksek Hassasiyet: ±5°C tolerans ile güvenilir koruma.
• Metal Gövde: Hızlı ısı transferi ve yüksek dayanıklılık.
• Silikon Muhafaza: Elektriksel izolasyon ve ek koruma.
• Yüksek Güç Kapasitesi: 5A akım ile çeşitli uygulamalarda kullanım.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlar.
• Uzun Ömür: 100,000+ çalışma döngüsü ile dayanıklılık.
• Kolay Montaj: Termal yapıştırıcı veya kelepçe ile basit sabitleme.
• Düşük Profil: Yassı tasarımı ile minimum yer kaplar.
• Geniş Çalışma Aralığı: -20°C ile 120°C arası ortamlarda çalışır.

İdeal Kullanım Alanları

• Güç Kaynakları: SMPS ve adaptörlerde aşırı ısınma koruması
• Amplifikatörler: Ses sistemleri ve yükselteçlerde termal koruma
• LED Aydınlatma: Sürücü ve güç modüllerinde sıcaklık kontrolü
• Elektrikli Isıtıcılar: Aşırı ısınma durumunda otomatik kesme
• Motorlar: Elektrik motorları ve bobinlerin korunması
• Pil Şarj Sistemleri: Şarj sırasında termal kontrol
• Küçük Ev Aletleri: Tost makineleri, ısıtıcılar, kahve makineleri
• Transformatörler: Aşırı ısınma kontrolü ve güvenlik
• 3D Yazıcı Sistemleri: Elektronik bileşenlerin korunması
• Bilgisayar Donanımları: Güç üniteleri ve soğutma sistemleri
• Endüstriyel Kontrol Panoları: Elektronik bileşenlerin korunması
• DIY Elektronik Projeleri: Arduino, Raspberry Pi uygulamaları

Montaj ve Kullanım İpuçları

Kablolu Termostat Bağlantısı

IC-270 kablolu termostat, uygulamalarda kolaylık sağlamak için lehimleme gerektirmeyen, kullanıma hazır bir tasarım sunar. Bu özellik, montaj süresini kısaltır ve güvenilir bağlantı sağlar.

Kablolar yaklaşık 10cm uzunluğunda ve 22-24 AWG kesitindedir. PVC izolasyonlu bu kablolar, 250V AC voltaja kadar güvenli çalışma sağlar. Termostat üzerinde herhangi bir kutuplama yoktur, her iki kablo da aynı işlevi görür ve devreye seri olarak bağlanır.

Normalde kapalı (NC) yapısından dolayı, normal çalışma sıcaklıklarında kablolar arasında elektrik akışı vardır. Sıcaklık 60°C'ye ulaştığında devreyi keser, 45-50°C'ye düştüğünde ise otomatik olarak devreyi tekrar tamamlar. Bu işlev, cihazınızı aşırı ısınmadan korur ve soğuduktan sonra otomatik olarak normal çalışmaya dönmesini sağlar.

KSD9700 Serisi Hakkında

KSD9700 serisi termostatlar, endüstri standardı haline gelmiş güvenilir sıcaklık kontrol elemanlarıdır. Hassas sıcaklık algılama ve güvenilir kontak mekanizması sunarlar.

Bu seri, bimetalik disk teknolojisini kullanarak sıcaklık değişimlerine hızlı tepki verir. Metal gövdeleri sayesinde ısıyı hızla iletir ve algılar. Farklı sıcaklık değerlerinde (40°C'den 150°C'ye kadar) çeşitli modelleri mevcuttur, bu nedenle geniş bir uygulama yelpazesinde kullanılır.

KSD9700 serisi termostatlar, yüksek kontak güvenilirliği ve uzun servis ömrü sunar. Düşük profilli yassı tasarımları, özellikle dar alanlarda montaj kolaylığı sağlar. IC-270 modelindeki gibi kablolu varyantları, sahada uygulama ve hızlı değiştirme imkanı sunar. Termal koruma gerektiren neredeyse tüm elektronik uygulamalarda güvenle kullanılır.

Paket İçeriği

• 1 x IC-270 Termostat Kablolu Tip Normalde Kapalı KSD9700 NC 5A 60°C
