LMZ15-GW22-B Kısa Makaralı Mikro Switch

LMZ15-GW22-B Kısa Makaralı Mikro Switch

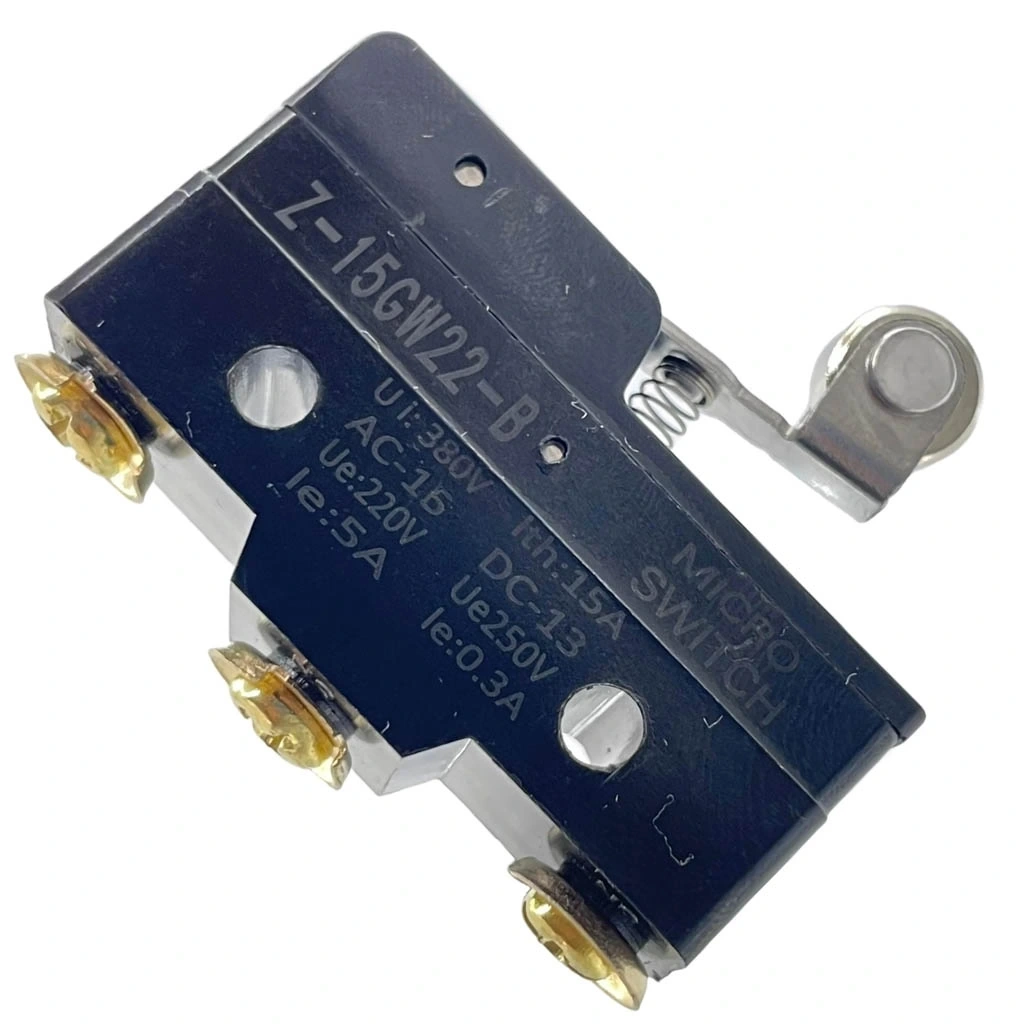

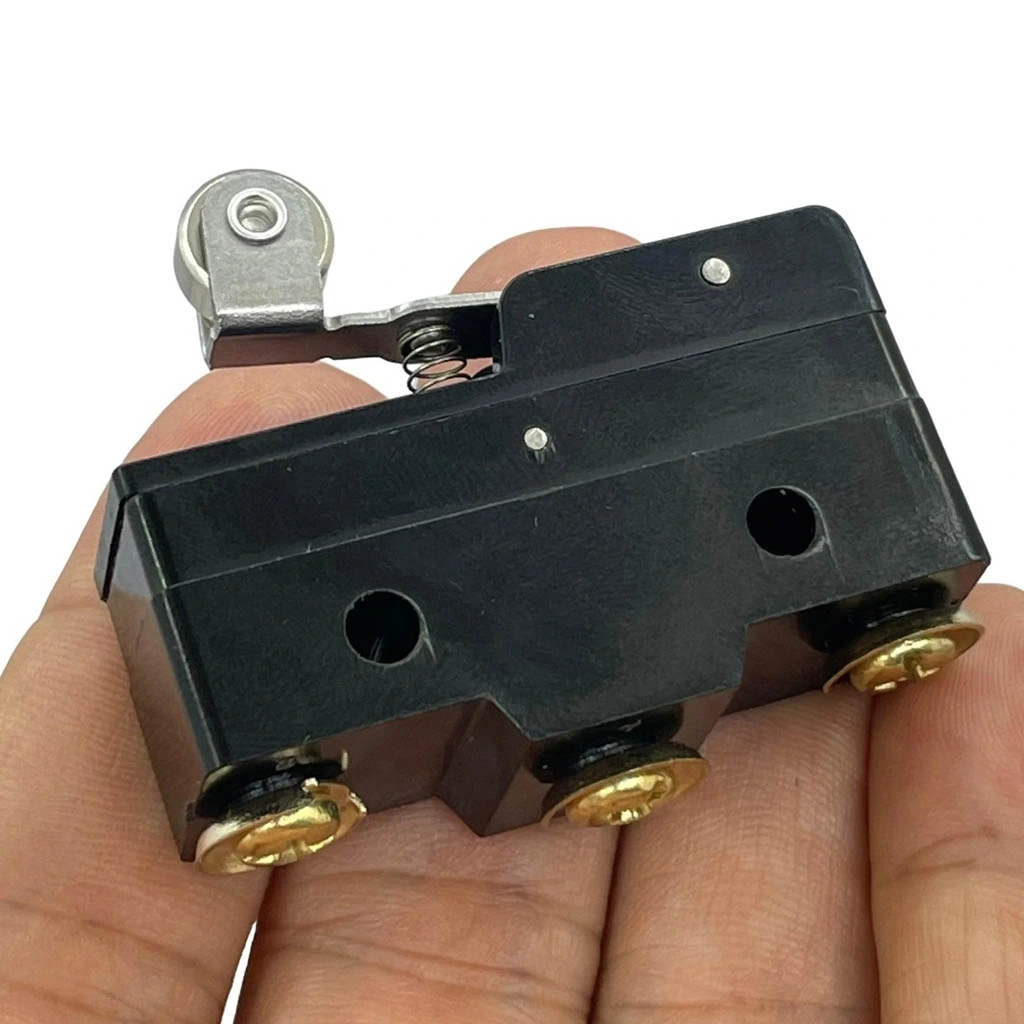

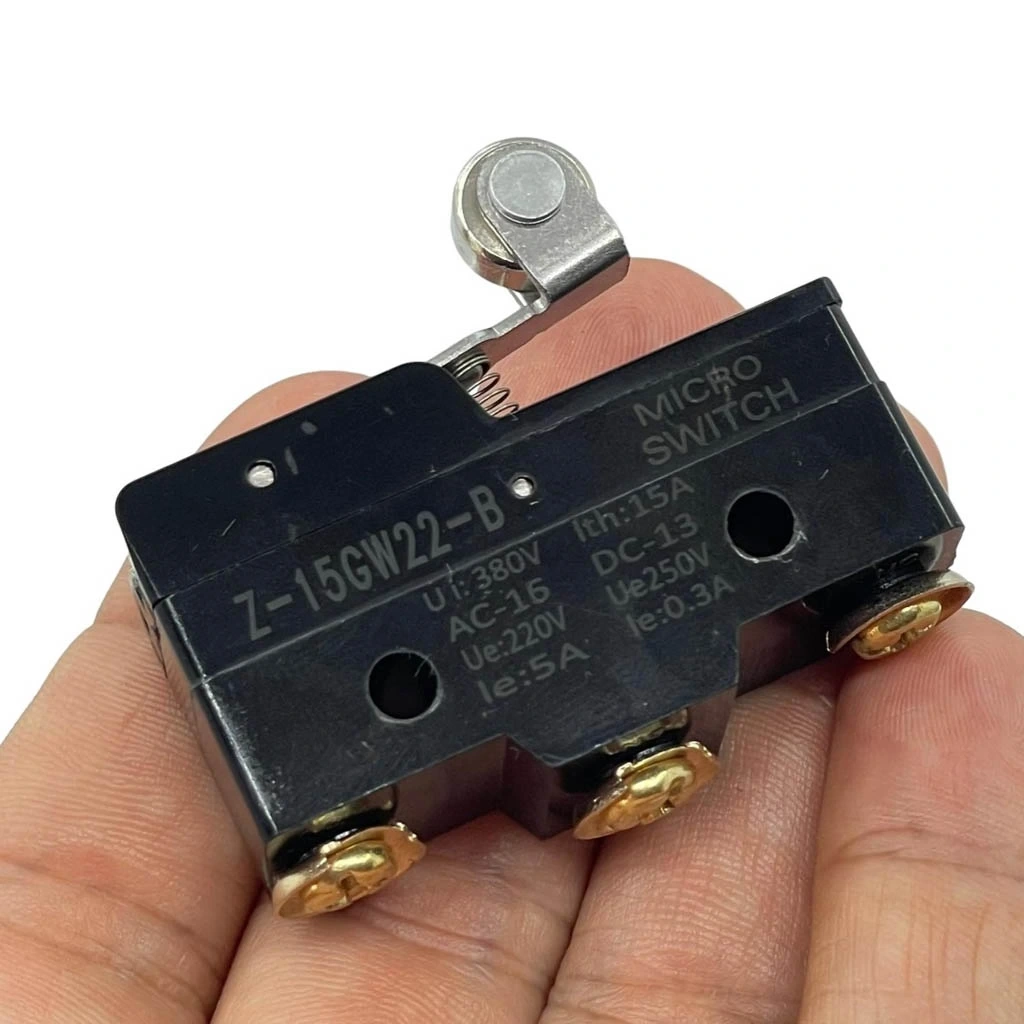

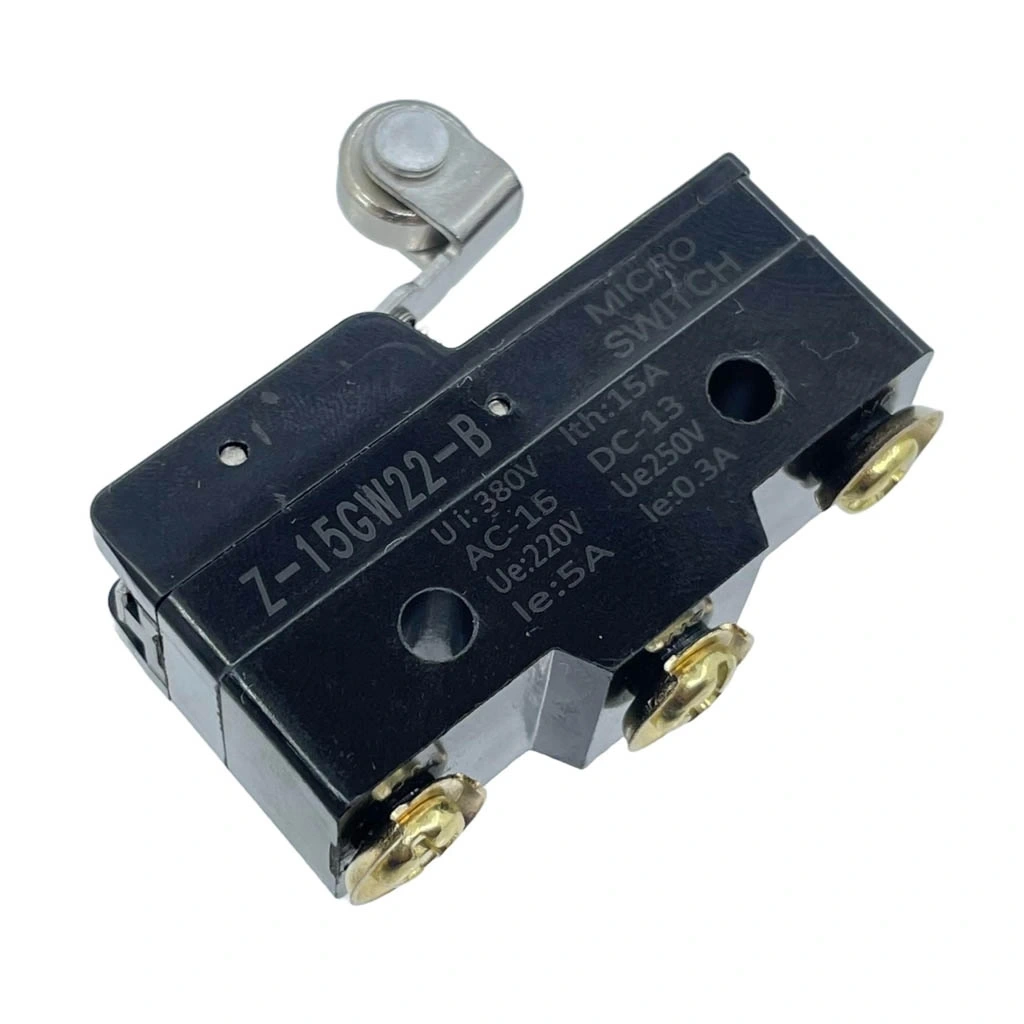

LMZ15-GW22-B kısa makaralı mikro switch, endüstriyel uygulamalar için tasarlanmış bir elektrik anahtarıdır. Genellikle küçük boyutları ve dayanıklı yapısıyla bilinir. Bu tür mikro switchler genellikle mekanik bir makara veya kolu hareket ettirerek anahtarlama işlemini gerçekleştirirler.

Endüstriyel projelerde ve hassas kontrol uygulamalarında ideal olan LMZ15-GW22-B Kısa Makaralı Mikro Switch, kompakt yapısı ve güvenilir mekanik tasarımıyla öne çıkan bir limit anahtarıdır. Kısa makaralı kol tasarımı sayesinde sınırlı hareket alanlarında bile hassas pozisyon tespiti yapabilir ve tetikleme noktasında tutarlı performans sağlar.

Metal gövdesi ve dayanıklı yapısı ile zorlu çalışma koşullarına uygun olan bu mikro switch, endüstriyel makineler, kapı/pencere sensörleri, elektronik kilitleme sistemleri ve otomasyon projelerinde güvenilir konum algılama ve kontak kontrolü için kullanılır. SPDT (Single Pole Double Throw) yapısı ile hem normalde açık hem normalde kapalı kontaklar üzerinden çeşitli kontrol senaryoları oluşturulmasına olanak tanır.

Teknik Özellikler

LMZ15-GW22-B, endüstriyel standartlara uygun üretilmiş, zorlu koşullarda güvenilir çalışma için tasarlanmış profesyonel bir mikro switchtir. Temel teknik özellikleri aşağıda listelenmiştir.

• Model: LMZ15-GW22-B
• Tip: Kısa makaralı kol mikro switch
• Kontak Yapısı: SPDT (Single Pole Double Throw)

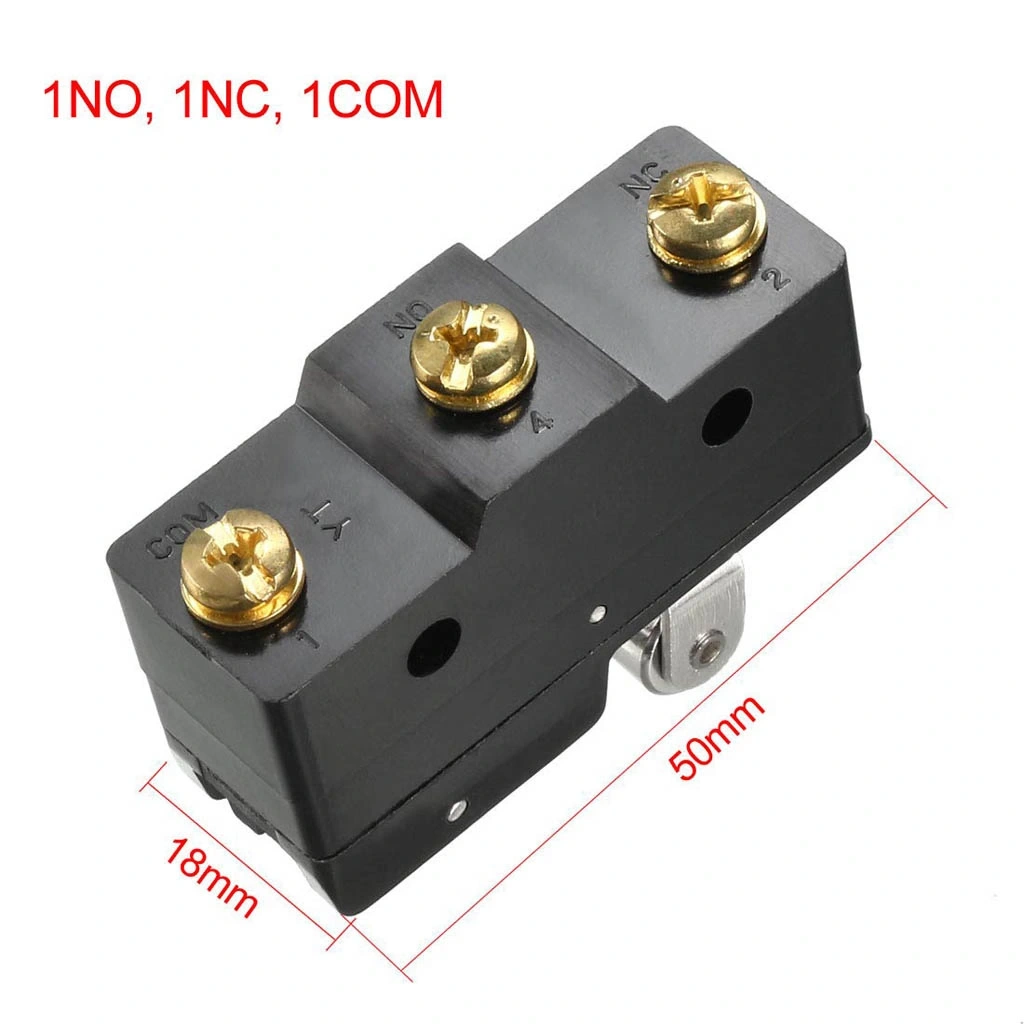

• Terminaller: 3 pin (COM, NO, NC)
• Kontak Akımı: 5A (250V AC) / 5A (30V DC)
• Gövde Malzemesi: Metal
• Kol Tipi: Kısa makara (Roller)
• Çalışma Kuvveti: Yaklaşık 100-150gf
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Çalışma Sıcaklığı: -25°C ila +85°C
• Boyutlar: Yaklaşık 20 x 10 x 6.5mm (Gövde)
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (nominal yükte)
• Koruma Sınıfı: IP40 (standart, kapaksız versiyon)

Kullanım Avantajları

LMZ15-GW22-B mikro switch, kompakt tasarımı ve yüksek güvenilirliği ile çeşitli uygulama alanlarında belirgin avantajlar sunar. Özellikle endüstriyel ve otomasyon projelerinde tercih edilmesini sağlayan özellikler aşağıda listelenmiştir.

• Hassas Tetikleme: Kısa makaralı kol tasarımı ile hassas konum algılama ve tekrarlanabilir tetikleme.
• Mekanik Dayanıklılık: Metal gövde ve kaliteli materyaller ile uzun ömürlü kullanım.
• Yüksek Akım Kapasitesi: 5A akım taşıma kapasitesiyle doğrudan yük kontrolü imkanı.
• Çift Kontak (SPDT): Hem normalde açık hem normalde kapalı kontaklar ile esnek uygulama.
• Boyut Avantajı: Kompakt tasarım ile sınırlı alanlarda kullanım kolaylığı.
• Montaj Kolaylığı: Standart montaj delikleri ile kolay entegrasyon.
• Düşük Kontakt Direnci: Güvenilir elektriksel iletim ve sinyal kalitesi.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü ile uzun vadeli kullanım.
• Geniş Sıcaklık Aralığı: -25°C ila +85°C aralığında stabil performans.

İdeal Kullanım Alanları

LMZ15-GW22-B kısa makaralı mikro switch, çeşitli endüstriyel ve mekanik sistemlerde sınır algılama ve konum tespiti için idealdir. En yaygın kullanım alanları aşağıda listelenmiştir.

• Endüstriyel Makineler: Sınır algılama ve pozisyon kontrolü
• Elektronik Kilitleme Sistemleri: Kapı/kapak pozisyon tespiti
• Otomasyon Projeleri: Mekanik hareket limitleme ve algılama
• Güvenlik Sistemleri: Erişim kontrolü ve tamper algılama
• Beyaz Eşya Uygulamaları: Kapak/kapı açık-kapalı algılama
• CNC ve Üretim Ekipmanları: Eksen limit ve başlangıç pozisyonu tespiti
• Robotik Sistemler: Konum referanslama ve limit kontrolü
• Otomotiv Uygulamaları: Kontrol ve güvenlik sistemleri
• Elektromanyetik Kilitler: Konum tespiti ve geri bildirim

Montaj ve Kullanım İpuçları

Mikro Switchlerin Çalışma Prensibi

Mikro switchler, temel elektromekanik cihazlar olup, küçük fiziksel hareketleri algılayarak elektriksel kontak durumunu değiştirirler. Yapıları ve çalışma mekanizmaları, endüstriyel uygulamalarda güvenilirliklerinin temelini oluşturur.

Mekanik Yapı ve Kontak Sistemi: LMZ15-GW22-B gibi mikro switchler, yay gerilimiyle çalışan hassas bir kontak mekanizmasına sahiptir. Switch içinde, sabit kontaklar ve hareketli bir kontak kolu bulunur. Kısa makaralı kol üzerine uygulanan basınç, iç mekanizmadaki yay gerilimini yenerek ani bir kontak durum değişikliği yaratır.

Kısa Makaralı Tasarımın Avantajları

LMZ15-GW22-B'nin kısa makaralı kol tasarımı, belirli uygulamalarda önemli avantajlar sağlar. Bu tasarım, hem teknik performansı hem de kullanım çeşitliliğini etkiler.

Hassas Konum Algılama: Kısa makaralı kol, standart kol tipine göre daha küçük hareket alanında çalışır, bu da hassas konum algılama gerektiren uygulamalarda avantaj sağlar. Makaralı tasarım, temas eden yüzeye daha az sürtünme uygular, böylece sistem komponentlerinin aşınmasını minimize eder.

Endüstriyel Uygulamalarda Güvenilirlik Faktörleri

Mikro switchlerin endüstriyel ortamlardaki performansı, çeşitli faktörlerden etkilenir. LMZ15-GW22-B, bu zorlu koşullara dayanacak şekilde tasarlanmıştır.

Dayanıklılık ve Güvenilirlik: Metal gövde yapısı, mikro switchi fiziksel darbelere ve titreşimlere karşı korur. 1 milyon+ mekanik çalışma döngüsü ömrü, sürekli kullanımda bile uzun vadeli güvenilirlik sağlar. Geniş sıcaklık aralığında (-25°C ila +85°C) stabil çalışma özelliği, çeşitli ortam koşullarında kullanım imkanı sunar.

Devre Tasarımı ve Bağlantı İpuçları

LMZ15-GW22-B mikro switchin elektronik devrelere entegrasyonu, doğru bağlantı tekniklerini ve bazı temel tasarım prensiplerini takip etmeyi gerektirir.

Elektriksel Bağlantı ve Koruma: SPDT yapısı sayesinde, aynı switchi hem normalde açık hem normalde kapalı kontaklı olarak kullanabilirsiniz. Endüktif yüklerde (motor, solenoid, röle bobini) ark oluşumunu önlemek için terminallere paralel snubber devresi (RC) veya flyback diyotu eklenmelidir.

Paket İçeriği

• 1 x LMZ15-GW22-B Kısa Makaralı Mikro Switch
