Tact Switch 2P Mini SMD 90 Derece

VoltajPuan : 50

Fiyat	:	0,17 USD + KDV
İndirimli Fiyat (%23,5)	:	0,13 USD + KDV Kazancınız 0,04 USD
KDV Dahil	:	5,99 TL

Ürüne Oy Verin

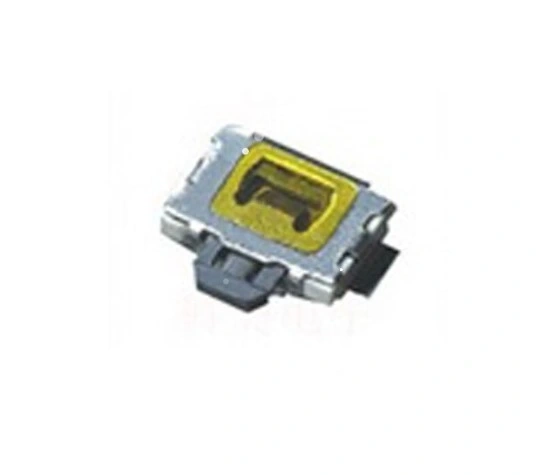

Tact Switch 2P Mini SMD 90 Derece

Tact Switch 2P Mini SMD 90 Derece, küçük boyutlu ve yüzeye montaj (SMD - Surface Mount Device) teknolojisine uygun bir anahtardır. 90 derece açılı tasarımıyla, devrelerde köşeli bağlantılar ve yerden tasarruf gereken uygulamalar için idealdir. Yüksek hassasiyetli buton yapısı, elektronik devrelerde güvenilir bir giriş mekanizması sağlar.

Kompakt elektronik projeleriniz ve yan montaj gerektiren PCB uygulamalarınız için tasarlanmış Tact Switch 2P Mini SMD 90 Derece, minimum alan kullanımıyla maksimum işlevsellik sağlar.

Standart tact switchlerden farklı olarak 90 derecelik montaj açısı sunan bu mini switch, düşey alan kısıtlaması olan projelerde ideal çözüm sunar. Anlık kontak (momentary) özelliği ile basıldığında temiz ve hissedilebilir bir geri bildirim vererek, kullanıcı arayüzlerinde hassas kontrol imkanı sağlar.

2 pinli SMD (Yüzey Montaj) yapısı sayesinde modern elektronik üretim teknikleriyle tam uyumlu olan bu tact switch, reflow lehimleme süreçlerine dayanıklı malzemelerden üretilmiştir.Düşük profilli tasarımı ve yan montaj özelliği, özellikle ince ve kompakt cihazlarda PCB kenarından erişim gerektiren uygulamalar için mükemmel bir seçimdir.

Tablet, e-kitap okuyucu, akıllı saat, uzaktan kumanda ve ince profilli kontrol cihazları gibi elektronik ürünlerde tercih edilen bu mini switch, projelerinize profesyonel bir çözüm sunacaktır.

Teknik Özellikler

Tact Switch 2P Mini SMD 90 Derece, yan montaj tasarımıyla öne çıkan kompakt bir yüzey montaj butonudur. Düşük profili ve hassas dokunuş geri bildirimi ile modern elektronik uygulamalar için tasarlanmıştır.

Tip: Tact Switch (Dokunmatik Mikro Buton)
Montaj Tipi: SMD (Yüzey Montaj)
Montaj Açısı: 90 Derece (Yan Montaj)
Pin Sayısı: 2 Pin
Buton Tipi: Momentary (Anlık, Yaylı)
Çalışma Modu: Normalde Açık (NO - Normally Open)
Boyutlar: Yaklaşık 3.0 x 6.0 x 2.5mm (G x D x Y)
Kontak Direnci: ≤ 50mΩ
Yalıtım Direnci: ≥ 100MΩ
Çalışma Voltajı: 12V DC (maksimum)
Çalışma Akımı: 50mA (maksimum)
Çalışma Kuvveti: Yaklaşık 160-180gf
Çalışma Sıcaklığı: -20°C ila +70°C
Mekanik Ömür: >50,000 basım döngüsü
Basım Hissi: Net taktil geri bildirim

Kullanım Avantajları

Tact Switch 2P Mini SMD 90 Derece, yan montaj tasarımıyla elektronik uygulamalarda benzersiz avantajlar sunar. Kompakt yapısı ve özel montaj açısı ile cihaz tasarımcılarına yeni olanaklar sağlar.

90 Derece Montaj Avantajı: PCB'nin kenarından erişim sağlayarak dikey alan tasarrufu sunar.
Ultra Kompakt Boyut: Minimum PCB alanı kullanarak maksimum işlevsellik sağlar.
SMD Uyumluluğu: Modern otomatik montaj sistemleri ve reflow lehimleme ile tam uyumlu.
Yan Erişim İmkanı: Kapalı kasa tasarımlarında PCB kenarından buton erişimi sağlar.
Düşük Profil: İnce cihaz tasarımlarında ideal çözüm sunar.
Net Dokunsal Geri Bildirim: Basıldığında hissedilebilir tıklama ile kullanıcıya geri bildirim verir.
Kolay Entegrasyon: 2 pin tasarımı ile basit devre bağlantısı sağlar.
Çok Yönlü Kullanım: Yatay ve dikey yönlendirme gerektiren tasarımlara uyumludur.
Dayanıklı Yapı: 50,000+ basım ömrü ile uzun vadeli kullanım sağlar.

İdeal Kullanım Alanları

Tact Switch 2P Mini SMD 90 Derece, yan montaj özelliği ile özellikle kompakt cihazlarda ve kenardan erişim gerektiren uygulamalarda tercih edilir. İnce elektronik cihazlar için ideal bir seçimdir.

Taşınabilir Elektronik Cihazlar: Tabletler, e-kitap okuyucular, akıllı saatler
Ince Profilli Uzaktan Kumandalar: TV, oyun konsolları ve medya sistemleri
Mobil Telefonlar: Yan ses kontrol ve fonksiyon butonları
Kulaklıklar ve Ses Cihazları: Kontrol düğmeleri ve fonksiyon butonları
Tıbbi Cihazlar: İnce profilli taşınabilir ekipmanlar
Oyun Kontrol Cihazları: Gamepad ve konsol kumandaları
Kart Okuyucular: Kenar kontrol butonları
IoT Sensör Modülleri: Kompakt giriş cihazları
Giyilebilir Teknoloji Ürünleri: Fitness takipçileri ve akıllı aksesuarlar

Montaj ve Kullanım İpuçları

İpucu: 90 derece SMD tact switchlerin montajında, PCB kenarına olan mesafe kritik önem taşır. İdeal mesafeyi hesaplamak için, butonun aktivasyon noktasının erişilebilir olduğuna emin olun. Butonun stabil lehimlenebilmesi için, PCB üzerinde yeterli lehim yüzeyi oluşturun. Reflow lehimleme sırasında, butonun doğru açıda kalması için paste stencil kullanımı önerilir.

90 Derece Tact Switch Teknolojisi ve Tasarım Avantajları

90 derece tact switchler, standart tact switchlerden farklı olarak yan montaj imkanı sunar ve özel avantajlar sağlar.

Uzamsal Tasarım Optimizasyonu: 90 derece tact switchlerin en önemli avantajı, PCB üzerinde dikey alan kullanımını minimize etmesidir. Standart tact switchler PCB yüzeyine dik şekilde basma hareketi gerektirirken, 90 derece switchler yatay basma hareketi sağlar. Bu tasarım özelliği, özellikle dikey yükseklik sınırlaması olan ince cihazlarda kritik önem taşır.
Kenar Erişim Kolaylığı: Modern elektronik cihazlarda, kullanıcı kontrolleri genellikle cihazın kenarlarına yerleştirilir. 90 derece tact switchler, PCB kenarına monte edilerek, cihazın yan yüzeyinden doğrudan erişilebilir kontrol noktaları oluşturulmasını sağlar.
Üretim ve Montaj Verimliliği: 2 pinli SMD yapısıyla 90 derece tact switchler, modern elektronik üretim süreçleriyle tam uyumludur. Standart SMD pick-and-place ekipmanlarıyla otomatik montaj yapılabilir.

SMD Mini Switchler ve PCB Tasarım Hususları

SMD mini tact switchlerin PCB tasarımında, özellikle 90 derece versiyonlar için dikkat edilmesi gereken özel hususlar bulunmaktadır.

PCB Kenar Yerleşimi Optimizasyonu: 90 derece tact switchlerin PCB tasarımındaki en önemli husus, kenar yerleşiminin doğru planlanmasıdır.
Mekanik Stres ve Lehim Bağlantısı Dayanıklılığı: Yan montaj tact switchler, doğası gereği, PCB kenarında konumlandıklarından mekanik strese daha açıktır.
Elektriksel Tasarım ve EMC Hususları: 2 pinli mini tact switchler, basit elektriksel bağlantılara sahip olmasına rağmen, PCB tasarımında bazı elektriksel faktörler göz önünde bulundurulmalıdır.

Mini Tact Switchlerin İnce Cihaz Tasarımındaki Rolü

Mini tact switchler, modern ince elektronik cihazların tasarımında kritik bir rol oynar ve kullanıcı deneyimini doğrudan etkiler.

Kullanıcı Arayüzü Optimizasyonu: İnce cihaz tasarımında, her milimetre önemlidir ve kullanıcı arayüzü elemanları dikkatle seçilmelidir. 90 derece mini tact switchler, bu bağlamda benzersiz bir avantaj sunar.
Dokunsal Geri Bildirim ve Kullanıcı Deneyimi: Dokunmatik ekranların yaygınlaşmasına rağmen, fiziksel butonlar hala önemli bir kullanıcı arayüzü elemanıdır, çünkü sağladıkları dokunsal geri bildirim, kullanıcıya bakmadan bile cihazı kontrol etme imkanı verir.
Tasarım Esnekliği ve Minyatürleşme: Modern elektronik cihazların sürekli incelmesi ve küçülmesi, her komponentin boyut ve yerleşiminin optimize edilmesini gerektirir. Mini tact switchler, bu minyatürleşme trendine mükemmel uyum sağlar. 90 derece versiyonlar, özellikle PCB'nin dikey yüksekliğini kısıtlama imkanı sunar.

Paket İçeriği

1 x Tact Switch 2P Mini SMD 90 Derece

İlgili Ürün Kategorilerimiz

Buton - Switch - Anahtar

Projeleriniz için ihtiyacınız olan tüm buton, switch ve anahtar çeşitleri Voltaj.net'te! Geniş ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.

Ürünleri İncele →

Buton

Çeşitli boyut, renk ve fonksiyonlarda butonlarımızla projelerinizi geliştirin. Tüm elektronik uygulamalar için güvenilir ve kaliteli buton seçenekleri.

Ürünleri İncele →

Plastik Butonlar

Dayanıklı ve ekonomik plastik butonlarımızla projelerinizi tamamlayın. Çeşitli form faktörlerinde ve işlevlerde plastik butonlar için doğru adres.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, sadece kaliteli ve test edilmiş ürünler sunar. Tact Switch 2P Mini SMD 90 Derece de bu kalite anlayışımızın bir parçasıdır.

Orijinal Ürün Garantisi: Sattığımız tüm ürünler %100 orijinaldir.
Kalite Kontrolü: Tüm ürünlerimiz sevkiyat öncesi test edilir.
Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
Geniş Ürün Yelpazesi: Projeleriniz için gereken tüm parçaları tek noktadan temin edebilirsiniz.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

90 derece tact switch nasıl lehimlenir?

90 derece tact switchler için en doğru yöntem reflow lehimlemedir. Elle lehimleme yapılacaksa, önce switchi PCB üzerinde doğru pozisyonda konumlandırın. İlk olarak tek bir pini hafifçe lehimleyin ve switchin pozisyonunu kontrol edin. Doğru hizalamayı sağladıktan sonra diğer pini lehimleyin. İnce uçlu bir havya ve ince lehim teli kullanın. Aşırı ısı uygulamaktan kaçının, maksimum 2-3 saniye içinde lehimleme işlemini tamamlayın. İşlem sonrası butonu test ederek düzgün çalıştığından emin olun.

90 derece ve standart tact switch arasındaki fark nedir?

Standart tact switchler PCB yüzeyine dik basma hareketi gerektirirken, 90 derece switchler yatay basma hareketi sağlar. 90 derece switchler, PCB kenarında montaj için tasarlanmıştır ve cihazın yan tarafından erişim sağlar. Dikey yükseklik sınırlaması olan ince cihazlarda, 90 derece switchler alan tasarrufu sunar. Standart switchler genellikle 4 pinli olurken, 90 derece versiyonlar çoğunlukla 2 pinlidir. Montaj pozisyonu ve lehimleme gereksinimleri de farklıdır; 90 derece switchler kenar montaj için özel PCB tasarımı gerektirir.

2 pinli tact switchler nasıl bağlanır?

2 pinli tact switchler, basit bir normalde açık (NO) kontak yapısına sahiptir. Mikrodenetleyici bağlantısında, bir pini GND, diğerini pull-up direnci (10kΩ) üzerinden GPIO pine bağlayın. Alternatif olarak, mikrodenetleyicinin dahili pull-up dirençlerini kullanabilirsiniz (pinMode(pin, INPUT_PULLUP)). Buton basıldığında pin düşük seviyeye (LOW) geçer. Debounce için 0.1µF kapasitör paralel bağlanabilir veya yazılımsal debounce uygulanabilir. Eğer yüksek akımlı yük kontrol edilecekse, butonu transistör veya röle kontrol devresiyle kullanın.

90 derece tact switchler hangi cihazlarda yaygın olarak kullanılır?

90 derece tact switchler özellikle ince profilli cihazlarda yaygın kullanılır. Akıllı telefonlarda ses kontrol ve güç butonları, tablette ve e-kitap okuyucularda sayfa çevirme ve fonksiyon butonları, ince uzaktan kumandalarda kanal ve ses kontrolü için idealdir. Taşınabilir oyun konsollarında L/R tetikleyici butonlar, dijital kameralarda deklanşör ve zoom kontrolü, fitness takipçileri ve akıllı saatlerde menü navigasyonu, bluetooth kulaklıklarda medya kontrolü ve USB çevre birimlerinde fonksiyon butonları olarak kullanılır.

Tact switchlerin ömrünü etkileyen faktörler nelerdir?

Tact switchlerin ömrünü etkileyen başlıca faktörler: Uygulanan basınç miktarı (aşırı baskı mekanizmaya zarar verir), basım sıklığı (sürekli kullanım aşınmayı hızlandırır), çevresel koşullar (nem, toz, aşırı sıcaklık ömrü kısaltır), elektriksel yük (nominal değerlerin aşılması kontakları bozar), montaj kalitesi (iyi lehimlenmeyen switchler erken arızalanır), kullanım açısı (yanlış açıda uygulanan kuvvet iç mekanizmayı bozar) ve mekanik stres (PCB esneme/titreşimi lehim bağlantılarını zayıflatır). Koruyucu tasarım ve doğru kullanım, butonun beklenen 50,000+ basım ömrüne ulaşmasını sağlar.

Tact switchler su veya neme dayanıklı mıdır?

Standart tact switchler genellikle su veya neme karşı dayanıklı değildir. Açık yapıları nedeniyle nem, iç mekanizmaya kolayca girebilir ve elektriksel kontakları bozabilir. Özellikle 90 derece SMD switchler, PCB kenarında konumlandırıldıklarından çevresel etkilere daha açıktır. Nem koruması gerektiren uygulamalarda, konformal kaplama veya epoksi uygulaması yapılabilir, ancak bu butonun hareketli kısmına uygulanmamalıdır. Tamamen su geçirmez tasarımlar için, özel IP67 sınıfı su geçirmez tact switchler veya silikon membran korumalı butonlar tercih edilmelidir.
