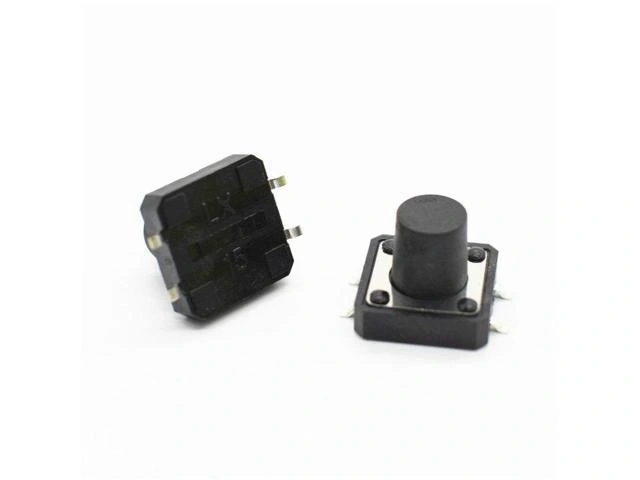

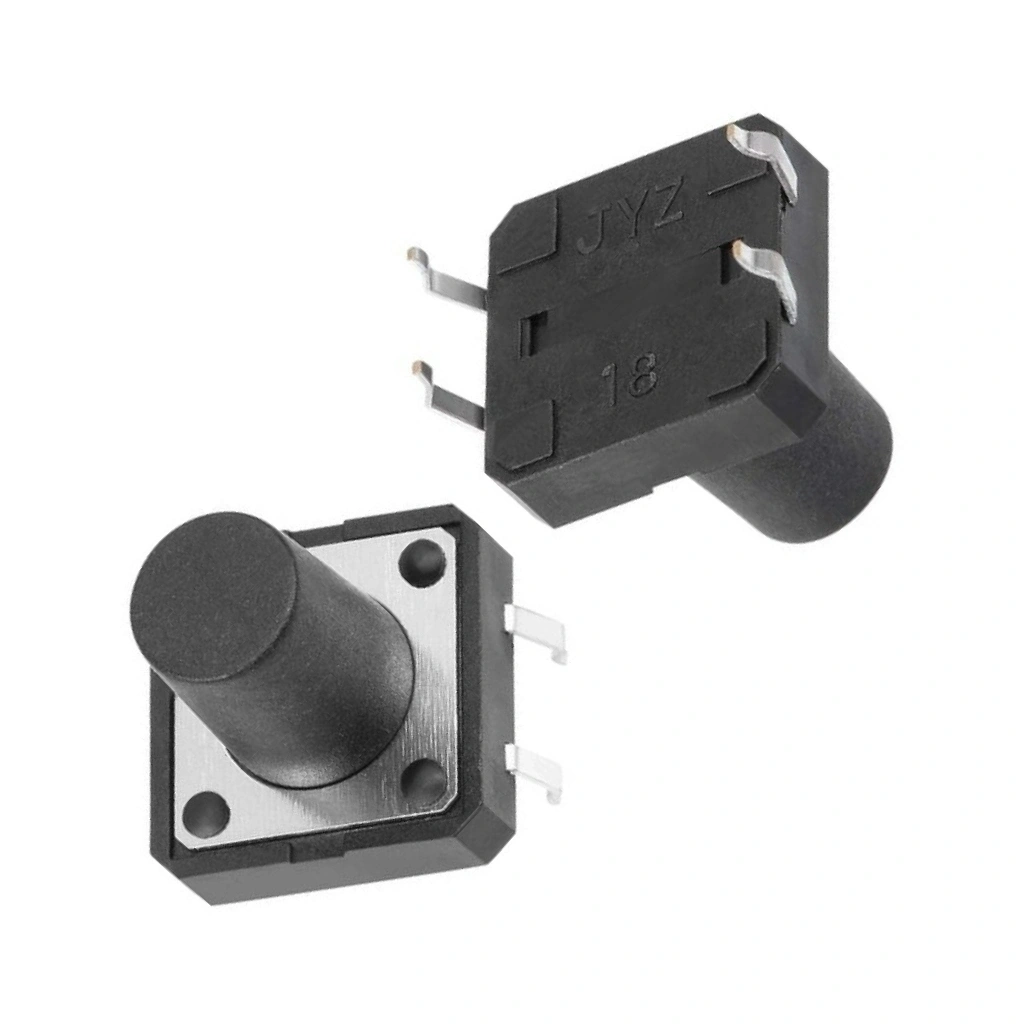

Tact Switch ( Tact Buton ) 12x12x10mm

Tact Switch Tact Buton 12x12x10mm

Tact buton, devrelerin geçici olarak kapatılıp açılması için kullanılan bir tür anlık (momentary) anahtardır. 12x12 mm boyutlarında ve 10 mm yüksekliğinde olan bu buton, düşük akımlı elektronik cihazlarda yaygın olarak kullanılır.

Elektronik projeleriniz için yüksek profilli, kolay erişim gerektiren uygulamalarda ideal olan Tact Switch Tact Buton 12x12x10mm, standart taban boyutlu ancak uzun yapılı bir mikro anahtar çözümüdür. 12x12mm taban alanı ve 10mm yüksekliği ile kolay basılabilirlik ve belirgin dokunuş geri bildirimi sağlar.

4 pinli yapısı sayesinde PCB üzerinde stabil montaj sağlayan bu yüksek profilli tact switch, delikli (through-hole) montaj özelliği ile kolay lehimleme imkanı sunar.

Belirgin taktil geri bildirimi, uzun kullanım ömrü ve dayanıklı yapısı ile panel tasarımları, eğitim projeleri ve kolay erişimli uygulama alanlarında tercih edilebilecek ekonomik ve kullanışlı bir buton çözümüdür.

Teknik Özellikler

Tact Switch Tact Buton 12x12x10mm, yüksek profil yapısıyla öne çıkan, elektronik projelerde kolay erişim ve belirgin geri bildirim gerektiren uygulamalar için ideal bir mikro buton seçeneğidir.

• Boyutlar: 12x12x10mm (Taban genişliği x Taban derinliği x Yükseklik)
• Montaj Tipi: Through-hole (Delikli montaj)
• Pin Sayısı: 4 pin (2 kontak çifti)
• Pin Aralığı: 12mm (çapraz pinler arasında 12mm mesafe)
• Buton Tipi: Momentary (Yaylı, anlık kontak)
• Kontak Yapısı: Normalde Açık (NO)
• Çalışma Kuvveti: Yaklaşık 260-300gf
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Çalışma Voltajı: 12V DC (maksimum)
• Çalışma Akımı: 50mA (maksimum)
• Mekanik Ömür: >100,000 basım döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Malzeme: Plastik gövde ve metal kontak
• Renk: Siyah gövde, gri/metalik buton başı

Kullanım Avantajları

Tact Switch Tact Buton 12x12x10mm, yüksek profil yapısı ve belirgin hissedilebilir tıklama özelliğiyle çeşitli elektronik projelerde avantajlar sunar.

• Yüksek Profil Avantajı: 10mm yüksekliği ile kolay erişim ve basılabilirlik sağlar.
• Belirgin Taktil Geri Bildirim: Her basışta net ve kuvvetli klik hissi verir.
• Kolay Tanımlama: Yüksek yapısı sayesinde panel ve kalabalık PCB'lerde kolay fark edilir.
• Kullanım Ergonomisi: Uzun mesafeli basma hareketi, daha iyi kullanıcı deneyimi sağlar.
• Kolay Montaj: Through-hole pinleri sayesinde standart PCB deliklerine basit montaj.
• Standart Taban: 12x12mm taban ölçüsü ile yaygın PCB tasarımlarına uyumlu.
• Mekanik Dayanıklılık: Yüksek yapısı sayesinde yanal kuvvetlere karşı iyi direnç.
• Panel Entegrasyonu: Kalın panellerde bile kapak veya uzantı kullanmadan erişim.
• Uzun Ömür: 100,000+ basım döngüsü ile sık kullanımda bile dayanıklılık.

İdeal Kullanım Alanları

Tact Switch Tact Buton 12x12x10mm, yüksek profil yapısı ile özellikle kullanım kolaylığı ve belirgin dokunuş gerektiren elektronik projelerde ideal çözüm sunar.

• Eğitim Amaçlı Projeler: Elektronik eğitim kitlerinde ve okul projelerinde
• Prototip Uygulamaları: Breadboard ve devre geliştirme süreçlerinde
• Panel Kontrol Sistemleri: Endüstriyel ve kullanıcı kontrol panellerinde
• Hobi Elektroniği: Arduino ve DIY (Kendin Yap) projelerinde
• Test Ekipmanları: Manuel test ve ölçüm cihazlarında
• Kullanıcı Arayüzleri: Menü navigasyonu ve ayar kontrollerinde
• Kapak Tasarımı Gerektirmeyen Uygulamalar: Doğrudan erişimli sistemlerde
• Laboratuvar Cihazları: Fonksiyon seçimi ve kontrol butonları
• Eldiven Kullanılan Ortamlar: Hassas erişim gerektiren çalışma alanlarında

Montaj ve Kullanım İpuçları

Yüksek Profilli Tact Switchler ve Kullanım Avantajları

10mm yüksekliğindeki tact switchler, standart ve düşük profilli alternatiflere göre belirgin kullanım avantajları sunar. Bu butonların uzun yapısı, kullanıcı deneyimini ve erişilebilirliği önemli ölçüde iyileştirir.

• Kullanım Ergonomisi ve Dokunsal Geri Bildirim: Yüksek profilli tact switchlerin en önemli avantajı, belirgin ve tatmin edici bir dokunsal geri bildirim sağlamasıdır.
• Erişilebilirlik ve Panel Tasarımı: Yüksek profilli tact switchler, birçok uygulamada ek buton kapağı veya uzantı kullanımını gereksiz kılar.

Elektronik Projelerde Yüksek Profilli Tact Switch Seçimi

Elektronik tasarımların başarısında doğru komponent seçimi kritik öneme sahiptir. Yüksek profilli tact switchler belirli projeler için ideal çözüm oluştururken, seçim yaparken dikkate alınması gereken faktörler vardır.

• Uygulama Senaryolarına Uygun Seçim: 10mm yüksekliğindeki tact switchler, eğitim amaçlı projeler ve prototip geliştirme çalışmalarında özellikle değerlidir. Breadboard uygulamalarında, yüksek profil sayesinde diğer komponentler arasında kolayca erişilebilir.
• Tasarım Kısıtlamaları ve Kompakt Cihazlar: 10mm yüksekliğindeki switchlerin en belirgin dezavantajı, daha fazla dikey alan kaplamasıdır. Bu nedenle, ince ve kompakt cihaz tasarımlarında yer sıkıntısı yaratabilirler.

Panel ve Kasa Entegrasyonu

Yüksek profilli tact switchlerin elektronik cihaz kasalarına entegrasyonu, özel tasarım yaklaşımları gerektirebilir. Doğru şekilde yerleştirildiğinde, bu switchler kullanıcı arayüzünün etkinliğini artırabilir.

• Doğrudan Erişim ve Panel Tasarımı: 10mm yüksekliğindeki tact switchler, birçok panel kalınlığı için doğrudan erişim sağlayabilir. PCB'nin kasa içindeki konumu, butonların panel yüzeyinden gerektiği kadar çıkıntı yapmasını sağlayacak şekilde tasarlanmalıdır.
• Koruma ve Estetik Faktörler: Yüksek profilli switchlerin panel dışına çıkıntı yapması, toz ve neme karşı koruma gerektirebilir. Basit silikon veya kauçuk kapaklar, hem koruma sağlar hem de dokunma hissini iyileştirir.

Paket İçeriği

• 1x Tact Switch Tact Buton 12x12x10mm
