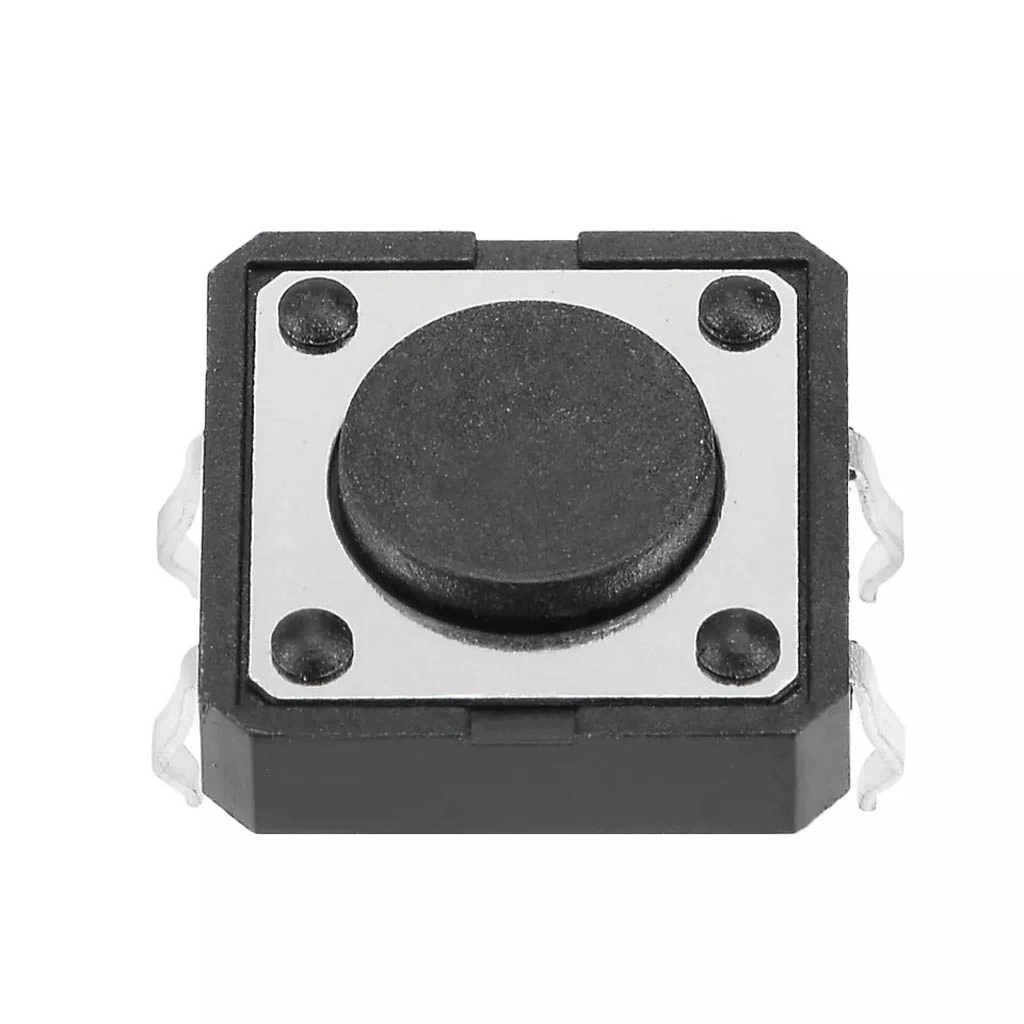

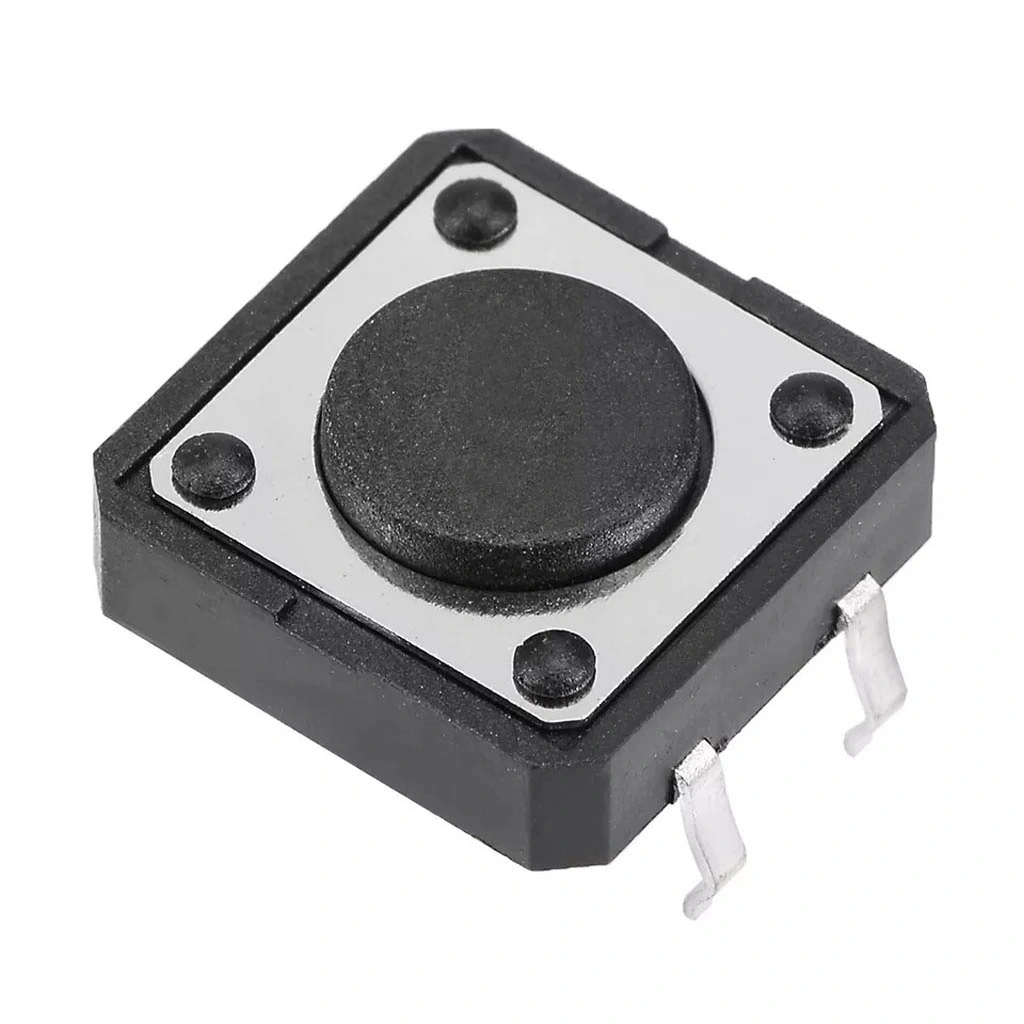

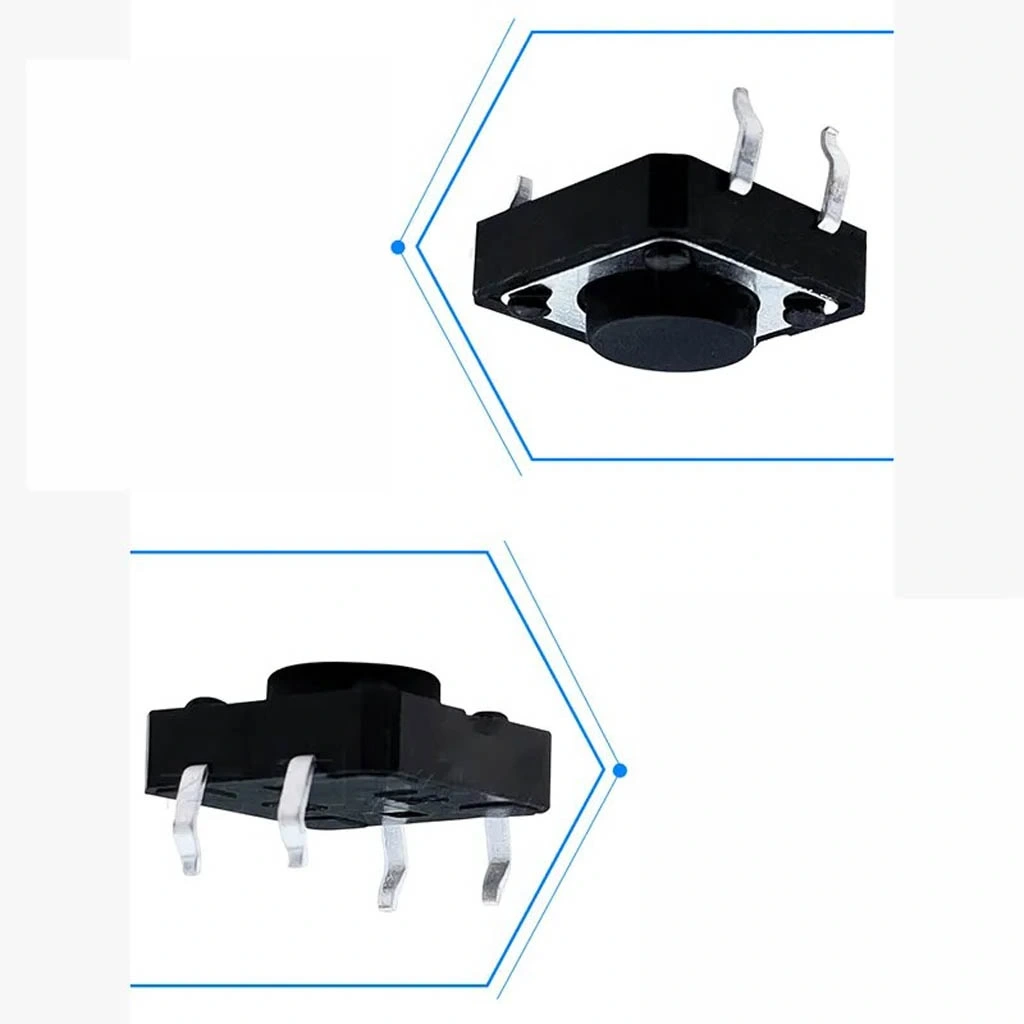

Tact Switch ( Tact Buton ) 12x12x4.3mm

Tact Switch Tact Buton 12x12x4.3mm

Tact Switch, yaygın olarak kullanılan bir tür düğme anahtarıdır ve elektronik cihazlarda kullanıcıların tuşlara basma eylemini algılamak için tasarlanmıştır. 12x12x4.3mm boyutlarındaki bu tür, kompakt ve kullanımı kolay bir yapıya sahiptir.

Elektronik projeleriniz için düşük profilli, hassas dokunuş gerektiren uygulamalarda ideal olan Tact Switch Tact Buton 12x12x4.3mm, standart taban boyutlu ancak ultra ince yapılı bir mikro anahtar çözümüdür. 12x12mm taban alanı ve sadece 4.3mm yüksekliği ile dar alan kısıtlaması olan projeler, ince cihazlar ve yükseklik sınırlaması bulunan uygulamalar için mükemmel bir seçimdir. Net taktil geri bildirimi sayesinde her basışta belirgin bir klik hissi vererek kullanıcı deneyimini iyileştirir.

4 pinli yapısı sayesinde PCB üzerinde stabil montaj sağlayan bu düşük profilli tact switch, delikli (through-hole) montaj özelliği ile kolay lehimleme imkanı sunar. Dayanıklı yapısı, uzun kullanım ömrü ve güvenilir kontak mekanizması ile özellikle dar alanlı taşınabilir cihazlar, uzaktan kumandalar, akıllı saat gibi giyilebilir teknoloji ürünleri ve yükseklik sınırlaması olan elektronik uygulamalarda tercih edilebilecek ekonomik ve pratik bir buton çözümüdür.

Teknik Özellikler

Tact Switch Tact Buton 12x12x4.3mm, düşük profil yapısıyla öne çıkan, elektronik projelerde yükseklik sınırlaması olan uygulamalar için ideal bir mikro buton seçeneğidir. Temel elektriksel ve mekanik özellikleri aşağıda listelenmiştir.

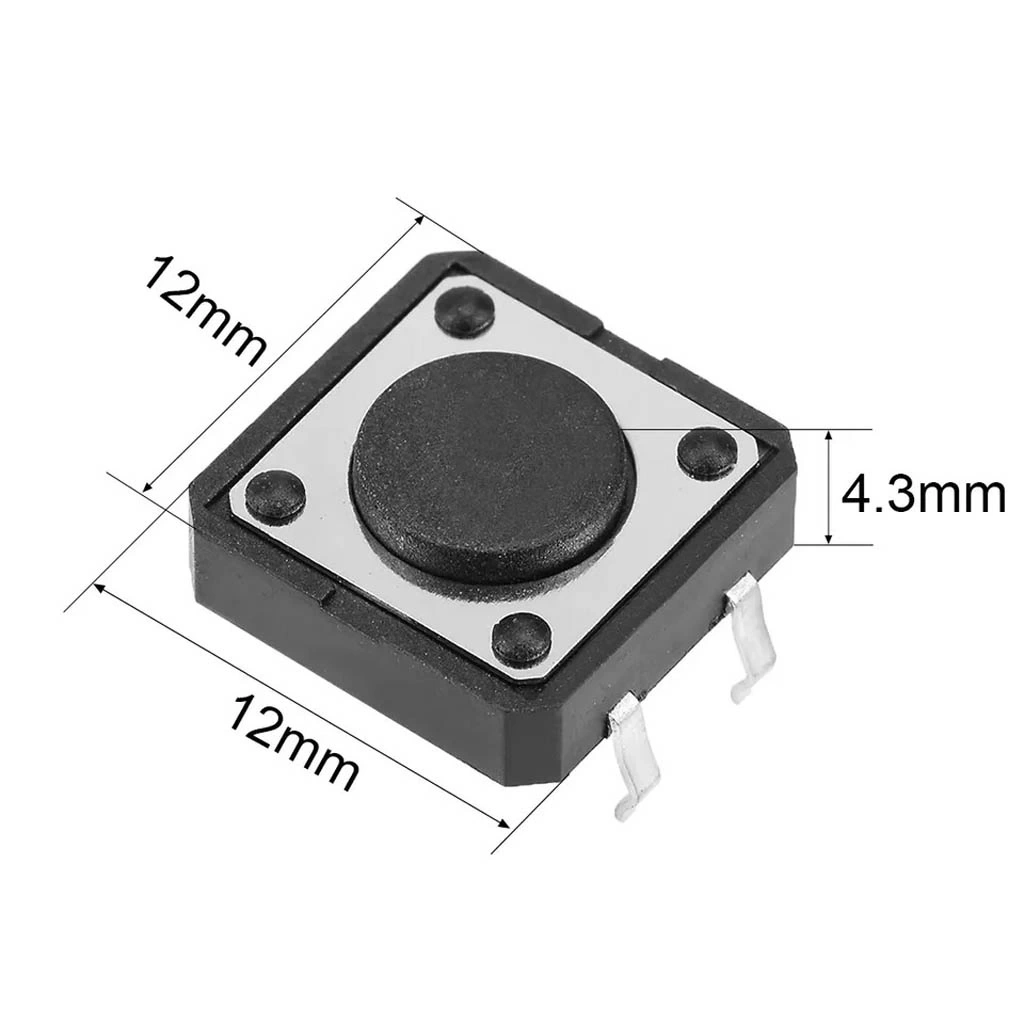

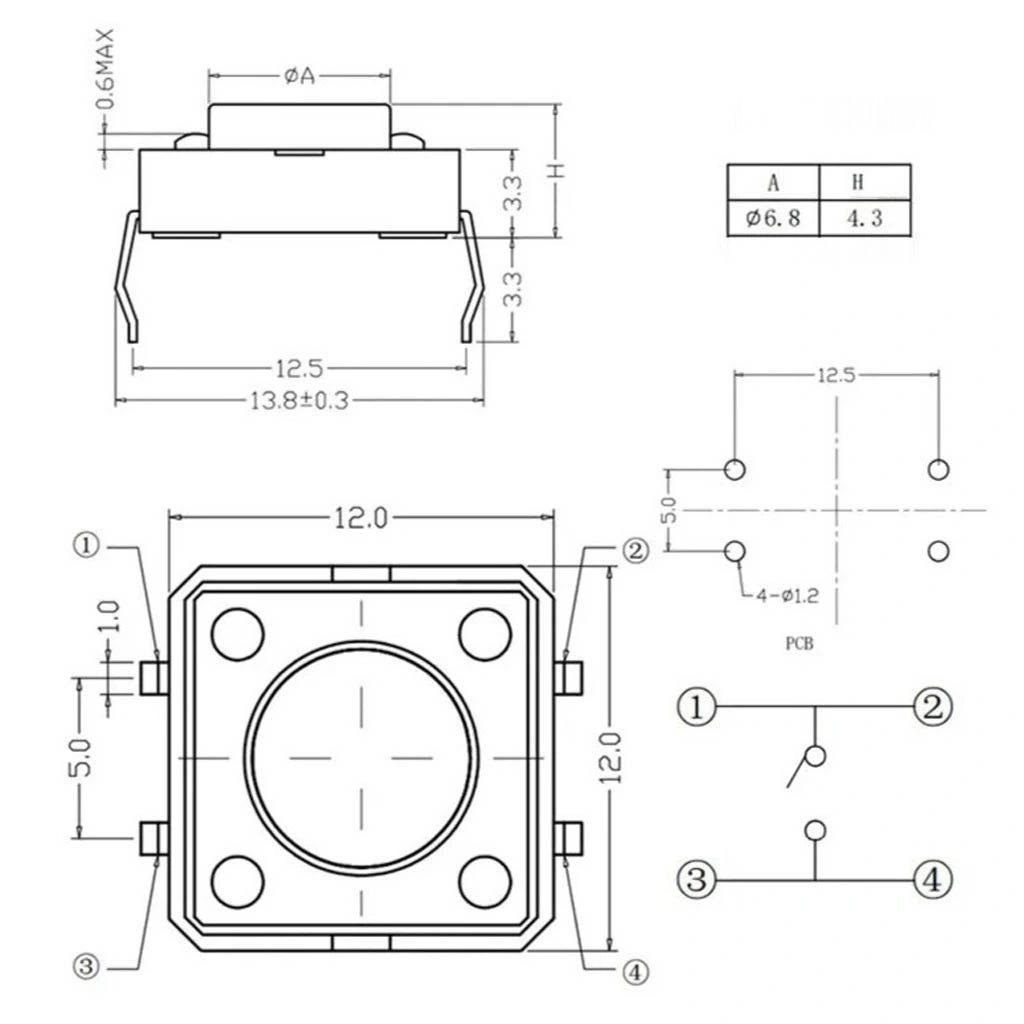

• Boyutlar: 12x12x4.3mm (Taban genişliği x Taban derinliği x Yükseklik)
• Montaj Tipi: Through-hole (Delikli montaj)

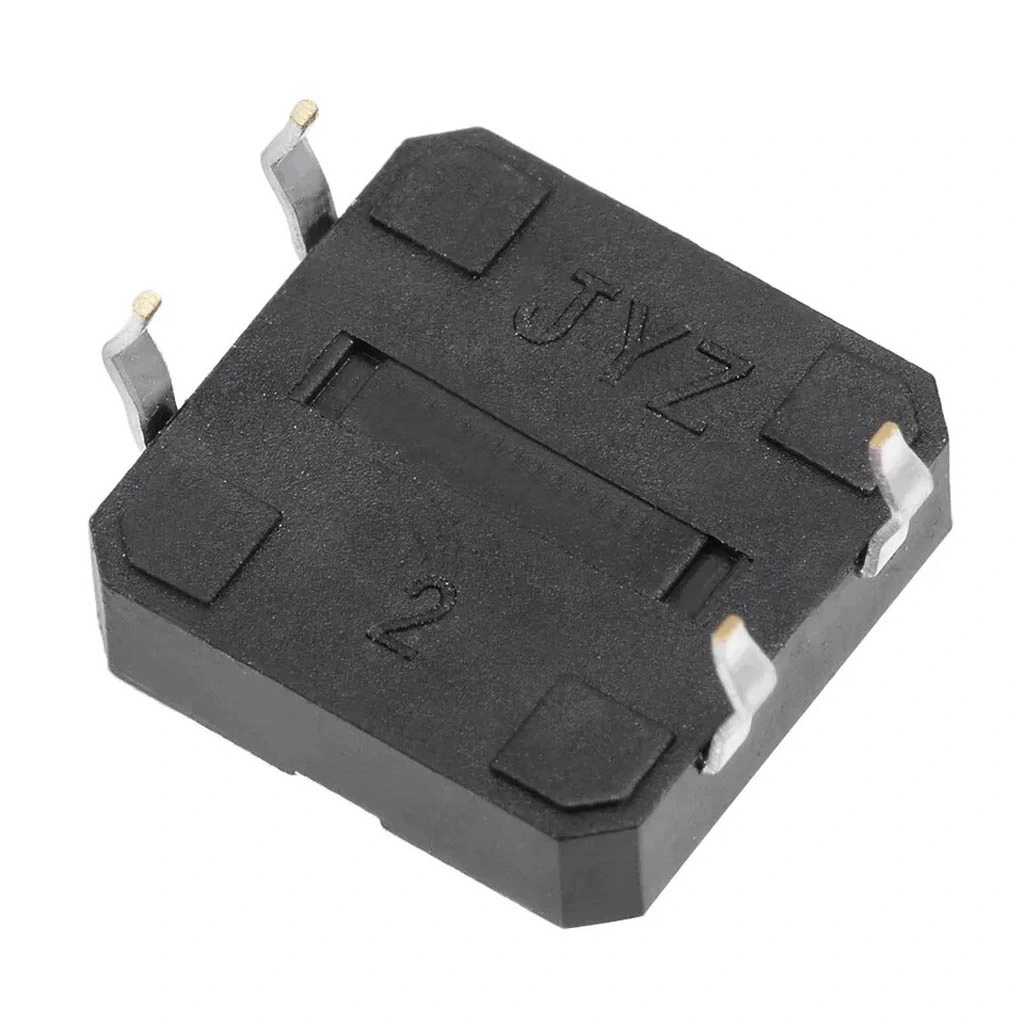

• Pin Sayısı: 4 pin (2 kontak çifti)
• Pin Aralığı: 12mm (çapraz pinler arasında 12mm mesafe)
• Buton Tipi: Momentary (Yaylı, anlık kontak)
• Kontak Yapısı: Normalde Açık (NO)
• Çalışma Kuvveti: Yaklaşık 180-260gf
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Çalışma Voltajı: 12V DC (maksimum)
• Çalışma Akımı: 50mA (maksimum)
• Mekanik Ömür: >100,000 basım döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Malzeme: Plastik gövde ve metal kontak
• Renk: Siyah gövde, gri/metalik buton başı

Kullanım Avantajları

Tact Switch Tact Buton 12x12x4.3mm, ultra ince yapısı ve kompakt tasarımıyla çeşitli elektronik projelerde avantajlar sunar. Özellikle dar alan kısıtlaması olan uygulamalar için ideal bir seçimdir.

• Ultra İnce Profil: Sadece 4.3mm yüksekliği ile yükseklik sınırlaması olan projelerde ideal çözüm.
• Standart Taban: 12x12mm taban ölçüsü ile yaygın PCB tasarımlarına uyumlu.
• Belirgin Taktil Geri Bildirim: İnce yapısına rağmen, her basışta net klik hissi sağlama.
• Kolay Montaj: Through-hole pinleri sayesinde standart PCB deliklerine basit montaj.
• Çapraz Kontak Düzeni: 4 pinli yapısı ile stabil montaj ve güvenilir elektriksel bağlantı.
• Uzun Ömür: 100,000+ basım döngüsü ile sık kullanımda bile dayanıklılık.
• Düşük Güç Tüketimi: Sinyal uygulamaları için ideal elektriksel karakteristikler.
• Ekonomik Çözüm: Uygun fiyatı ile çok sayıda kullanım gerektiren projelerde avantaj.
• Entegrasyon Kolaylığı: İnce yapısı sayesinde katmanlı PCB tasarımlarında avantaj.

İdeal Kullanım Alanları

Tact Switch Tact Buton 12x12x4.3mm, düşük profil yapısı ile özellikle dar alan ve yükseklik sınırlaması olan elektronik projelerde ideal çözüm sunar. Hem hobi projelerinde hem de ticari ürünlerde yaygın kullanım alanları vardır.

• İnce Elektronik Cihazlar: Tablet, e-kitap okuyucu ve ultra ince laptoplar
• Giyilebilir Teknoloji: Akıllı saatler, fitness takipçileri ve giyilebilir sensörler
• İnce Uzaktan Kumandalar: TV, müzik sistemleri ve akıllı ev cihazları kontrol üniteleri
• Katmanlı PCB Tasarımları: Üst üste dizilmiş devre kartları içeren kompakt elektronik
• Cep Boyutlu Cihazlar: Taşınabilir oyun konsolları, mini hesap makineleri
• Tıbbi Cihazlar: Kompakt hasta monitörleri ve taşınabilir tanı cihazları
• Arduino İnce Kart Projeleri: Yükseklik sınırlı maker projeleri
• Membran Anahtar Alternatifleri: Daha iyi taktil geri bildirim gerektiren ince uygulamalar
• Kart Okuyucular: İnce profilli RFID ve kredi kartı okuyucuları

Montaj ve Kullanım İpuçları

Düşük Profilli Tact Switchler ve Tasarım Avantajları

Ultra ince yapılı 4.3mm yüksekliğindeki tact switchler, modern elektronik tasarımlarda önemli avantajlar sunar ve standart switchlerden farklı kullanım olanakları sağlar.

• Kompakt Cihaz Tasarımı: Günümüzde elektronik cihazların giderek incelmesi, tüm komponentlerin boyutsal optimizasyonunu gerektirmektedir. 4.3mm yüksekliğindeki tact switchler, standart 7.5-12mm yüksekliğindeki alternatiflere göre %50'ye varan dikey alan tasarrufu sağlar.
• Katmanlı PCB Sistemleri ve Esneklik: Modern elektronik cihazlarda, alan verimliliğini artırmak için çoklu PCB katmanları veya modüler devre kartları kullanımı yaygındır.
• Mekanik Performans ve Kullanıcı Deneyimi: 4.3mm yüksekliğindeki tact switchler, kompakt yapılarına rağmen, hala belirgin bir taktil geri bildirim sağlayacak şekilde tasarlanmıştır.

Elektronik Projelerde Doğru Tact Switch Seçimi

Elektronik projeleriniz için en uygun tact switch seçimi, uygulamanızın gereksinimlerine ve tasarım kısıtlamalarına bağlıdır. Farklı yükseklikteki switchlerin karşılaştırması size doğru seçimi yapmanızda yardımcı olabilir.

• Yükseklik Karşılaştırması ve Tasarım Kısıtlamaları: Tact switchler, genellikle 4.3mm, 5mm, 7.5mm, 9mm ve 12mm yüksekliklerinde bulunur, ancak hepsinin taban boyutu aynıdır (12x12mm).
• Kullanıcı Arayüzü ve Ergonomi Faktörleri: Tact switch seçiminde, kullanıcı arayüzü tasarımı ve ergonomi önemli faktörlerdir. Düşük profilli 4.3mm switchler, kullanıcının doğrudan parmak ucuyla basmasını zorlaştırabilir, bu nedenle genellikle bir buton kapağı veya uzantı ile kullanılırlar.
• Uygulama Senaryolarına Göre Seçim: Farklı uygulama senaryoları, farklı switch tiplerini gerektirebilir. Taşınabilir cihazlar ve giyilebilir teknoloji ürünlerinde, 4.3mm düşük profilli switchler batarya ömrünü uzatmak veya daha ince tasarım sağlamak için idealdir.

PCB Tasarımda Düşük Profilli Tact Switch Yerleşimi

4.3mm tact switchlerin PCB tasarımına entegrasyonu, standart switchlerden farklı yaklaşımlar gerektirebilir. Optimum performans ve kullanıcı deneyimi için tasarım faktörleri dikkatle değerlendirilmelidir.

• PCB Düzeni ve Mekanik İstikrar: Düşük profilli tact switchler, daha az dikey yüksekliğe sahip olmalarına rağmen, PCB üzerinde aynı 12x12mm taban alanını kaplarlar.
• Kasa ve Kullanıcı Arayüzü Entegrasyonu: Düşük profilli tact switchlerin en büyük avantajı, kasa tasarımında sağladıkları esnekliktir. Bu switchlerin PCB'ye montajı sırasında, kasa ile PCB arasındaki mesafe ve butonun dış kasaya nasıl erişeceği dikkatle planlanmalıdır.
• Elektriksel Bağlantılar ve Sinyal Bütünlüğü: Düşük profilli tact switchlerin elektriksel bağlantıları, standart switchlerle aynı prensiplere dayanır. 4 pinli yapıda, çapraz pinler dahili olarak bağlıdır. PCB tasarımında, bu pinlerin elektriksel rota düzeni optimize edilmelidir.

Paket İçeriği

• 1x Tact Switch Tact Buton 12x12x4.3mm
