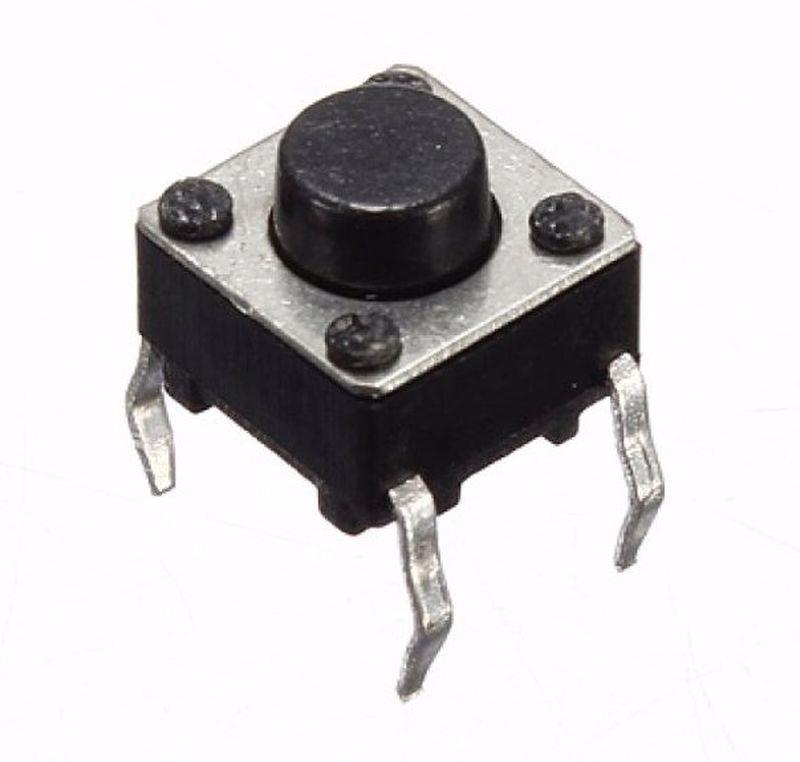

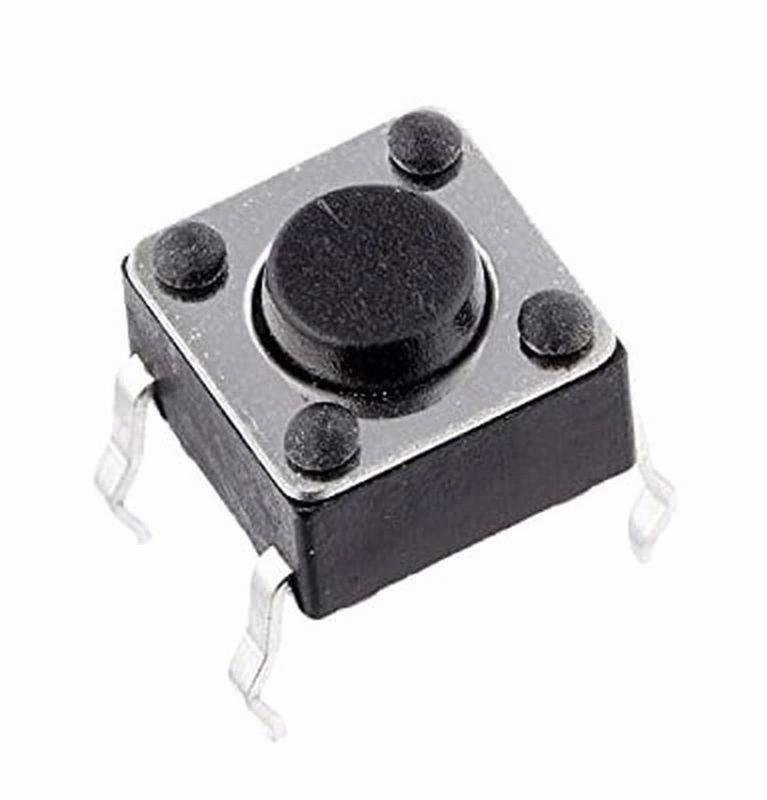

Tact Switch ( Tact Buton ) 12x12x7.5 mm

Tact Switch Tact Buton 12x12x7.5 mm

Tact (Switch) Button, küçük boyutlu bir düğmedir ve çeşitli elektronik projelerde kullanılır. Boyut olarak genellikle 12x12x7.5 mm'lik bir form faktörüne sahiptir. Bu düğme, elektronik devrelerde kullanıcı girişi sağlamak veya belirli bir işlemi tetiklemek için kullanılır.

Tact Button genellikle iki durum arasında geçiş yapabilen bir mekanizmaya sahiptir. Basılmasıyla birlikte devre bağlantısı tamamlanır ve işlem gerçekleştirilir. Bırakıldığında, düğme eski durumuna döner ve devre bağlantısı kesilir.

Bu tür düğmeler, Arduino projeleri, robotik projeler, otomasyon sistemleri ve diğer elektronik projelerde yaygın olarak kullanılır.

Elektronik projeleriniz için güvenilir, hassas dokunuş gerektiren uygulamalarda ideal olan Tact Switch Tact Buton 12x12x7.5 mm, standart boyutlu bir mikro anahtar çözümüdür. 12x12mm taban alanı ve 7.5mm yüksekliği ile Arduino projeleri, uzaktan kumandalar, oyun kontrolleri ve çeşitli elektronik cihazlar için yaygın olarak kullanılan bu buton, net taktil geri bildirimi sayesinde her basışta belirgin bir klik; hissi verir.

4 pinli yapısı sayesinde PCB üzerinde stabil montaj sağlayan bu tact switch, delikli (through-hole) montaj özelliği ile kolay lehimleme imkanı sunar. Dayanıklı yapısı, uzun kullanım ömrü ve güvenilir kontak mekanizması ile projelerinizde tercih edilebilecek ekonomik ve pratik bir buton çözümüdür.

Teknik Özellikler

Tact Switch Tact Buton 12x12x7.5 mm, elektronik projelerde yaygın kullanılan standart bir mikro buton seçeneğidir. Temel elektriksel ve mekanik özellikleri aşağıda listelenmiştir.

• Boyutlar: 12x12x7.5mm (Taban genişliği x Taban derinliği x Yükseklik)
• Montaj Tipi: Through-hole (Delikli montaj)
• Pin Sayısı: 4 pin (2 kontak çifti)
• Pin Aralığı: 12mm (çapraz pinler arasında 12mm mesafe)
• Buton Tipi: Momentary (Yaylı, anlık kontak)
• Kontak Yapısı: Normalde Açık (NO)
• Çalışma Kuvveti: Yaklaşık 260gf
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Çalışma Voltajı: 12V DC (maksimum)
• Çalışma Akımı: 50mA (maksimum)
• Mekanik Ömür: >100,000 basım döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Malzeme: Plastik gövde ve metal kontak
• Renk: Siyah gövde, gri/metalik buton başı

Kullanım Avantajları

Tact Switch Tact Buton 12x12x7.5 mm, elektronik projelerde yaygın olarak tercih edilmesini sağlayan çeşitli avantajlara sahiptir. Basit yapısı ve güvenilir performansı ile çok yönlü kullanım olanakları sunar.

• Standart Boyut: Yaygın kullanılan 12x12mm taban ölçüsü ile devre kartı tasarımlarına kolay uyum sağlar.
• Belirgin Taktil Geri Bildirim: Her basışta net bir klik hissi vererek kullanıcıya dokunsal geri bildirim sağlar.
• Kolay Montaj: Through-hole pinleri sayesinde standart PCB deliklerine kolayca monte edilebilir.
• Dayanıklı Yapı: Sağlam plastik gövde ve metal kontak mekanizması ile uzun ömürlü kullanım sunar.
• Çapraz Kontak Düzeni: 4 pinli yapısı ile PCB üzerinde stabil montaj ve güvenilir elektriksel bağlantı sağlar.
• Uygun Basma Kuvveti: İdeal basma direnci ile hem kazara aktivasyonu önler hem de kolay kullanım sağlar.
• Düşük Profil: 7.5mm yüksekliği ile kompakt projelerde kullanım için uygundur.
• Ekonomik Çözüm: Uygun fiyatı ile prototip ve seri üretim projelerinde maliyet avantajı sağlar.
• Geniş Uygulama Alanı: Birçok elektronik projede kullanılabilecek standart bir komponent olarak esneklik sunar.

İdeal Kullanım Alanları

Tact Switch Tact Buton 12x12x7.5 mm, boyutu ve işlevselliği ile çeşitli elektronik projelerde kullanım için idealdir. Hem hobi projelerinde hem de profesyonel uygulamalarda yaygın olarak tercih edilir.

• Arduino ve Mikrodenetleyici Projeleri: Kullanıcı girişi ve kontrol uygulamaları
• Elektronik Oyuncaklar: Etkileşimli fonksiyonlar ve kontrol düğmeleri
• Uzaktan Kumandalar: Kanal, ses ve menü kontrol butonları
• DIY Elektronik Kitleri: Eğitim amaçlı projeler ve elektronik devreler
• Kontrol Panelleri: Basit arayüz ve işlev kontrolü uygulamaları
• Arcade Kontrolleri: Oyun makineleri ve DIY oyun kontrolörleri
• Ev Otomasyonu: Akıllı ev kontrol sistemleri ve sensör devreleri
• Test Ekipmanları: Fonksiyon seçimi ve kalibrasyon kontrolleri
• Müzik Ekipmanları: Efekt pedalları ve kontrol arayüzleri

Montaj ve Kullanım İpuçları

Tact Switch Çalışma Prensibi ve Yapısı

Tact switchler, basit fakat etkili bir mekanik ve elektriksel tasarıma sahiptir. İç yapısı ve çalışma mantığını anlamak, bu komponentleri daha etkin kullanmanıza yardımcı olur.

• İç Yapısı ve Mekanik Tasarım: Standart bir tact switch, plastik bir gövde içerisinde bulunan yaylı metal dome (kubbe) yapısı üzerine kuruludur. Bu metal dome, butonun basılmadığı durumda kontakları açık tutar.
• Elektriksel Karakteristikler: Tact switchler, düşük voltaj ve akım uygulamaları için tasarlanmıştır. Normalde açık (NO) kontakları, butona basıldığında kapanır ve elektriksel devreyi tamamlar.
• Boyut ve Form Faktörü Önemi: 12x12x7.5mm boyutu, tact switchler için yaygın bir endüstri standardıdır. Bu standart ölçü, birçok PCB tasarımında ve prototip kartında (breadboard) kullanıma uygundur.

Elektronik Projelerde Tact Switch Bağlantı Teknikleri

Tact switchlerin elektronik devrelerle doğru şekilde entegrasyonu, projelerin güvenilirliği ve kullanım kalitesi için kritik öneme sahiptir. Farklı bağlantı senaryoları için temel teknikler aşağıda açıklanmıştır.

• Mikrodenetleyici Bağlantısı ve Pull-up Dirençleri: Tact switchler, mikrodenetleyicilerle (Arduino, Raspberry Pi, PIC, ESP8266 gibi) kullanılırken, genellikle pull-up veya pull-down dirençleriyle birlikte kullanılır.
• Debounce Teknikleri ve Devreler: Tüm mekanik switchlerde olduğu gibi, tact switchler de kontak sıçraması (bounce) problemi gösterir. Bu, buton durumu değiştiğinde, kontakların mekanik titreşimi nedeniyle birkaç milisaniye boyunca birden fazla yükselen ve düşen kenar üretmesidir.
• Matris Düzeni ve Çoklu Buton Senaryoları: Birden fazla tact switch kullanılan projelerde, her buton için ayrı giriş pini kullanmak yerine, butonları bir matris düzeninde bağlamak pin tasarrufu sağlar. Örneğin, 16 butonu bağlamak için 16 pin yerine, 4x4 matris kullanarak sadece 8 pin (4 satır + 4 sütun) kullanılabilir.

Gerçek Dünya Uygulamaları ve Tasarım İpuçları

Tact switchler, çeşitli elektronik cihazlarda ve projelerde yaygın olarak kullanılan temel kullanıcı arayüz elemanlarıdır. İşte bazı pratik uygulamalar ve tasarım önerileri.

• DIY ve Hobi Elektronik Projeleri: Tact switchler, Arduino ve diğer mikrodenetleyici platformlarıyla yapılan projelerde en sık kullanılan giriş cihazlarından biridir.
• Endüstriyel ve Ticari Uygulamalar: Tact switchler, sadece hobi projelerinde değil, aynı zamanda ticari ve endüstriyel elektronik cihazlarda da yaygın olarak kullanılır.
• Kullanıcı Arayüzü Tasarımı ve Ergonomi: Elektronik cihazların kullanıcı arayüzü tasarımında, tact switchlerin yerleşimi ve erişilebilirliği kritik faktörlerdir.

Paket İçeriği

• 1x Tact Switch Tact Buton 12x12x7.5 mm
