1S 4.5A BMS 3.7V Li-ion 18650 Pil Şarj Koruma Devresi

1S 4.5A BMS 3.7V Li-ion 18650 Pil Şarj Koruma Devresi

Tek hücreli lityum pil projeleriniz için güvenilir ve ultra kompakt bir koruma çözümü arıyorsanız, 1S 4.5A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu nano boyutlu ve fonksiyonel koruma devresi, tek hücreli (1S) lityum pil uygulamalarınızı güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 4.5A sürekli akım değeri ile düşük güçteki elektronik projeler ve mikro uygulamalar için idealdir.

Nano boyutlu tasarımı sayesinde en dar alanlara bile sığarak, mikro powerbank, mini LED aydınlatma, giyilebilir elektronik, ultra kompakt IoT cihazları, minyatür şarj üniteleri ve diğer nano elektronik projeleriniz için mükemmel bir çözüm sunar.

1S 4.5A BMS'in Avantajları

1S 4.5A BMS, tek hücreli lityum pil uygulamalarınız için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pilinizin hasar görmesini önler ve sistem güvenliğini artırır.

4.5A sürekli deşarj akımı, birçok düşük güçteki elektronik proje için yeterlidir. Mini LED aydınlatmalar, küçük motorlar ve düşük güçlü elektronik devreler için uygun kapasite sunar.

Nano boyutu, en dar alanlara bile sığabilecek bir tasarım sunar. Ultra mikro elektronik projelerde bile kolaylıkla yer bulabilir ve minimum yer kaplayarak maksimum koruma sağlar.

Kolay entegrasyon özelliği sayesinde, karmaşık teknik bilgi gerektirmeden basit projelerinizde bile güvenle kullanabilirsiniz. Tek hücre için optimize edilmiş bu koruma devresi, projenizi gereksiz karmaşıklıktan uzak tutar.

Teknik Özellikler

• Model: 1S 4.5A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 1S (tek hücre)
• Çalışma Voltajı: 3.0V-4.2V
• Şarj Kesme Voltajı: 4.25V±0.05V
• Deşarj Kesme Voltajı: 2.5V±0.05V
• Sürekli Deşarj Akımı: 4.5A
• Kısa Süreli Pik Akımı: 9A (≤ 10 saniye)
• Şarj Akımı: ≤ 4.5A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• İç Direnç: < 38mΩ
• Statik Güç Tüketimi: < 7μA
• Boyutlar: Yaklaşık 22mm x 10mm x 2mm
• Çalışma Sıcaklığı: -20°C ila +60°C

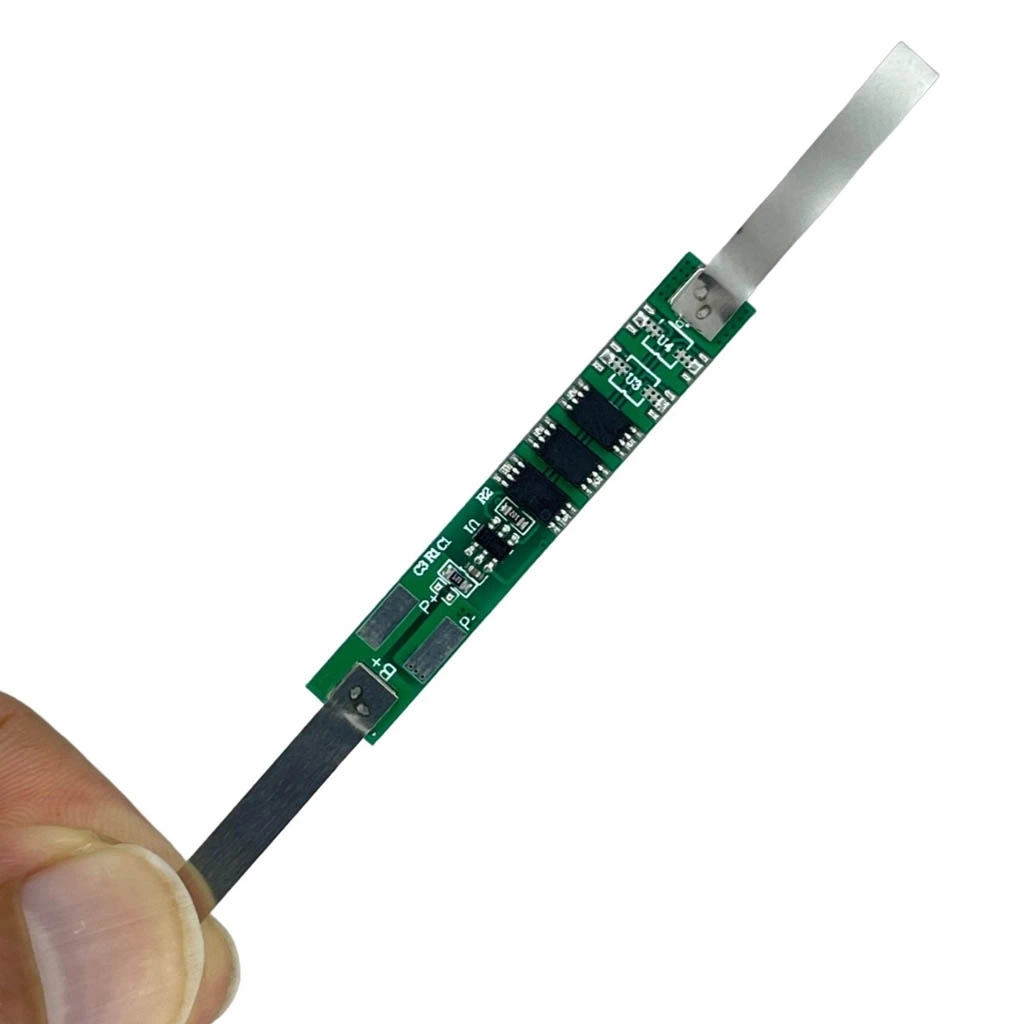

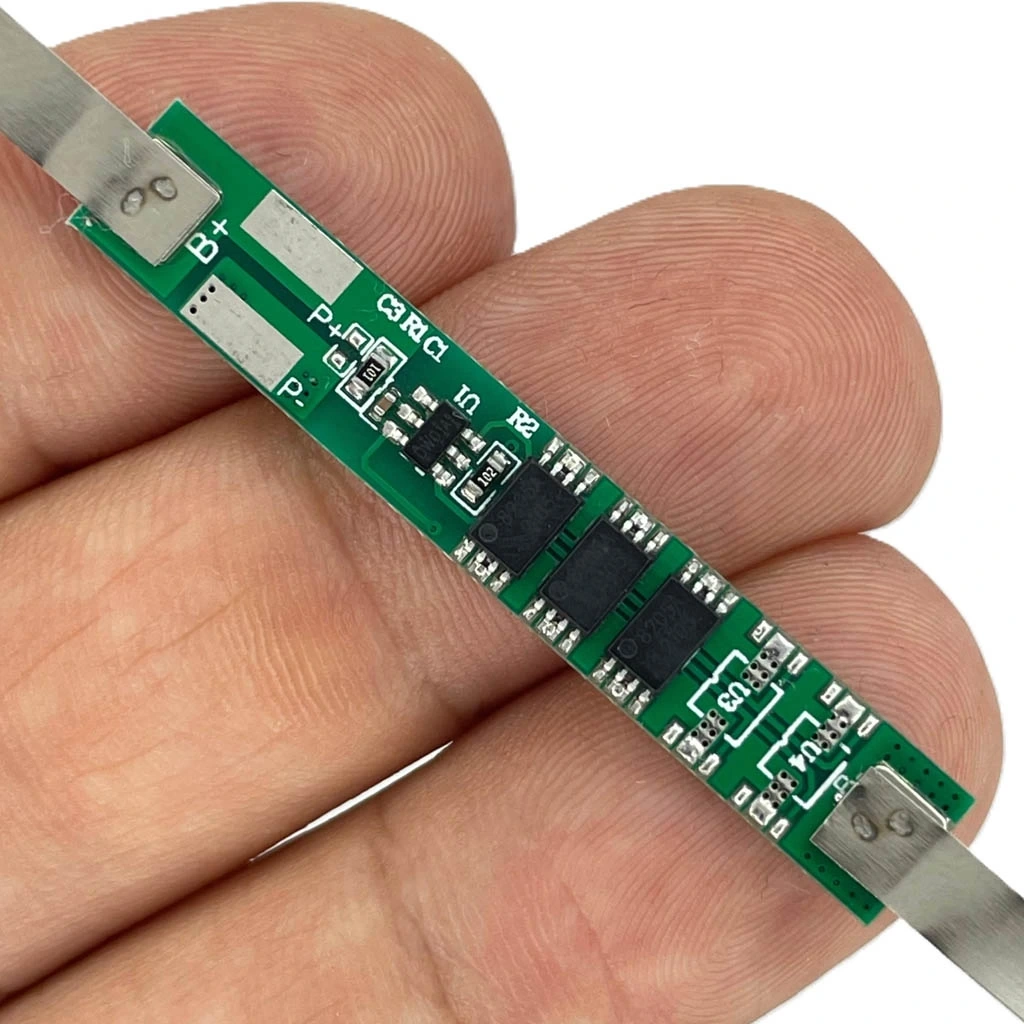

• Bağlantı: P-, B-, B+, P+
• Montaj: Nano PCB montaj delikleri
• Ağırlık: Yaklaşık 1.2g

Kullanım Avantajları

• Nano Boyut: Ultra kompakt tasarım ile en dar alanlara bile entegrasyon.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Basit Yapı: Sadece tek hücre için optimize edilmiş, karmaşıklığı azaltılmış tasarım.
• Ultra Düşük Güç Tüketimi: 7μA'den az beklemede güç tüketimi.
• Son Derece Hafif: Sadece 1.2g ağırlığıyla ultra hafif elektronik için ideal.
• Kolay Montaj: Nano PCB montaj delikleri ile hassas sabitleme.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.
• Ekonomik Fiyat: Uygun maliyetle profesyonel koruma.

Fiyat-Performans Değerlendirmesi

1S 4.5A BMS, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Tek hücreli mikro projeler için gereken tüm koruma fonksiyonlarını içerir ve gereksiz maliyetlerden kaçınmanızı sağlar.

Değerli lityum pilinizi korumak için yapılan bu küçük yatırım, pilin daha uzun ömürlü olmasını sağlayarak uzun vadede önemli tasarruf sağlar. Koruma olmadan kullanılan lityum pillerin hasar görmesi ve hatta yangın riski oluşturması mümkündür.

4.5A akım kapasitesi, düşük güçlü birçok uygulama için yeterlidir ve mikro elektronik projeleri için ideal bir çözüm sunar. Nano tasarımıyla minimum alanda maksimum koruma sağlar.

İdeal Kullanım Alanları

• Mikro Powerbank Projeleri: Ultra kompakt güç bankaları
• Mini LED Aydınlatma: Minyatür LED projektler ve göstergeler
• Giyilebilir Elektronik: E-tekstil, akıllı takılar, fitness takipçileri
• Mikro IoT Cihazları: Ultra küçük sensör modülleri
• TWS Kulaklık Aksesuarları: Kablosuz kulaklık şarj kutuları
• Mikrodenetleyici Mini Projeler: Ultra kompakt Arduino/ESP uygulamaları
• Nano Drone Projeleri: Mini drone güç sistemleri
• Minyatür Elektronik Oyuncaklar: Küçük LED oyuncaklar
• Taşınabilir Mikro Şarj Üniteleri: Ultra küçük şarj istasyonları
• Nano Hobi Projeleri: Ultra düşük güçlü el yapımı elektronik cihazlar

Paket İçeriği

• 1 x 1S 4.5A BMS 3.7V Li-ion 18650 Pil Şarj Koruma Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

1S 4.5A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Nano boyutu nedeniyle montaj sırasında çok hassas çalışma gerektirir.

1S BMS ile Nano Batarya Uygulamaları

1S 4.5A BMS kullanarak tek hücreli lityum pil uygulamaları oluşturmak, nano elektronik projeleriniz için ideal bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle kapasitesine ve boyutuna göre uygun bir lityum pil seçin. Ultra kompakt uygulamalar için 14500, 10440 veya ince LiPo piller tercih edilebilir. Projenin fiziksel kısıtlamalarına göre en uygun pil tipini seçin.

BMS'in B- terminalini pilin negatif ucuna, B+ terminalini ise pilin pozitif ucuna bağlayın. Tek hücre yapılandırmasında, bağlantılar çoklu hücrelere göre daha basittir ve dengeleme kablolarına ihtiyaç yoktur.

P- ve P+ terminalleri, yükün (mikro LED, mini devre vb.) bağlanacağı uçlardır. Bu terminaller, BMS'in koruma özellikleri aracılığıyla kontrol edilen güç çıkışını sağlar.

Tüm bağlantıları mikro hassasiyetle lehimledikten sonra, kısa devre risklerini önlemek için açık bağlantıları ultra ince yalıtım bandı veya reçine ile izole edin. Nano projelerde, mümkün olan en ince yalıtım malzemeleri tercih edilmelidir.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pillerin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 1S 4.5A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, pilin voltajı 4.25V'u aştığında şarj akımını keser. Bu, pilin şişmesini ve potansiyel yangın riskini önler. Lityum piller için güvenli şarj voltajı genellikle 4.2V'dur.

Aşırı deşarj koruması, pilin voltajı 2.5V'un altına düştüğünde devreyi keserek pilin geri dönüşü olmayan hasardan korunmasını sağlar. Lityum piller aşırı deşarja karşı hassastır ve koruma olmadan kalıcı kapasite kaybı yaşayabilir.

Aşırı akım koruması, çekilen akım 4.5A'i aştığında devreyi açarak hem pili hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Tek hücreli yapıda dengeleme özelliğine ihtiyaç yoktur, bu nedenle 1S BMS'ler daha basit ve nano boyutlu bir tasarıma sahiptir. Bu da onları ultra-kompakt projeler için ideal kılar.
