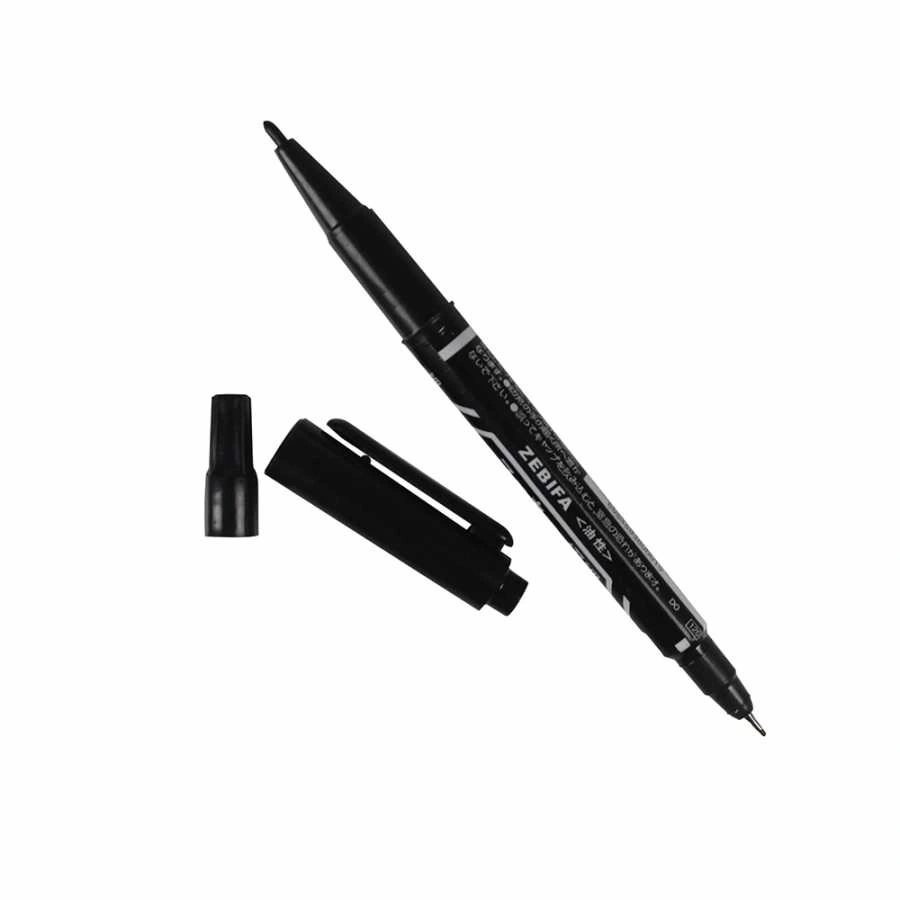

Çift Taraflı Baskı Devre Kalemi Pcb Çizim Kalemi

Çift Taraflı Baskı Devre Kalemi PCB Çizim Kalemi

Çift Taraflı Baskı Devre Kalemi, elektronik proje geliştiricilerinin kendi baskı devrelerini (PCB) hızlı ve kolay bir şekilde çizebilmeleri için özel olarak tasarlanmış kullanışlı bir çizim aracıdır. Çift uçlu tasarıma sahip olan bu kalem, hem ince hem de kalın çizgiler çizebilme özelliğiyle farklı genişlikteki devre yolları oluşturmanıza imkan tanır.

Kalıcı ve hızlı kuruyan mürekkebi, bakır plakalara mükemmel tutunarak asit banyosu sırasında çizilen hatların korunmasını sağlar. İletken özelliği bulunmayan bu mürekkep, asit dirençli formülüyle bakır eriyiğine karşı üstün koruma sağlayarak net ve keskin kenarları olan PCB hatları elde etmenize yardımcı olur.

Premium kaliteli Çift Taraflı Baskı Devre Kalemi, Arduino projeleri, prototip geliştirme, küçük seriler halinde PCB üretimi veya mevcut PCB'lerdeki tamir işlemleri için ideal bir araçtır. Hobi elektronikçilerden profesyonel elektronik mühendislerine kadar, kendi devresini tasarlamak isteyen herkes için vazgeçilmez bir çözüm sunar.

---

Teknik Özellikler

Çift Taraflı Baskı Devre Kaleminin detaylı teknik özellikleri aşağıda listelenmiştir.

• Kalem Tipi: Çift taraflı PCB markör kalemi
• Uç Kalınlıkları: İnce uç (0.5mm) ve kalın uç (1.0mm)
• Mürekkep Tipi: Asit dirençli, hızlı kuruyan
• Kuruma Süresi: 1-2 dakika (ortam koşullarına bağlı)
• Kullanım Yüzeyi: Bakır kaplı PCB plakaları
• İletkenlik: İletken değil (yalıtkan)
• Asit Direnci: Yüksek (Ferrik Klorür ve diğer PCB asitlerine dayanıklı)
• Renk: Siyah
• Dayanıklılık: Suya ve aşınmaya karşı dirençli
• Silinebilirlik: İzopropil alkol veya aseton ile silinebilir
• Kalem Uzunluğu: Yaklaşık 145mm
• Kalem Çapı: Yaklaşık 12.5mm
• Net Ağırlık: Yaklaşık 15g
• Saklama Ömrü: Ağzı kapalı durumda 12+ ay
• İdeal Çalışma Sıcaklığı: 15°C - 35°C
• Çizim Kapasitesi: Yaklaşık 50-60 metre çizgi
• Koruma Kapağı: Her iki uç için koruyucu kapak
• Kimyasal İçerik: XGV-7 PCB mürekkep formülasyonu
• Kullanım Alanı: PCB tasarımı, prototipleme, tamir işleri
• Uyumluluk: Tüm standart FR-4 ve diğer bakır kaplı PCB malzemeleri

---

Kullanım Avantajları

Çift Taraflı Baskı Devre Kaleminin sağladığı temel avantajlar aşağıda listelenmiştir.

• Çift Uç Seçeneği: İnce (0.5mm) ve kalın (1.0mm) uçlarla farklı genişlikte devre yolları çizebilme
• Hızlı Prototipleme: PCB tasarım sürecini önemli ölçüde hızlandırma imkanı
• Yüksek Asit Direnci: Ferrik Klorür ve diğer PCB aşındırıcılarına karşı üstün koruma
• Hızlı Kuruma: İşlemi hızlandıran ve yanlış çizimleri kolayca düzeltme imkanı veren kuruma özelliği
• Ekonomik Çözüm: Profesyonel PCB üretim süreçlerine göre çok daha düşük maliyet
• Bağımsız Üretim: Dışa bağımlı olmadan kendi PCB'nizi üretebilme özgürlüğü
• Düzeltme Kolaylığı: Hataları alkol veya aseton ile kolayca temizleyebilme imkanı
• Keskin Kenarlar: Hassas ve net kenarları olan devre yolları oluşturabilme
• PCB Tamiri: Mevcut devrelerdeki kopuk yolları veya hasarlı bölgeleri hızlıca onarabilme
• Taşınabilirlik: Her yerde kolayca kullanılabilen kompakt tasarım

---

İdeal Kullanım Alanları

Çift Taraflı Baskı Devre Kaleminin tipik kullanım alanları aşağıda listelenmiştir.

• Hobi Elektronik Projeleri: Kişisel elektronik devre tasarımları ve prototipleri
• Eğitim Kurumları: Elektronik laboratuvarlarında öğrencilerin PCB tasarım eğitimi
• Prototip Geliştirme: Hızlı prototip oluşturma ve test etme süreçleri
• Arduino Projeleri: Arduino shield'leri ve yardımcı devrelerin üretimi
• Küçük Serili Üretim: Az sayıda ihtiyaç duyulan özel PCB'lerin üretimi
• Devre Tamiri: Mevcut PCB'lerde oluşan yol kopukluklarının tamiri
• Devre Modifikasyonu: Var olan devrelerde değişiklik ve eklemeler yapma
• Sensör Devreleri: Özel sensör uygulamaları için devre tasarımı
• RF Devreleri: Temel RF devrelerinin prototiplendirilmesi
• LED Projeleri: Aydınlatma ve gösterge devrelerinin üretimi

---

Kullanım Rehberi

Çift Taraflı Baskı Devre Kalemini doğru şekilde kullanmak için aşağıdaki adımları izleyin.

---

PCB Üretim Süreci ve Kalemin Rolü

PCB üretiminin aşamaları ve Çift Taraflı Baskı Devre Kaleminin bu süreçteki yeri.

PCB çizim kalemi, kendi baskı devrelerinizi (PCB) üretmenin manuel ve ekonomik bir yoludur. Kalemin mürekkebi, PCB üretim sürecinde asit dirençli bir maske görevi görür.

PCB Tasarım ve Üretim Aşamaları:

PCB kaleminin kullanıldığı baskı devre üretim süreci adımları:

• Devre Tasarımı: Öncelikle kağıt üzerinde veya bilgisayar programında devrenizin tasarımını oluşturma
• PCB Hazırlığı: Bakır kaplı pertinaks yüzeyinin temizlenmesi ve oksit tabakasının giderilmesi
• Devre Çizimi: PCB kalemi ile bakır yüzey üzerine devrenin manuel olarak çizilmesi
• Kuruma: Mürekkebin tamamen kuruması için bekleme (1-5 dakika)
• Aşındırma: Ferrik klorür veya başka bir aşındırıcı ile kalemle korunmayan bakır alanların eritilmesi

Bu manuel süreç, hızlı prototipleme için idealdir ve profesyonel PCB üretim yöntemlerine göre çok daha ekonomiktir.

Farklı PCB Üretim Yöntemleriyle Karşılaştırma:

Çeşitli PCB üretim tekniklerinin avantaj ve dezavantajları:

• PCB Kalemi ile Manuel Çizim:
  • Avantajları: Hızlı, ekipman gerektirmez, düşük maliyet, anında düzeltme imkanı
  • Dezavantajları: Hassasiyet sınırlı, kompleks tasarımlar zor, tekrarlanabilirlik düşük
• Foto Baskı Yöntemi:
  • Avantajları: Daha hassas, tekrarlanabilir, kompleks tasarımlar mümkün
  • Dezavantajları: Ek ekipman gerektirir, daha fazla zaman alır, daha yüksek maliyet
• Ütü Transfer Yöntemi:
  • Avantajları: Bilgisayarda tasarım kolaylığı, karmaşık devreler için uygun
  • Dezavantajları: Özel transfer kağıdı gerektirir, transferde zorluklar olabilir
• Profesyonel PCB Üretimi:
  • Avantajları: Yüksek kalite, çok hassas, seri üretim uygun
  • Dezavantajları: Yüksek maliyet, uzun üretim süresi, minimum sipariş sınırlamaları

PCB kalemi, özellikle tek seferlik projeler ve hızlı prototipleme için en pratik çözümdür.

PCB Kaleminin Sağladığı Üretim Avantajları:

Baskı devre kaleminin sağladığı spesifik üretim faydaları:

• Anında Tasarım Değişikliği: Tasarımı çizerken anında değişiklik yapma imkanı
• Ekipman Gerektirmeme: Bilgisayar, yazıcı veya özel ekipman olmadan üretim yapabilme
• Hızlı Sonuç: Fikir aşamasından fiziksel PCB'ye çok kısa sürede geçiş
• Düşük Başlangıç Maliyeti: Minimum yatırımla PCB üretebilme
• Eğitim Değeri: PCB üretim prensiplerini pratik olarak öğrenme imkanı

Bu avantajlar, özellikle hobi projeleri ve eğitim uygulamaları için PCB kalemini vazgeçilmez kılar.

---

Çift Uç Teknolojisi ve Çizim Teknikleri

Çift Taraflı Baskı Devre Kaleminin uç yapısı ve etkili çizim için en iyi teknikler.

PCB kaleminin çift taraflı yapısı, farklı genişlikteki devre yolları ve bağlantı pedleri için esneklik sağlar. Her iki ucun doğru kullanımı, başarılı PCB üretimi için kritik öneme sahiptir.

Çift Uç Tasarımının Avantajları:

PCB kaleminin iki farklı kalınlıktaki ucunun sağladığı avantajlar:

• İnce Uç (0.5mm) Kullanımı: Hassas entegre devre bağlantıları, yoğun devre alanları ve dar bağlantılar için ideal
• Kalın Uç (1.0mm) Kullanımı: Güç hatları, geniş topraklama alanları ve daha fazla akım taşıyacak yollar için uygun
• Devre Karmaşıklığı: İki farklı uç sayesinde tek bir kalemle kompleks devrelerin tüm ihtiyaçlarını karşılama
• Alan Optimizasyonu: Farklı kalınlıkta yollar çizerek PCB alanını daha verimli kullanma
• Akım Kapasitesi Yönetimi: Devre yollarının taşıyacağı akıma göre kalınlığını ayarlayabilme

Çift uç teknolojisi, tek bir kalem ile çok daha esnek tasarım imkanları sunar.

Etkili PCB Çizim Teknikleri:

PCB kalemi ile en iyi sonuçları elde etmek için izlenecek teknikler:

• Sabit El Pozisyonu: Titreme olmadan düz çizgiler için bileğinizi ve dirseğinizi sabit tutma
• Çizim Açısı: Kalemi PCB'ye 90° açıyla tutarak en iyi mürekkep akışını sağlama
• Bileşen Alanları: Entegre devre veya bileşen pedlerini önce çizip sonra bağlantı yollarını ekleme
• Çizgi Yönü: Mümkün olduğunca tek seferde ve tek yönde çizim yapma
• Çizgi Kesişmeleri: Kesişen çizgilerde önce kurumayı bekleme, üst üste bindirme yapma

Bu teknikler, daha temiz ve daha hassas PCB çizimleri yapmanıza yardımcı olur.

Yaygın Çizim Hataları ve Çözümleri:

PCB çizimi sırasında karşılaşılan yaygın sorunlar ve çözüm yolları:

• Mürekkep Akması: Kalemi daha dik tutarak ve daha hafif basınç uygulayarak önleme
• Kesik Çizgiler: Kalemi kullanmadan önce iyice çalkalayarak ve mürekkebin düzgün akmasını sağlayarak önleme
• Düzensiz Hat Genişliği: Sabit basınç ve hız ile çizerek daha tutarlı çizgiler elde etme
• Devre Yollarının Birbirine Temas Etmesi: Yollar arasında yeterli boşluk bırakarak kısa devre riskini azaltma
• Mürekkebin Bakıra Tutunmaması: PCB yüzeyini iyice temizleyerek ve yağdan arındırarak optimum tutunma sağlama

Bu yaygın sorunları anlayarak ve önleyerek, PCB kalemi kullanımında daha başarılı sonuçlar elde edebilirsiniz.

---

Arduino ve Prototip Projelerinde Kullanım

Çift Taraflı Baskı Devre Kaleminin Arduino projeleri ve prototip geliştirmede kullanımı.

PCB çizim kalemi, Arduino projeleri ve diğer mikrodenetleyici tabanlı elektronik sistemlerin prototiplendirilmesinde özellikle değerli bir araçtır. Özel shield'ler ve arayüz kartları oluştururken zaman ve maliyet tasarrufu sağlar.

Arduino Shield'leri ve Eklenti Kartları Oluşturma:

PCB kalemiyle Arduino için özel kartlar tasarlama süreci:

• Özel Arduino Shield'ler: Arduino kartlarına uyumlu, tam boyutlu veya mini shield'ler tasarlama
• Sensör Arayüz Kartları: Çeşitli sensörleri Arduino'ya bağlamak için arayüz devreleri oluşturma
• Motor Sürücü Kartları: Arduino ile çeşitli motorları kontrol etmek için sürücü kartları yapma
• İletişim Modül Kartları: WiFi, Bluetooth, LoRa gibi iletişim modülleri için adaptör kartları tasarlama
• Güç Kaynağı Kartları: Arduino projeleri için özel voltaj regülatör devreleri yapma

Bu tür özelleştirilmiş kartlar, Arduino projelerinizin kapsamını ve yeteneklerini genişletir.

Prototip Geliştirme Stratejileri:

PCB kalemi kullanarak etkili prototip oluşturma yaklaşımları:

• Modüler Tasarım: Projeyi fonksiyonel bloklara ayırarak her biri için ayrı PCB'ler tasarlama
• Hızlı İterasyon: Basit PCB'ler yaparak hızlıca test edip geliştirme
• Test Noktaları Ekleme: Prototip PCB'lere sinyal ölçümü için özel test noktaları dahil etme
• Jumper ve Seçenekler: Devre üzerinde yapılandırılabilir seçenekler için jumper alanları bırakma
• Genişletme Konektörleri: Gelecekteki eklentiler için standart header pinleri ve konektörler ekleme

Bu stratejiler, prototip geliştirme sürecini daha verimli ve esnek hale getirir.

Prototipten Ürüne Geçiş:

PCB kalemiyle yapılan prototipin nihai ürüne dönüştürülme süreci:

• Tasarım Doğrulama: El yapımı PCB ile konsept ve devre işlevselliğini doğrulama
• Dijitalleştirme: Test edilmiş prototip devreyi CAD yazılımına aktarma
• İyileştirme: Prototip aşamasında öğrenilen bilgilerle tasarımı optimize etme
• Profesyonel Üretim: Doğrulanmış tasarımı profesyonel PCB üretim hizmetlerine gönderme
• Hibrit Yaklaşım: Karmaşık kısımlar için profesyonel PCB, değişiklik gerektirebilecek kısımlar için el yapımı PCB kullanma

Bu yaklaşım, en az risk ve maliyetle fikrinizi işleyen bir ürüne dönüştürmenizi sağlar.

---

Mürekkep Teknolojisi ve Asit Direnci

Çift Taraflı Baskı Devre Kaleminde kullanılan mürekkebin özellikleri ve asit direnci.

PCB kaleminde kullanılan özel mürekkep formülasyonu, PCB üretimindeki kritik aşamalara dayanacak şekilde tasarlanmıştır. Bu mürekkebin kimyasal özellikleri ve dayanıklılığı, başarılı PCB üretiminin temelini oluşturur.

Mürekkep Bileşimi ve Özellikleri:

PCB kaleminde kullanılan mürekkebin teknik detayları:

• Kimyasal Yapı: XGV-7 asit dirençli polimer bazlı formülasyon
• Çözücü Sistemi: Hızlı buharlaşan organik çözücüler içeren karışım
• Pigment: Yüksek yoğunluklu karbon siyahı pigmentler
• Viskozite: 8-12 cP (20°C'de) - optimum akış için ayarlanmış
• pH Direnci: 1-13 pH aralığında kimyasal stabilite

Bu özel formülasyon, mürekkebin hızlı kurumasını ve üstün asit direncini sağlar.

Asit Direnci ve Aşındırma Süreci:

Mürekkebin aşındırma kimyasallarına karşı dayanıklılığı:

• Ferrik Klorür Direnci: 45-60°C'de FeCl? çözeltisinde 30+ dakika dayanım
• Amonyum Persülfat Direnci: Standart aşındırma konsantrasyonlarında tam koruma
• Sodyum Persülfat Direnci: Tüm normal aşındırma sürelerinde bakırı koruma
• Asit Penetrasyon Direnci: Çizgi kenarlarından sızma olmadan net çizgiler oluşturma
• Tutunma Dayanımı: Aşındırma sıvısında çalkalanma ve ısınma sırasında bile bakır yüzeyden ayrılmama

Bu direnç özellikleri, aşındırma işlemi sırasında çizdiğiniz devrenin korunmasını garanti eder.

PCB Temizleme ve Mürekkep Çıkarma:

Aşındırma sonrası mürekkebin temizlenmesi ve PCB'nin son haline getirilmesi:

• Mürekkep Çözücüleri: İzopropil alkol, aseton veya özel PCB temizleyicileri ile etkili temizleme
• Temizleme Teknikleri: Yumuşak bez veya pamuklu çubuk ile hafif ovma
• Ultrasonik Temizleme: Kompleks devrelerde ultrasonik temizleyiciler ile tam mürekkep çıkarımı
• Temizleme Süresi: Tipik olarak 1-2 dakika içinde tam mürekkep çıkarımı
• Son İşlemler: Lehim yapışmasını iyileştirmek için temizleme sonrası PCB yüzeyinin hazırlanması

Temizleme işlemi, PCB'nizin lehimleme ve kullanıma hazır hale gelmesini sağlayan son adımdır.

---

PCB Tamir ve Modifikasyon Uygulamaları

Çift Taraflı Baskı Devre Kaleminin mevcut PCB'lerin tamiri ve modifikasyonundaki kullanımı.

PCB çizim kalemi, sadece yeni devreler üretmekle kalmaz, aynı zamanda mevcut devrelerin tamiri, modifikasyonu ve iyileştirilmesi için de değerli bir araçtır. Bu özelliği, onu elektronik tamir ve geliştirme çalışmalarında vazgeçilmez kılar.

PCB Tamir Teknikleri:

PCB kalemiyle hasarlı devreleri onarmak için kullanılan yöntemler:

• Kopuk Devre Yolu Tamiri: Kesintiye uğramış veya hasar görmüş bakır yolları yeniden çizme
• Yalıtım Restorasyonu: Birbirine kısa devre yapmış yollar arasına yalıtım sağlama
• Pad Yenileme: Hasarlı veya kaldırılmış komponent pedlerini yeniden oluşturma
• Termal Hasar Onarımı: Aşırı ısınma nedeniyle zarar görmüş alanları yeniden çizme
• Korozyon Koruması: Oksitlenmiş veya korozyona uğramış bölgeleri koruma altına alma

Bu tamir yetenekleri, tamamen yeni bir PCB üretmek yerine mevcut devreleri kurtarmanızı sağlar.

Devre Modifikasyon Uygulamaları:

PCB kalemiyle var olan devrelere değişiklik ve ekleme yapma yöntemleri:

• Yeni Devre Yolları Ekleme: Mevcut PCB'ye yeni bağlantılar ve devre yolları çizme
• Komponent Değişikliği Adaptasyonu: Farklı boyuttaki komponentler için pad modifikasyonu
• Bağlantı Noktaları Oluşturma: Test noktaları veya yeni sinyal çıkışları için alanlar ekleme
• Devre Optimizasyonu: Performans veya güvenilirlik için kritik bölgeleri güçlendirme
• Geçici Değişiklikler: Deneysel modifikasyonları kalıcı değişikliklerden önce test etme

Bu modifikasyon yetenekleri, var olan devreleri yeni ihtiyaçlara uyarlamanıza olanak tanır.

Profesyonel PCB'lerin Özelleştirilmesi:

Ticari veya profesyonel PCB'leri özel ihtiyaçlara uyarlama teknikleri:

• IC Adaptörü Oluşturma: Farklı entegre devre paketlerini mevcut PCB'lere uyarlama
• Sinyal Yollarını Değiştirme: Fabrikasyon PCB'lerde sinyal yönlendirmelerini değiştirme
• Özellik Ekleme: Standart modül ve kartlara ek özellikler kazandırma
• Hata Düzeltme: Tasarım hatası bulunan üretilmiş PCB'lerde düzeltmeler yapma
• Geri-Mühendislik: Mevcut PCB'lerin fonksiyonlarını anlama ve reprodüksiyonu için işaretleme

Bu özelleştirme yetenekleri, modüller ve hazır kartlardan en yüksek faydayı sağlamanıza imkan tanır.

---

Eğitim Ortamında Kullanım ve PCB Tasarım Eğitimi

Çift Taraflı Baskı Devre Kaleminin eğitim kurumlarında kullanımı ve öğretim sürecindeki yeri.

PCB çizim kalemi, elektronik eğitiminde teoriden pratiğe geçişi kolaylaştıran değerli bir eğitim aracıdır. Öğrencilerin PCB tasarım ve üretim prensiplerini anlamalarına yardımcı olurken, pratik becerilerini geliştirmelerine olanak tanır.

Elektronik Eğitiminde PCB Kaleminin Rolü:

Eğitim kurumlarında PCB kaleminin sağladığı pedagojik faydalar:

• Pratik Öğrenme: Teorik devre bilgisini somut uygulamalara dönüştürme imkanı
• Düşük Maliyet: Kısıtlı eğitim bütçeleriyle bile her öğrenciye PCB yapma deneyimi sunabilme
• Anında Geri Bildirim: Tasarım hatalarını hızlıca tespit edip düzeltme şansı
• Yaratıcılığı Teşvik: Öğrencilerin kendi özgün devrelerini çizmelerine olanak sağlama
• Süreç Anlayışı: PCB üretiminin tüm adımlarını elle uygulayarak derin kavrayış geliştirme

Bu özellikler, PCB kalemini elektronik laboratuvarları için ideal bir eğitim aracı haline getirir.

PCB Tasarım ve Üretim Eğitimi için Müfredat Önerileri:

Eğitimciler için PCB kalemi ile uygulanabilecek ders planı önerileri:

• Giriş Seviyesi: Basit LED devreleri, zamanlayıcılar ve ses devreleri gibi temel uygulamalar
• Orta Seviye: Op-amp devreleri, sensör arayüz kartları ve motor sürücüleri gibi işlevsel projeler
• İleri Seviye: Mikrokontrolcü devreleri, güç kaynakları ve analog sinyal işleme devreleri
• Proje Tabanlı Öğrenme: Özgün problem çözme projelerini PCB tasarımı ve üretimiyle tamamlama
• Kıyaslama Çalışmaları: Manuel PCB çizimi ile bilgisayar destekli tasarım ve profesyonel üretimi karşılaştırma

Bu yapılandırılmış yaklaşım, öğrencilerin PCB tasarım becerilerini kademeli olarak geliştirmelerine yardımcı olur.

Takım Çalışması ve Ortak Projeler:

PCB kalemi kullanarak öğrenci işbirliğini teşvik eden etkinlikler:

• Modüler Sistem Tasarımı: Her öğrencinin sistemin bir modülünü tasarlayıp ürettiği ortak projeler
• PCB Tasarım Yarışmaları: En iyi tasarım, en kompakt PCB veya en yaratıcı çözüm için rekabet
• Tamir Çalışmaları: Mevcut eski elektronik cihazların PCB'lerini analiz etme ve tamir etme
• Tersine Mühendislik: Mevcut bir devreyi analiz edip yeniden tasarlama çalışmaları
• Sürdürülebilir Elektronik: Atık PCB'leri yeniden kullanma ve çevre dostu devre tasarımı projeleri

Bu tür işbirlikçi etkinlikler, teknik becerilerin yanı sıra iletişim ve ekip çalışması gibi sosyal becerileri de geliştirir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x Çift Taraflı Baskı Devre Kalemi (PCB Çizim Kalemi)

Not: PCB kalemi çift taraflıdır, ince uç (0.5mm) ve kalın uç (1.0mm) içerir.

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
