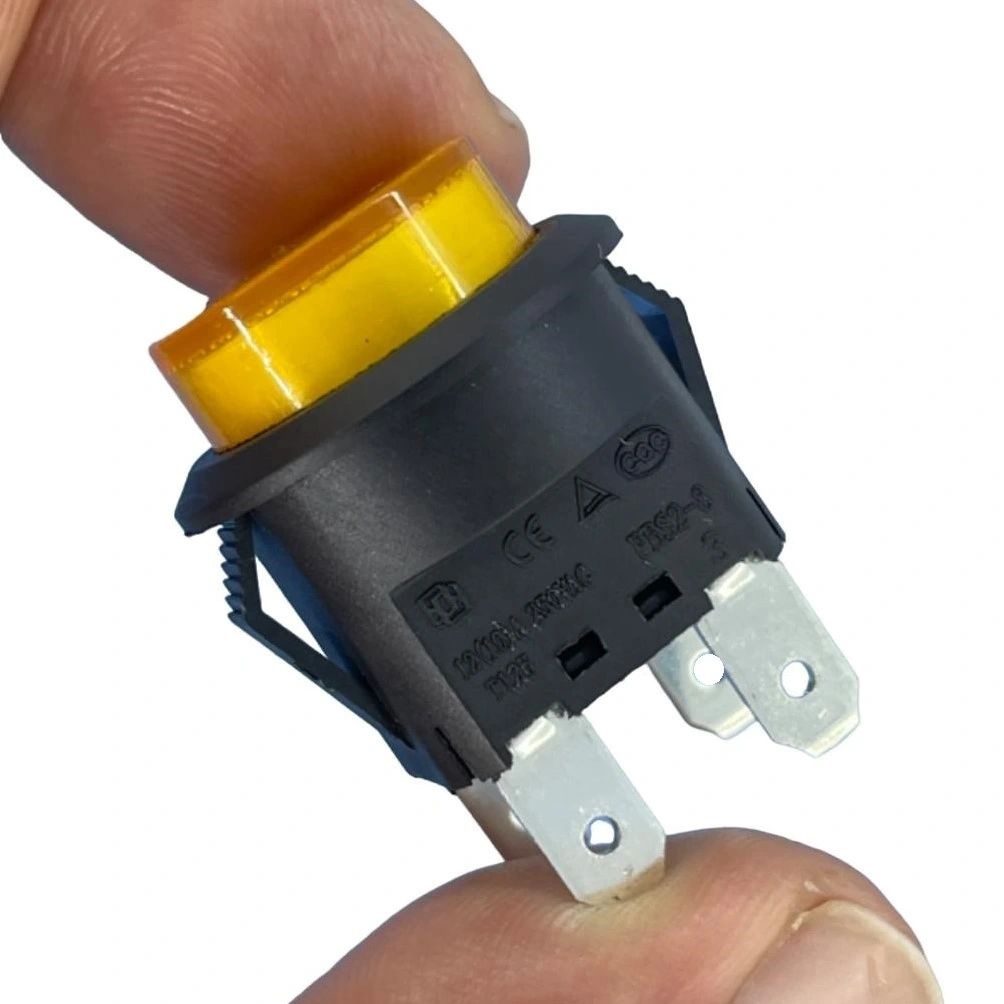

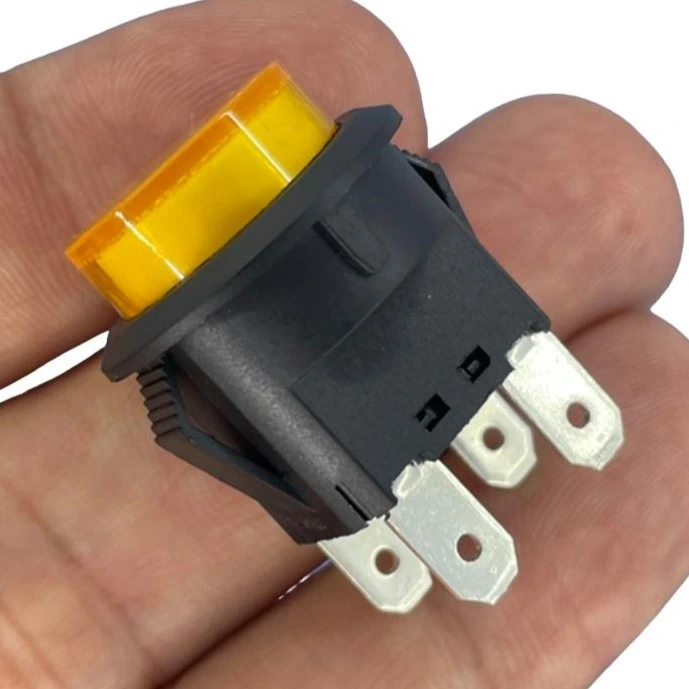

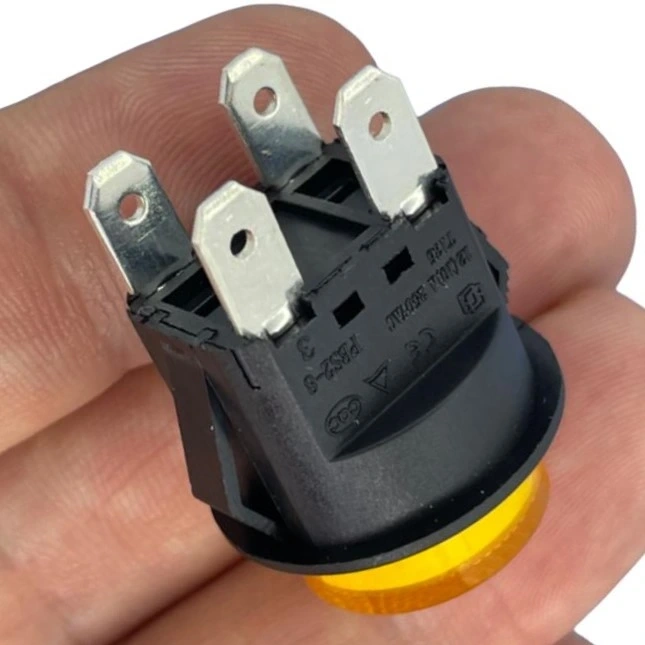

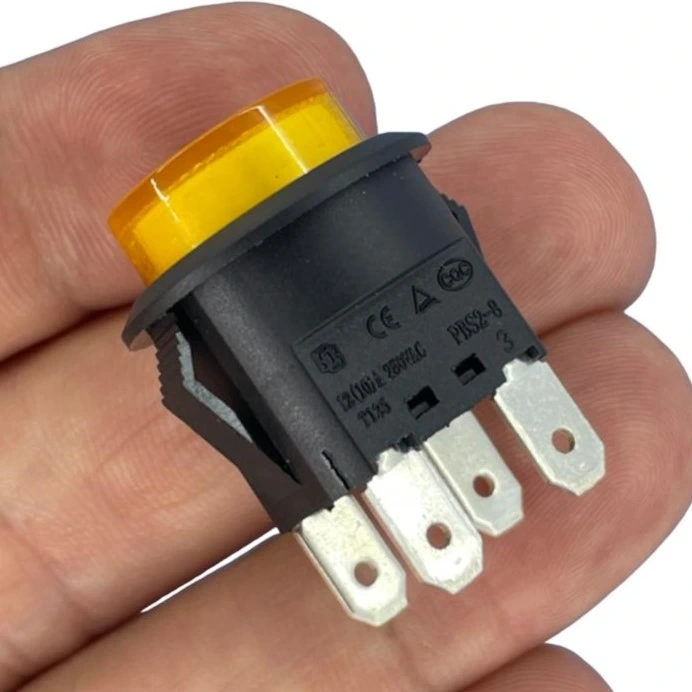

IC-180N Buton Plastik 22mm 12V 4P Sarı

IC-180N Buton Plastik 22mm 12V 4P Sarı

Bu buton, çeşitli elektrik ve elektronik cihazlarda kullanılan bir kontrol anahtarıdır. 22mm çapında ve sarı renkte tasarlanmıştır. 12V gerilimde çalışır ve 4P (4 kutuplu) bir yapıya sahiptir.

Elektronik projeleriniz, kontrol panelleriniz ve endüstriyel uygulamalarınız için dikkat çekici, kullanışlı ve güvenilir bir buton arıyorsanız, IC-180N 22mm Sarı Plastik Buton tam ihtiyacınıza cevap verecektir. 22mm çapındaki bu geniş buton, 4 pinli tasarımı ile çeşitli bağlantı seçenekleri sunarken, entegre 12V LED aydınlatması ile aktif durumunu net bir şekilde gösterir.

Bu sarı plastik buton, panellere kolay montaj için ideal olup, endüstriyel standart 22mm delik boyutuna mükemmel uyum sağlar. Anlık kontak (momentary) yapısı ile basılı tutulduğu sürece aktif kalır, bırakıldığında otomatik olarak eski konumuna döner.

Sarı rengi ve LED aydınlatması ile dikkat çekici uyarı, hazırlık durumu veya geçici işlem gösterimi için ideal olan bu buton, endüstriyel kontrol panellerinden otomasyon sistemlerine, DIY elektronik projelerinden makine kontrollerine kadar çok çeşitli alanlarda kullanılabilir.

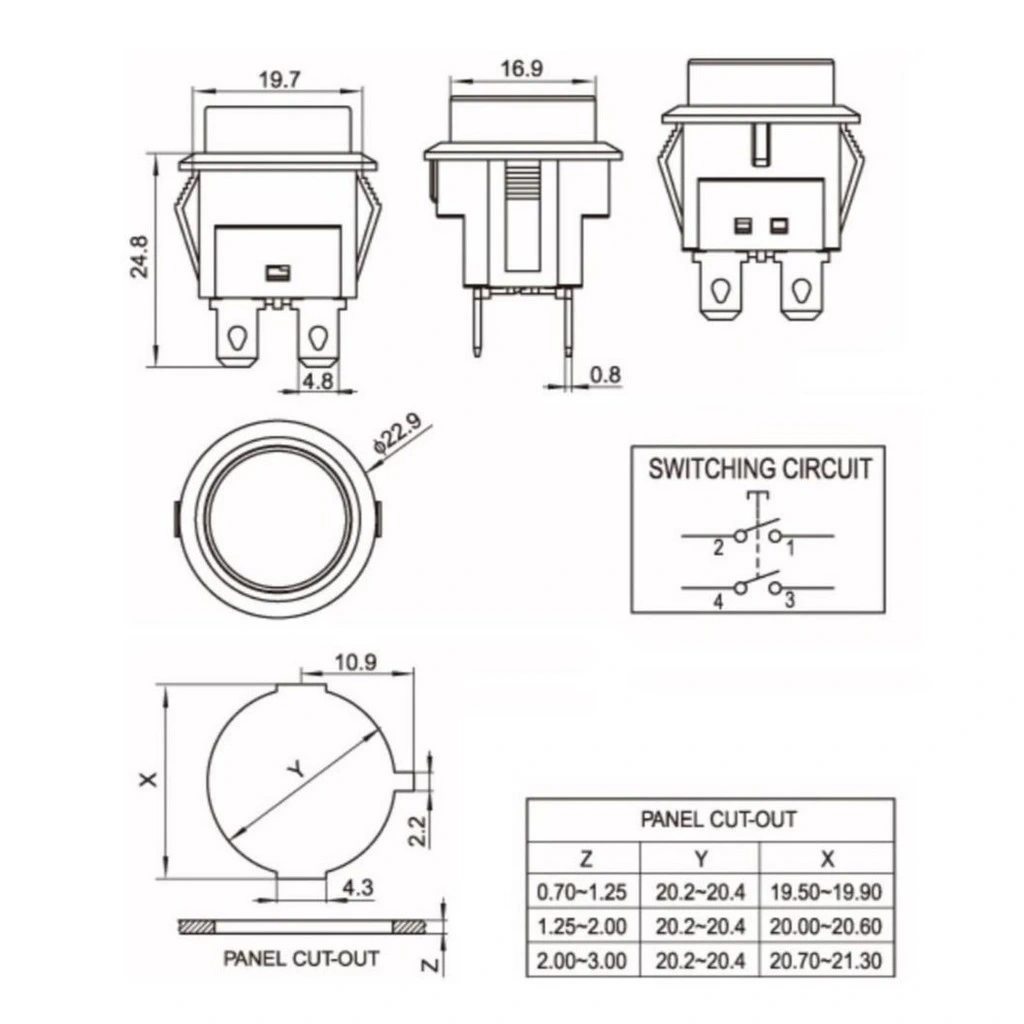

Teknik Özellikler

• Model: IC-180N
• Tip: Anlık kontak (Momentary)
• Şekil: Yuvarlak başlı
• Renk: Sarı
• Çap: 22mm (düğme başı)
• Montaj Deliği: 22mm (endüstriyel standart)
• LED Aydınlatma: Entegre sarı LED
• LED Voltajı: 12V DC
• Bağlantı Tipi: 4 Pin (2 pin kontak, 2 pin LED)
• Kontak Yapısı: Normalde Açık (NO - Normally Open)
• Gövde Malzemesi: Yüksek kaliteli plastik
• Kontak Akımı: 5A
• Çalışma Voltajı: 250V AC / 30V DC (kontak)
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Kullanım Ömrü: >100,000 basım döngüsü
• Çalışma Sıcaklığı: -25°C ila +55°C
• Koruma Derecesi: IP65 ön panel (toz geçirmez ve su sıçramalarına karşı korumalı)

Kullanım Avantajları

• Geniş 22mm Tasarım: Endüstriyel standartlara uygun boyut ve kolay erişim.
• LED Aydınlatma: 12V entegre LED ile aktif durum gösterimi.
• Çoklu Bağlantı: 4 pinli yapı ile kontak ve LED kontrolü için ayrı bağlantılar.
• Dikkat Çekici Renk: Sarı rengi ile uyarı ve hazırlık fonksiyonlarını vurgulama.
• Sağlam Yapı: Dayanıklı plastik gövde ile uzun ömürlü kullanım.
• IP65 Koruma: Ön panel toz ve su sıçramalarına karşı koruma.
• Kolay Montaj: Standart delik boyutu ile hızlı ve sorunsuz kurulum.
• Yüksek Kontak Kapasitesi: 5A akım değeri ile çeşitli yükleri kontrol edebilme.
• Uzun Ömür: 100,000+ basım döngüsü ile uzun süreli güvenilir kullanım.

İdeal Kullanım Alanları

• Endüstriyel Kontrol Panelleri: Fabrika ve makine kontrol sistemleri
• Uyarı Kontrolleri: Dikkat gerektiren durumlar için uyarı butonları
• Hazırlık İşlemleri: Süreç başlatma öncesi hazırlık kontrolleri
• Geçici Durum Göstergeleri: Ara işlem veya bekleme durumu gösterimi
• CNC Makineleri: Operatör kontrol panelleri
• Asansör ve Taşıma Sistemleri: Kat çağırma ve kontrol butonları
• DIY Elektronik Projeler: LED göstergeli kullanıcı arayüzleri
• Test ve Ölçüm Ekipmanları: Kalibrasyon ve test başlatma kontrolleri
• Acil Durum Hazırlık Sistemleri: Dikkat ve hazırlık gerektiren kontroller

Montaj ve Kullanım İpuçları

22mm Endüstriyel Butonların Özellikleri ve Avantajları

22mm butonlar, endüstriyel otomasyon ve kontrol sistemlerinde yaygın olarak kullanılan standart boyutlu butonlardır. Bu boyut standardı, birçok avantaj ve endüstriyel uyumluluk sağlar.

• Endüstriyel Standart Uyumluluğu: 22mm çapı, IEC 60947 standardına uygundur ve dünya genelinde endüstriyel kontrol panelleri için kabul edilen bir standart boyuttur. Bu sayede farklı üreticilerin ürünleri arasında değiştirilebilirlik sağlanır.
• Geniş Erişim Alanı: 22mm butonlar, standart boyutlu parmaklar ve hatta eldiven giyildiğinde bile kolay kullanım için yeterli büyüklüktedir. Bu özellik, endüstriyel ortamlarda, atölyelerde veya güvenlik ekipmanı gerektiren alanlarda önemlidir.
• Modüler Tasarım: 22mm butonlar genellikle modüler yapıdadır; buton başı, kontak blokları ve LED üniteleri ayrı parçalar olarak değiştirilebilir veya güncellenebilir. Bu, bakım ve onarım kolaylığı sağlar.
• Genişletilmiş Koruma Özellikleri: 22mm endüstriyel butonlar tipik olarak IP65 gibi yüksek koruma sınıflarına sahiptir, bu da toz ve su sıçramalarına karşı koruma sağlar. Bu, zorlu endüstriyel ortamlar için önemli bir özelliktir.
• Standart Montaj Delikleri: 22mm butonlar için standart montaj delikleri, kontrol paneli tasarımını ve üretimini basitleştirir. Paneller önceden delinebilir ve farklı buton konfigürasyonları için hazır hale getirilebilir.
• Belirgin Görsel ve Dokunsal Geri Bildirim: Geniş boyutları sayesinde, bu butonlar belirgin basış hissi ve görsel geri bildirim sağlar, bu da özellikle gürültülü veya dikkat dağıtıcı ortamlarda önemlidir.
• Çoklu Fonksiyon Seçenekleri: 22mm butonlar genellikle kontak tipleri, LED aydınlatma, farklı renkler ve farklı buton başı şekilleri gibi çeşitli varyasyonlarda sunulur, bu da çok yönlü uygulama imkanı sağlar.

Sarı Renk Kodlaması ve LED Aydınlatmalı Butonların Önemi

Endüstriyel kontrol sistemlerinde ve elektronik projelerde, butonların renkleri ve LED aydınlatma özellikleri önemli bir işlev görür. Özellikle sarı LED aydınlatmalı butonlar, belirli standartlara ve ergonomik prensiplere göre kullanılmaktadır.

Sarı Rengin Anlamı: Endüstriyel standartlara göre (IEC 60204, ANSI/NEMA) sarı renk genellikle "dikkat", "uyarı", "hazırlanma" veya "anormal durum" anlamına gelir. IC-180N butonunun sarı rengi, operatörlerin dikkatini çekmek, bir değişikliğe hazırlanmalarını sağlamak veya dikkatli olunması gereken durumlar için kullanılır.

LED Aydınlatmanın Fonksiyonu: Entegre LED aydınlatma, butonun sadece bir kontrol elemanı değil, aynı zamanda bir durum göstergesi olarak da işlev görmesini sağlar. Aydınlatmalı butonlar şu avantajları sunar:

• Durum Gösterimi: LED ışık, ilgili sistemin veya fonksiyonun aktif olduğunu gösterir.
• Dikkat Çekme: Sarı LED, özellikle operatörlerin dikkatini çekmek ve hazırlık gerektiren durumları vurgulamak için etkilidir.
• Görsel Uyarı: Sarı ışık, tehlikeli olmayan ancak dikkat gerektiren durumları belirtmek için evrensel bir koddur.
• Karanlık Ortamlarda Görünürlük: LED aydınlatma, düşük ışık koşullarında butonların kolay bulunabilmesini sağlar.

4 Pinli Yapının Avantajları: IC-180N butonun 4 pinli tasarımı, kontak ve LED fonksiyonlarının ayrı ayrı kontrol edilmesine olanak tanır. Bu yapı sayesinde:

• LED, buton basılı olmadığında bile bağımsız olarak kontrol edilebilir.
• LED'in sürekli yanması, yanıp sönmesi veya belirli koşullarda aktif olması programlanabilir.
• Buton kontakları ile LED beslemesi arasında elektriksel izolasyon sağlanır.
• Farklı voltaj seviyelerine sahip kontrol devreleri için esneklik sağlanır.

Sonuç olarak, IC-180N gibi sarı LED aydınlatmalı butonlar, özellikle uyarı, geçiş veya hazırlık durumlarını belirtmek için evrensel bir görsel kod sağlar ve kontrol panellerinin insan faktörü tasarımında önemli bir rol oynar.

Paket İçeriği

• IC-180N 22mm Sarı Plastik Buton (12V, 4P)
• Montaj somunu
• Sızdırmazlık contası
