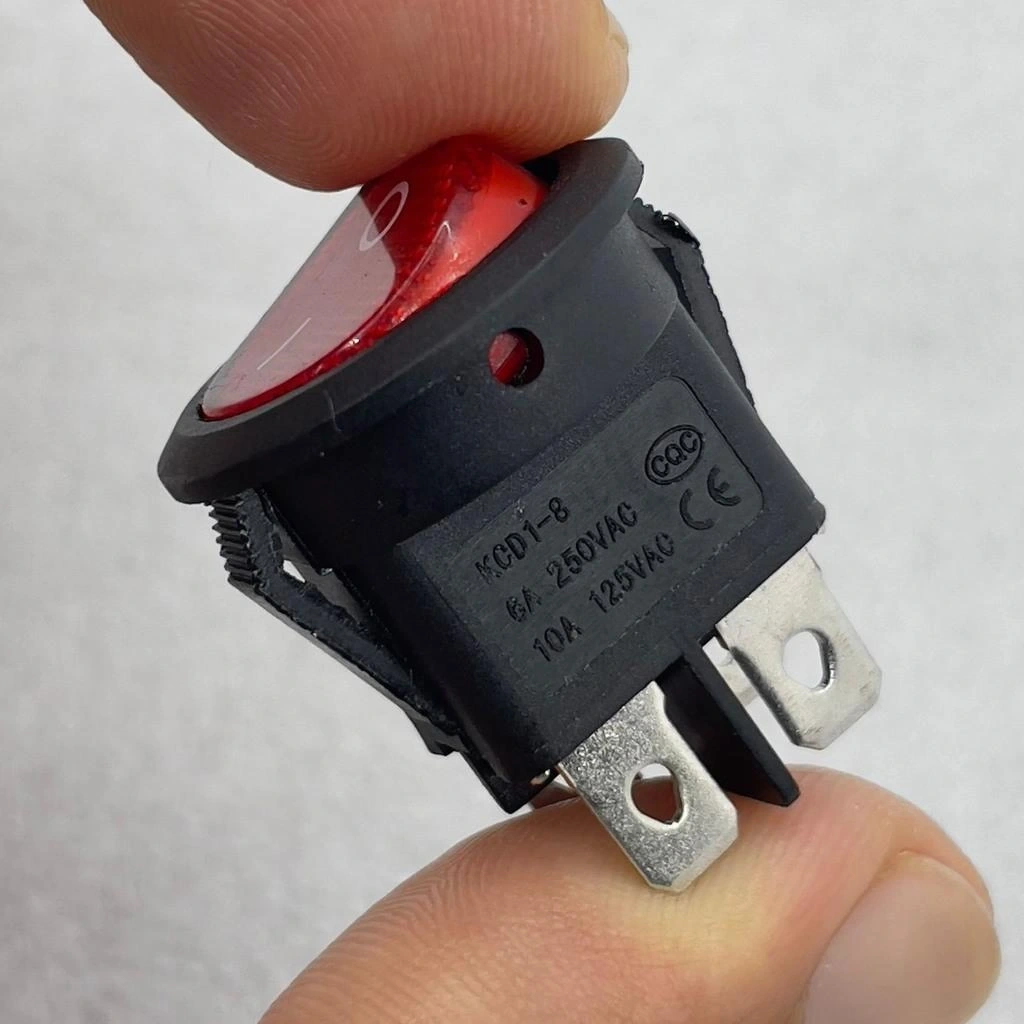

IC-131-4 Yuvarlak Işıklı Anahtar On-Off 4P

IC-131-4 Yuvarlak Işıklı Anahtar ON-OFF 4P

IC-131-4 Yuvarlak Işıklı Anahtar, elektrik devrelerinde belirli bağlantıları açma ve kapama işlevini yerine getiren bir anahtardır. Özellikle iki pozisyonlu (ON-OFF) olarak tasarlanmıştır ve dört kutuplu bir anahtardır. Bu anahtar, üzerinde bir ışık göstergesi bulunduğu için çalışma durumunu görsel olarak gösterir.

IC-131-4 Yuvarlak Işıklı Anahtar, elektrik devrelerinde güvenli şekilde açma ve kapama işlevini yerine getiren, çift devre kontrollü ve durum göstergeli bir komponenttir. 4 pinli tasarımı ve entegre LED göstergesi ile kullanıcılara çoklu devre kontrolü ve görsel geri bildirim sağlayan profesyonel bir üründür.

Çift devre kontrollü ve durumu gösteren bir anahtar mı arıyorsunuz? IC-131-4 Yuvarlak Işıklı Anahtar, ON-OFF (aç-kapa) konfigürasyonu ile iki bağımsız devreyi aynı anda kontrol ederken, entegre LED göstergesi ile anahtarın çalışma durumunu net şekilde gösterir.

4 pinli yapısıyla hem çift devre kontrolü hem de görsel bildirim sunma özelliğine sahiptir. Klasik siyah rengi ve kırmızı LED göstergesi ile kontrol panellerinize profesyonel bir görünüm katar.

DPST (Çift Kutuplu Tek Yönlü) yapısı ve LED göstergesi sayesinde, iki bağımsız devrenin eşzamanlı kontrolünü sağlayan bu anahtar, güvenlik sistemleri, çift güç kaynağı uygulamaları, çoklu aydınlatma kontrolü ve görsel geri bildirim gerektiren tüm projelerde ideal bir çözümdür.

---

Teknik Özellikler

IC-131-4 Yuvarlak Işıklı Anahtarın detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.

• Model: IC-131-4
• Tip: Yuvarlak Işıklı Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 4P (4 Pin)
• Kontak Tipi: DPST + LED (Çift Kutuplu Tek Yönlü + Gösterge)
• Form Faktörü: Yuvarlak
• Gösterge: Kırmızı LED
• LED Voltajı: 220V AC (modele göre değişebilir)

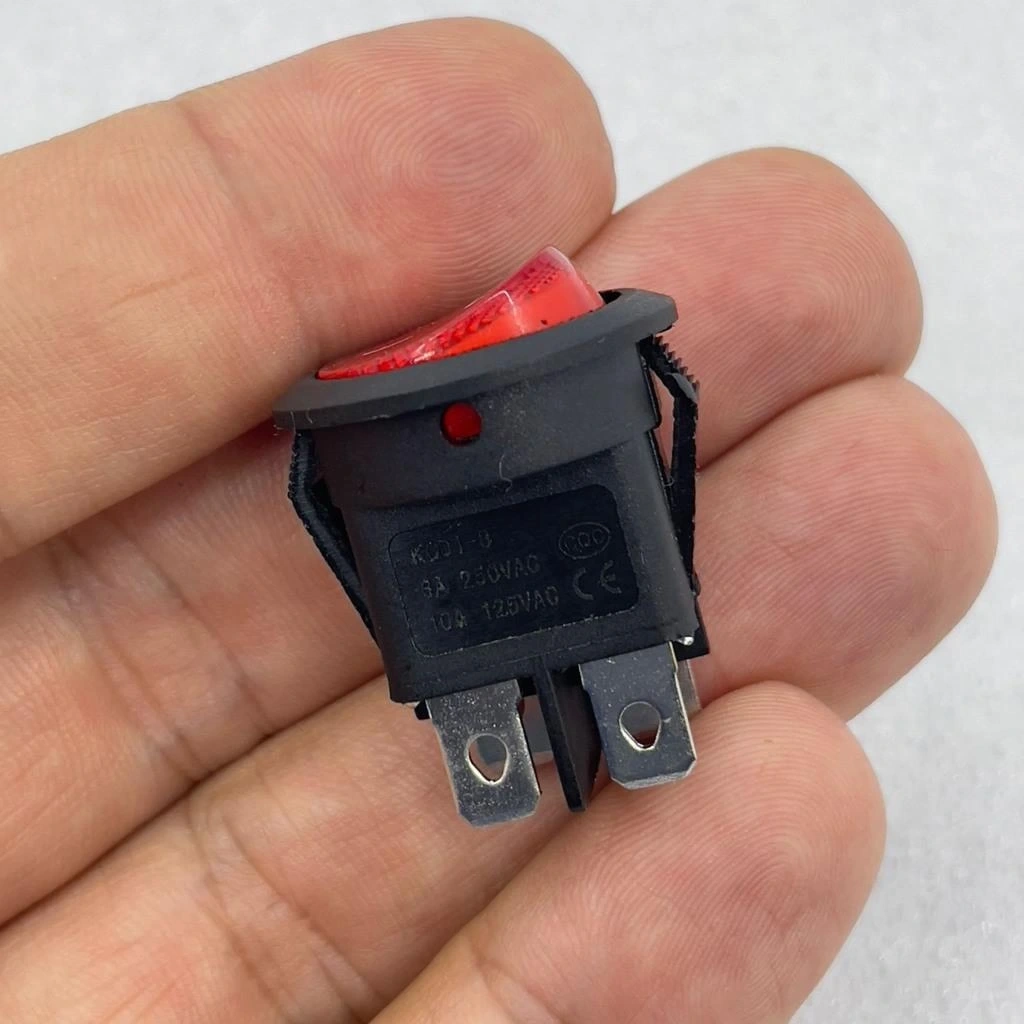

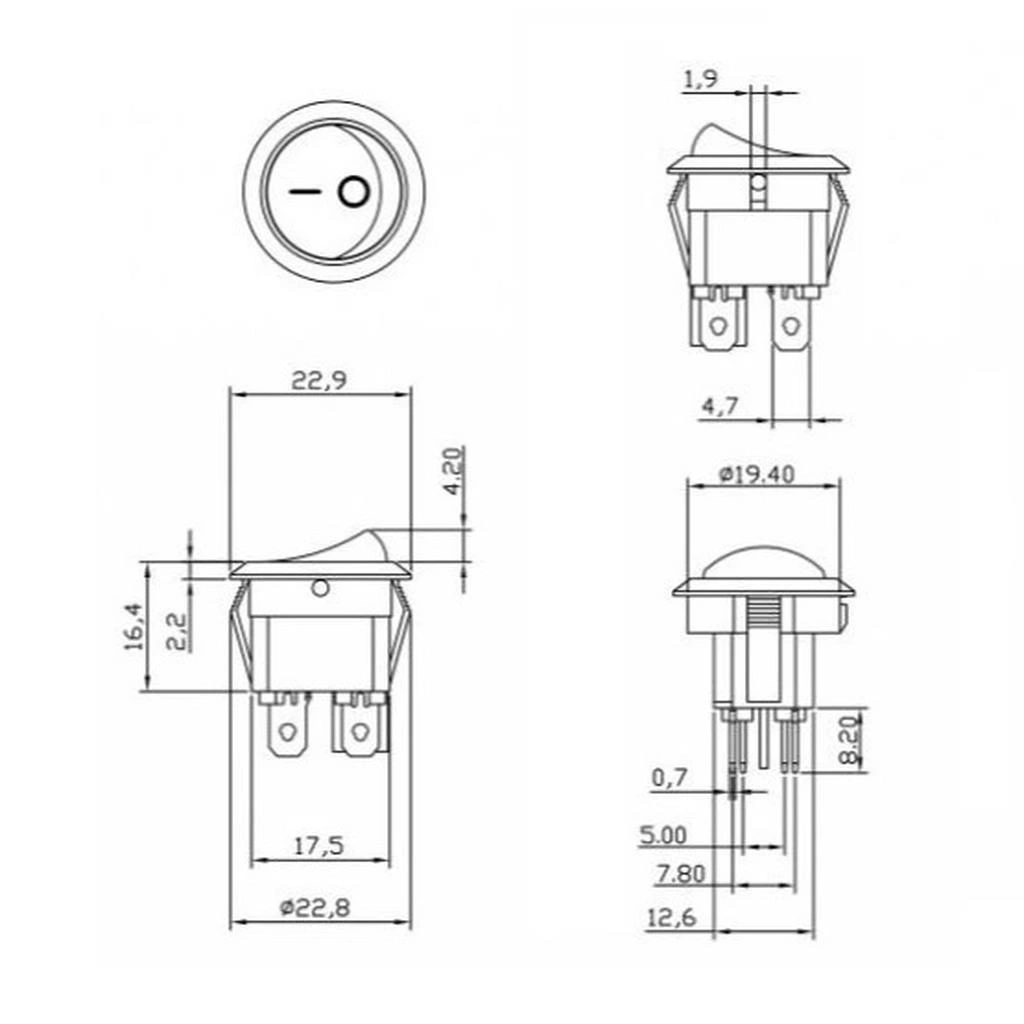

• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC (anahtar kontakları)
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• LED Rengi: Kırmızı
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri

---

Kullanım Avantajları

IC-131-4 ışıklı anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün çift devre kontrollü projelerde güvenle kullanılmasını sağlayan unsurları içerir.

• Çift Devre Kontrolü: İki bağımsız elektrik devresi tek anahtarla kontrol edilir.
• Görsel Bildirim: Entegre LED ile anahtarın durumunu gösterme.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Alan Tasarrufu: İki ayrı anahtar yerine tek anahtar kullanımı.
• Geniş Voltaj Aralığı: AC ve DC sistemlerde güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Net Durum Bildirimi: Kırmızı LED ile açık durum gösterimi.
• Eşzamanlı Kontrol: İki devrenin senkronize yönetimi.

---

İdeal Kullanım Alanları

Bu 4 pinli ışıklı anahtar özellikle çift devre kontrolü gerektiren uygulamalarda kullanım için idealdir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.

• Çift Aydınlatma Kontrolü: İki farklı aydınlatma grubunun yönetimi
• Stereo Ses Sistemleri: Sağ ve sol kanal kontrolü
• Güvenlik Sistemleri: Yedekli devre kontrolü ve durum gösterimi
• Çift Güç Kaynağı Kontrolü: İki bağımsız güç hattı yönetimi
• Endüstriyel Kontrol Panelleri: Çoklu sistem yönetimi ve durum gösterimi
• Elektronik Projeler: Çift akım yollu LED ve devre uygulamaları
• Otomotiv Aksesuarları: Çift fonksiyonlu elektrikli bileşenler
• Isıtma ve Soğutma Sistemleri: İki farklı ünitenin kontrolü
• Test Ekipmanları: Çift kanallı ölçüm ve kontrol cihazları
• Hobi Elektroniği: Çift devreli projeler ve durum göstergeli uygulamalar

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.

---

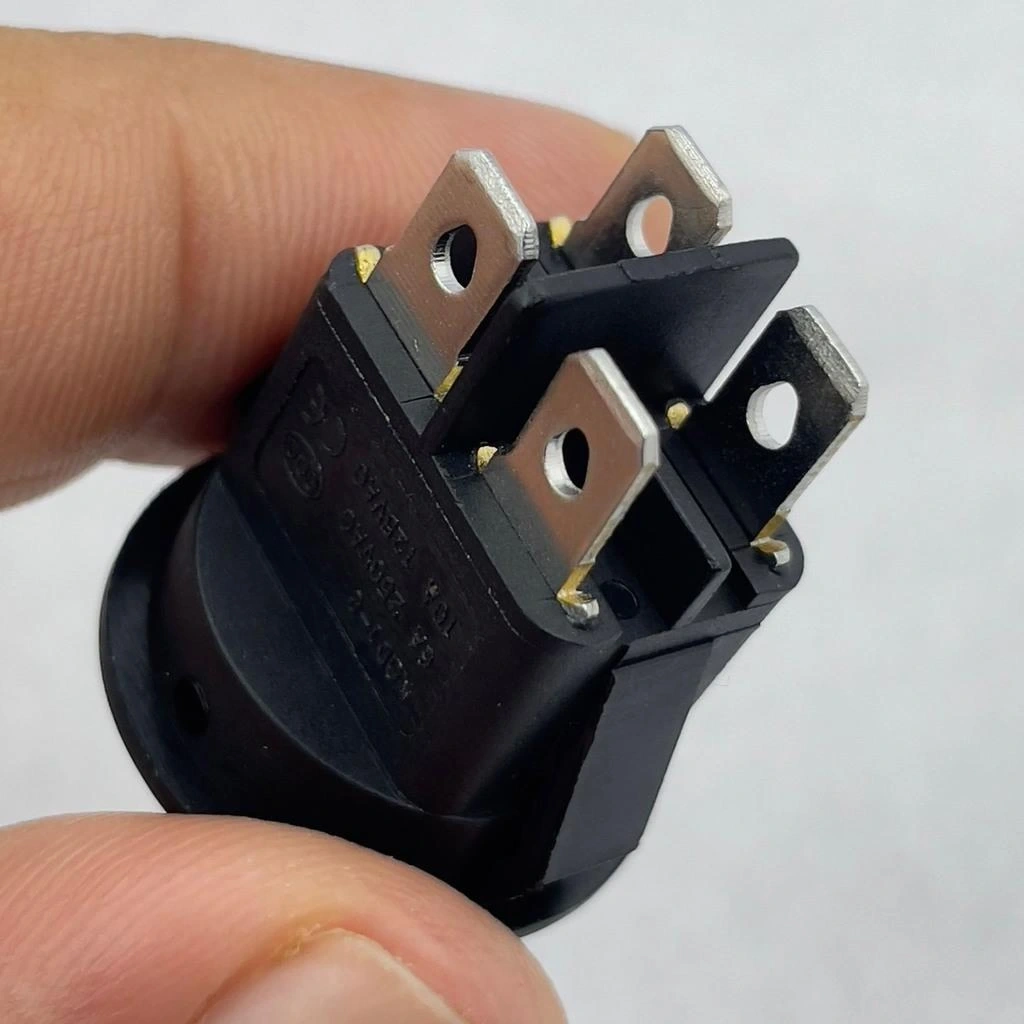

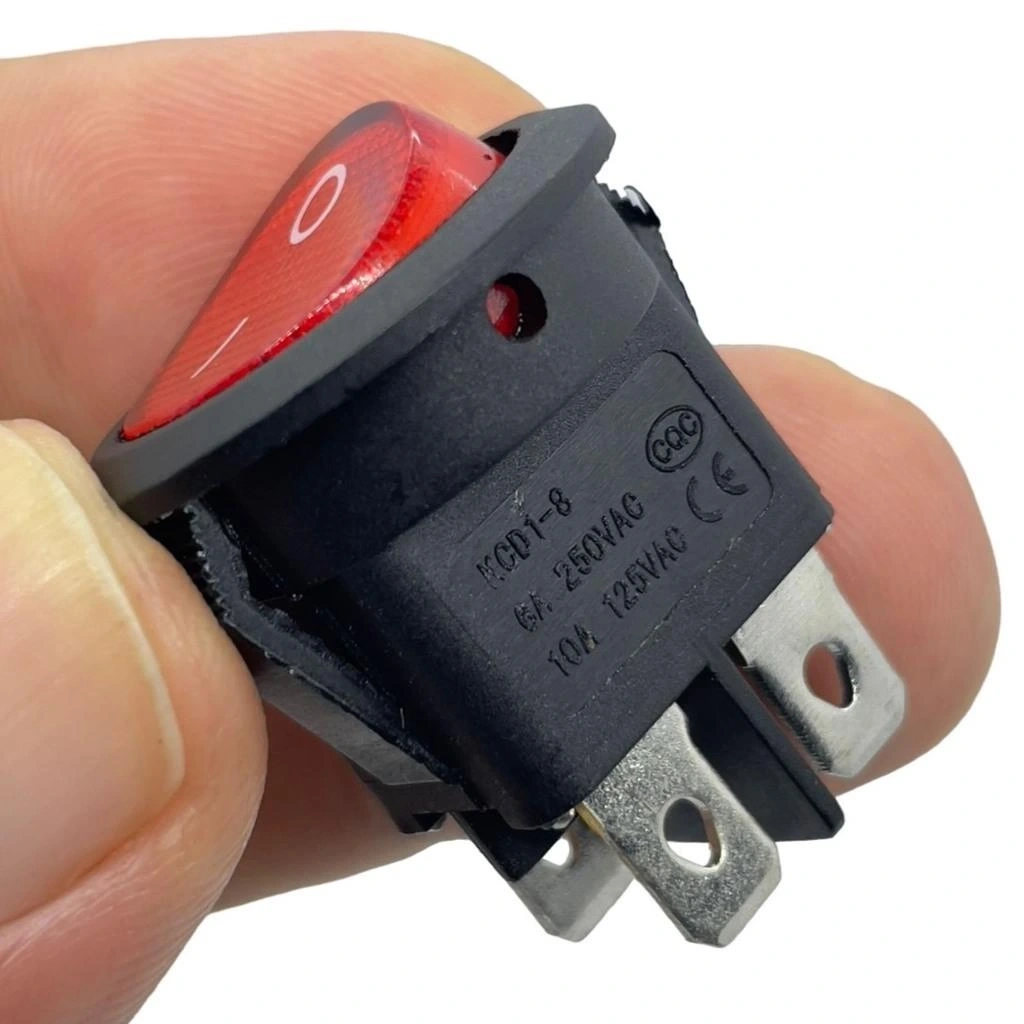

4 Pin Yapısı ve Çift Devre Kontrol Prensibi

IC-131-4 yuvarlak ışıklı anahtar, DPST (Çift Kutuplu Tek Yönlü) yapısı ve LED göstergesi ile 4 pin bağlantı düzenine sahiptir. Bu yapı, aynı anda iki bağımsız devreyi kontrol etme ve çalışma durumunu görsel olarak bildirme imkanı sağlar.

4 pin bağlantı şeması aşağıdaki gibi düzenlenir (model ve üreticiye göre değişebilir):

• Pin 1: İlk devre girişi
• Pin 2: İlk devre çıkışı
• Pin 3: İkinci devre girişi
• Pin 4: İkinci devre çıkışı (veya LED terminali)

Bazı modellerde, Pin 3 ve Pin 4 ikinci devre için kullanılırken, LED bağlantısı dahili olarak yapılmıştır. Diğer modellerde ise, Pin 4 LED kontrolü için kullanılabilir ve ikinci devre için sadece üç pin aktif olur. Tam bağlantı şeması için ürün ile birlikte gelen dokümanları kontrol etmek veya multimetre ile pinleri belirlemek önemlidir.

Çift devre kontrol prensibi (DPST yapısı) şu şekilde çalışır:

• OFF Konumunda: Her iki devrede de akım geçişi kesilir, LED söner.
• ON Konumunda: Her iki devrede de akım geçişi sağlanır, LED yanar.

Bu yapı, aşağıdaki avantajları sağlar:

• Eşzamanlı Kontrol: İki bağımsız devreyi aynı anda açıp kapatabilme.
• Tam İzolasyon: Devreler arasında elektriksel izolasyon, farklı voltaj seviyelerinde çalışma imkanı.
• Güvenlik: Kritik sistemlerde yedekli kontrol imkanı.
• Basitleştirme: İki ayrı anahtar yerine tek anahtar kullanımı ile kontrol paneli basitleştirme.

LED gösterge, anahtarın açık konumda olduğunu göstererek, özellikle karanlık veya loş ortamlarda hangi sistemlerin aktif olduğunu anlamayı kolaylaştırır. Kırmızı LED, evrensel olarak "açık" veya "aktif" durumu belirtir ve uzak mesafeden bile kolaylıkla görülebilir.

4 pin yapısı, tek bir anahtar ile karmaşık kontrol senaryoları oluşturmaya olanak tanır. Örneğin, iki farklı devre tipini (AC ve DC), farklı voltaj seviyelerindeki devreleri (5V ve 12V) veya farklı fonksiyonel birimleri (aydınlatma ve ses) aynı anda kontrol etmek mümkündür.

---

Çift Devre Uygulamaları ve Faydalı Bağlantı Örnekleri

Bu bölümde IC-131-4 ışıklı anahtarın pratik kullanım alanları ve çift devre bağlantı örnekleri hakkında detaylı bilgiler bulabilirsiniz.

IC-131-4 yuvarlak ışıklı anahtarın 4 pinli DPST yapısı, birçok yaratıcı ve fonksiyonel uygulama için geniş imkanlar sunar. İşte bu anahtarla gerçekleştirilebilecek çift devre uygulamaları ve faydalı bağlantı örnekleri:

1. Çift Aydınlatma Grubu Kontrolü
İki farklı aydınlatma grubunu (örneğin, iç aydınlatma ve dış aydınlatma) tek bir anahtarla kontrol etmek mümkündür. Bu bağlantıda:

• Pin 1'e güç kaynağının pozitif/faz hattı bağlanır.
• Pin 2'ye ilk aydınlatma grubunun pozitif/faz girişi bağlanır.
• Pin 3'e yine güç kaynağının pozitif/faz hattı bağlanır (ilkiyle aynı hat).
• Pin 4'e ikinci aydınlatma grubunun pozitif/faz girişi bağlanır.
• Her iki aydınlatma grubunun negatif/nötr bağlantıları doğrudan güç kaynağının negatif/nötr hattına yapılır.

Bu düzende, anahtar ON konumuna getirildiğinde her iki aydınlatma grubu da açılır, OFF konumunda ise kapanır. LED gösterge, aydınlatmaların açık olduğunu uzaktan bile görmeyi sağlar.

2. Güç ve Sinyal Hattı Kontrolü
Bir cihazın hem güç hattını hem de sinyal/kontrol hattını tek bir anahtarla açıp kapatmak için kullanılır. Örneğin, bir amfi sisteminde:

• İlk devre (Pin 1-2), cihazın ana güç beslemesini kontrol eder.
• İkinci devre (Pin 3-4), sinyal giriş hattını veya kontrol hattını yönetir.

Bu sayede, cihaz açıldığında hem güç hem de sinyal aynı anda etkinleşir, kapatıldığında ise her ikisi de devre dışı kalır. Bu, özellikle ses sistemleri, video ekipmanları veya veri iletişim hatları için idealdir.

3. Paralel Bağlantı ile Yüksek Akım Kapasitesi
Anahtarın akım kapasitesini artırmak için, iki devre grubu paralel bağlanabilir:

• Pin 1 ve Pin 3 birlikte güç kaynağının pozitif/faz hattına bağlanır.
• Pin 2 ve Pin 4 birlikte yüke giden hatta bağlanır.

Bu bağlantı sayesinde, anahtarın akım kapasitesi teorik olarak iki katına (12A) çıkarılabilir. Bu, yüksek güç gerektiren aydınlatma grupları, motorlar veya ısıtıcılar için faydalıdır. Ancak kablo kesitlerinin de uygun şekilde seçilmesi önemlidir.

4. AC Şebeke Güvenliği için Faz ve Nötr Kesimi
AC şebeke beslemeli cihazlar için, hem faz hem de nötr hattını kesmek güvenlik açısından idealdir:

• İlk devre (Pin 1-2), cihaza giden faz hattını kontrol eder.
• İkinci devre (Pin 3-4), cihaza giden nötr hattını kontrol eder.

Bu bağlantı, cihazın tamamen enerjisiz kalmasını sağlar ve özellikle laboratuvar ekipmanları, endüstriyel makineler veya yüksek güvenlik gerektiren sistemler için uygundur.

5. Stereo Ses Sistemleri
Stereo ses sistemlerinde, sağ ve sol kanal kontrolü için idealdir:

• İlk devre (Pin 1-2), sağ kanal sinyal hattını kontrol eder.
• İkinci devre (Pin 3-4), sol kanal sinyal hattını kontrol eder.

Bu bağlantı, ses sistemlerinde kanal seçimi veya her iki kanalın eşzamanlı kontrolü için kullanılır. Özellikle DJ ekipmanları, stüdyo sistemleri veya ev sinema sistemlerinde faydalıdır.

6. Batarya Yedekleme Sistemleri
Bir ana güç kaynağı ve yedek batarya sisteminin kontrolü için kullanılabilir:

• İlk devre (Pin 1-2), ana güç kaynağından gelen hattı kontrol eder.
• İkinci devre (Pin 3-4), yedek batarya sisteminden gelen hattı kontrol eder.

Bu düzende, anahtar ON konumunda her iki güç kaynağı da aktif olur (örneğin paralel çalışma veya şarj durumu için), OFF konumunda ise her ikisi de devre dışı kalır.

7. Mikrodenetleyici Projeleri
Arduino veya Raspberry Pi gibi mikrodenetleyici projelerinde, hem güç hem de kontrol sinyallerini yönetmek için kullanılır:

• İlk devre (Pin 1-2), mikrodenetleyicinin güç beslemesini kontrol eder.
• İkinci devre (Pin 3-4), bir sinyal hattını veya röle tetikleme devresini kontrol eder.

Bu bağlantı, otomatik sistemlerde manuel müdahale imkanı sağlar ve programlanabilir sistemlerde yedekli kontrol imkanı sunar.

---

LED Gösterge ve Durum Bildirimi Avantajları

IC-131-4 ışıklı anahtarın LED gösterge özellikleri ve sağladığı durum bildirimi avantajları hakkında detaylı bilgiler bulabilirsiniz.

IC-131-4 yuvarlak anahtarın entegre LED göstergesi, basit bir görsellikten çok daha fazlasını sunar. Durum bildirimi sağlayan bu özellik, çeşitli uygulamalarda kullanıcılara önemli avantajlar sağlar:

1. Anlık Durum Farkındalığı
LED gösterge, anahtarın açık konumda olduğunu anında ve açıkça gösterir. Bu, özellikle çok sayıda anahtar veya kontrol içeren panellerde, hangi sistemlerin aktif olduğunu hızlıca görmeyi sağlar. Kullanıcılar, bir bakışta sistemin durumunu anlayabilir, bu da hem operasyonel verimlilik hem de güvenlik açısından önemlidir.

2. Düşük Işık ve Karanlık Ortamlarda Görünürlük
Kırmızı LED gösterge, düşük ışık koşullarında veya tamamen karanlık ortamlarda bile kolaylıkla görülebilir. Bu özellik, gece kullanılan araçlarda, arka panel aydınlatması olmayan ekipmanlarda veya karanlık çalışma alanlarında büyük avantaj sağlar. Kullanıcılar, ek aydınlatma ihtiyacı duymadan sistemin durumunu kontrol edebilir.

3. Enerji Tasarrufu Bilinci
Yanan LED, devrelerin aktif olduğunu sürekli hatırlatarak gereksiz enerji tüketimini önlemeye yardımcı olur. Kullanılmayan sistemlerin açık kalması durumunda, görsel uyarı sayesinde kullanıcılar aktif devreleri fark eder ve kullanılmadığında kapatabilir. Bu, özellikle batarya ile çalışan sistemlerde veya enerji tüketiminin kritik olduğu uygulamalarda önemlidir.

4. Sorun Teşhisi ve Güvenlik
LED gösterge, sistemin durumu hakkında anında geri bildirim sağlar. Örneğin, anahtarın açık konumda olmasına rağmen LED yanmıyorsa, güç kaynağı sorunu, sigorta hatası veya devre kesintisi olabilir. Bu görsel geri bildirim, sorun teşhisini kolaylaştırır ve güvenlik açısından ek bir kontrol katmanı sağlar.

5. Ergonomik Avantajlar ve Kullanıcı Deneyimi
LED gösterge, kullanıcı arayüzünü daha sezgisel ve kullanıcı dostu hale getirir. Renkli görsel ipuçları, karmaşık panellerde bile kolay navigasyon sağlar. Kırmızı renk, evrensel olarak dikkat ve aktivite anlamına geldiğinden, farklı kültürlerde ve kullanım ortamlarında bile anlaşılırdır.

6. Profesyonel Görünüm ve Estetik
LED göstergeli anahtarlar, kontrol panellerine profesyonel bir görünüm katar. Modern cihazlarda beklenen görsel geri bildirim, kullanıcıya kalite ve güvenilirlik hissi verir. Siyah gövde üzerindeki kırmızı LED, klasik ve endüstriyel bir estetik sunar.

7. Çoklu Fonksiyon Gösterimi
Anahtar, çift devre kontrol ederken LED gösterge tek bir bildirim noktası sağlar. Bu, paneldeki görsel karmaşıklığı azaltırken, iki bağımsız sistemin durum bilgisini tek bir noktadan sunarak kullanım kolaylığı sağlar.

8. Düşük Güç Tüketimi
Modern LED teknolojisi, minimal enerji tüketimi ile etkili görsel bildirim sağlar. LED gösterge, devrenin genel enerji tüketimini önemli ölçüde artırmadan net bir görsel uyarı sunar. Bu verimlilik, uzun süreli kullanımda önemli avantaj sağlar.

Bu avantajlar, IC-131-4 ışıklı anahtarı sadece bir kontrol elemanı değil, aynı zamanda etkili bir kullanıcı arayüzü bileşeni haline getirir. LED gösterge sayesinde, kullanıcılar sistemlerini daha güvenli, daha verimli ve daha sezgisel bir şekilde yönetebilir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.

• 1 x IC-131-4 Yuvarlak Işıklı Anahtar (ON-OFF, 4P)

---
