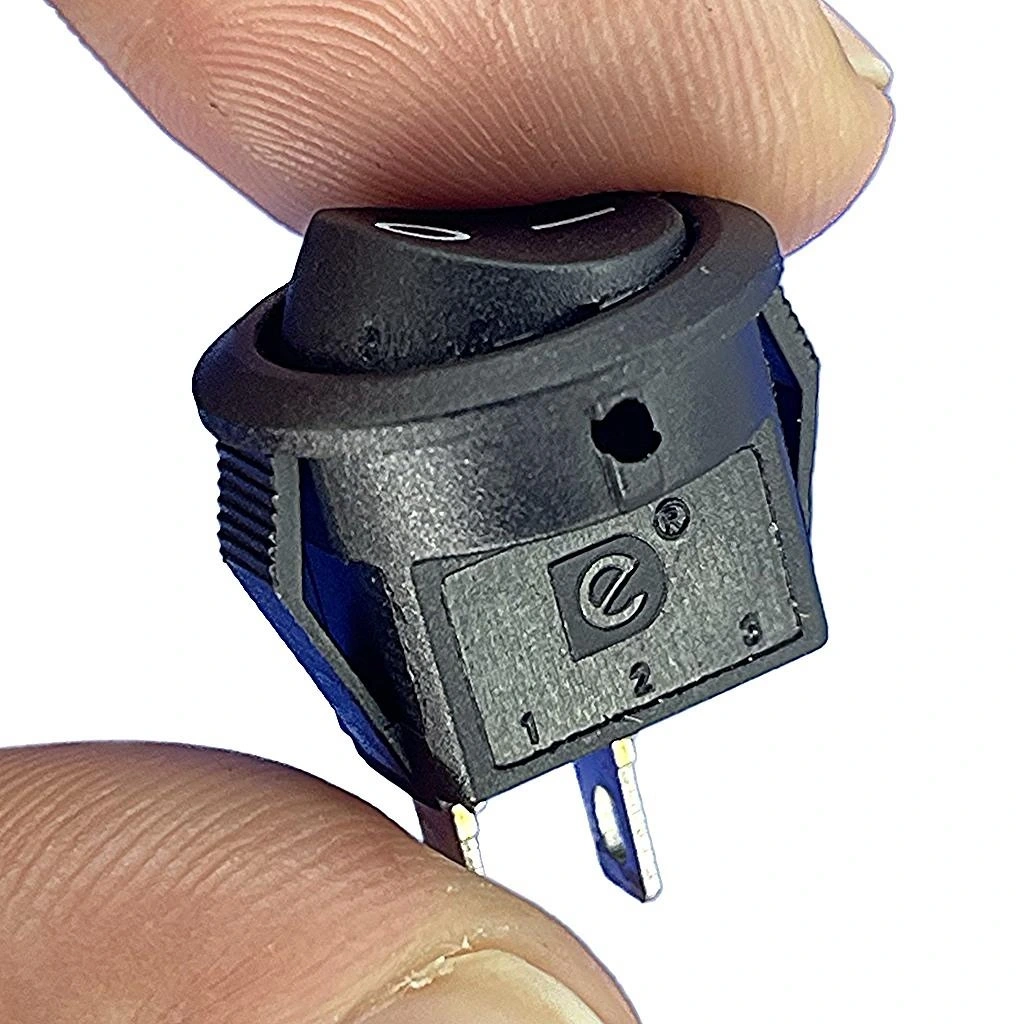

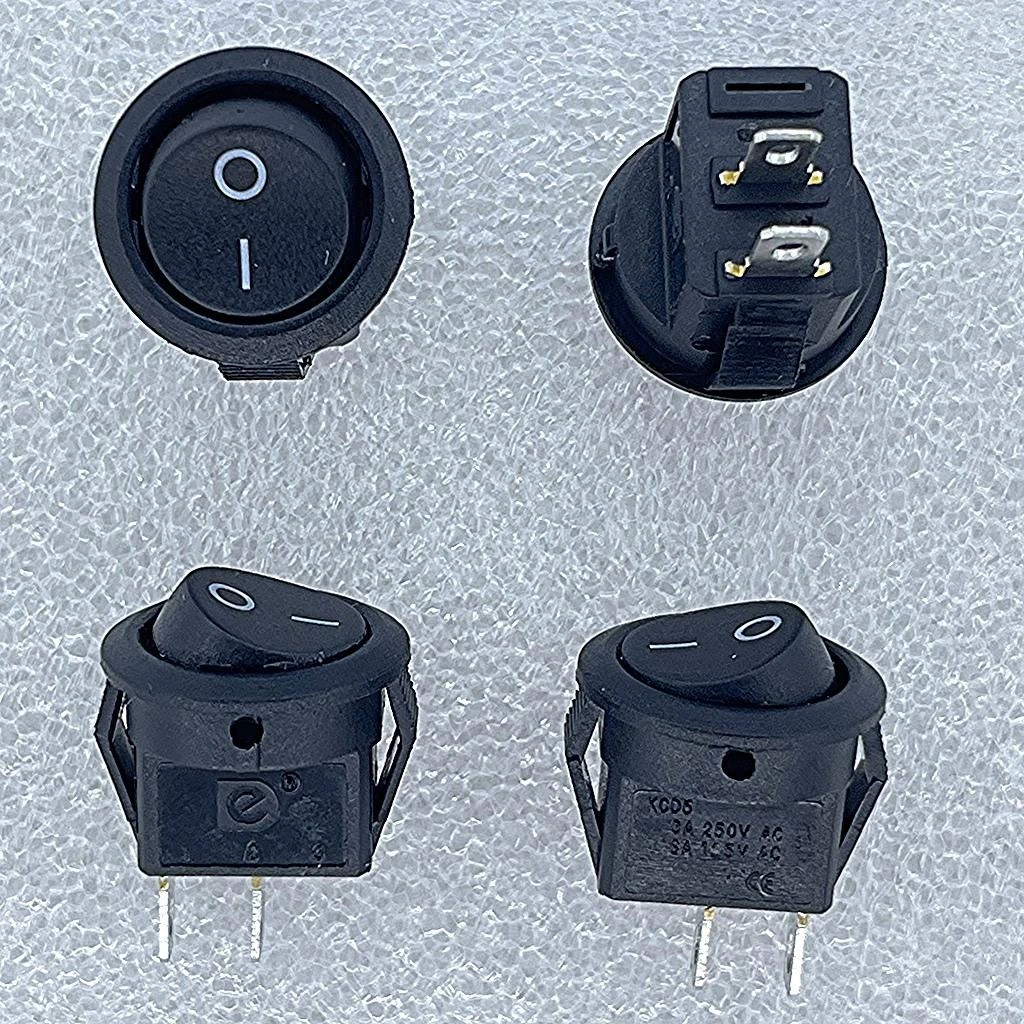

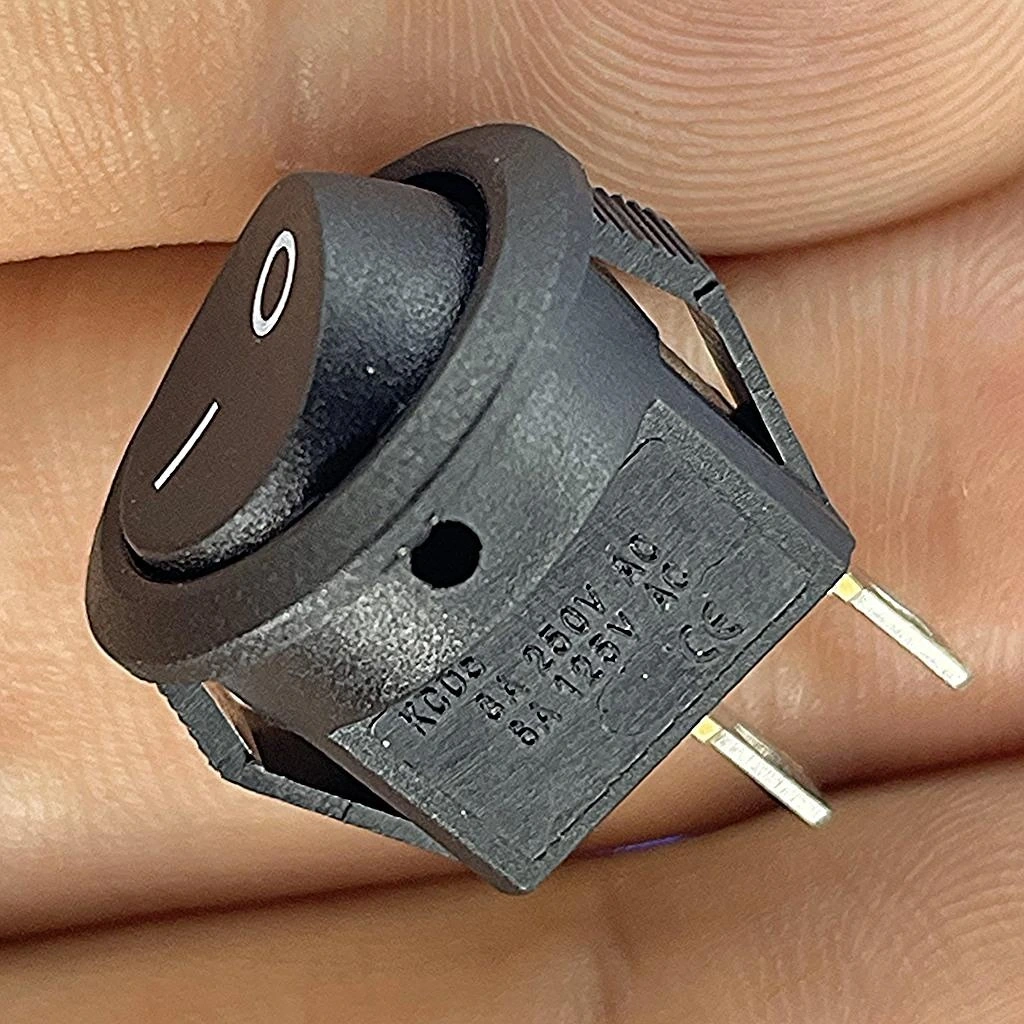

IC-134E Siyah Yuvarlak Anahtar Işıksız On-Off 2P

IC-134E Siyah Yuvarlak Anahtar Işıksız ON-OFF 2P

IC-134E, siyah renkli, yuvarlak formda tasarlanmış ve aydınlatma özelliği bulunmayan bir ON-OFF anahtarıdır. 2 pinli bağlantı yapısı ile basit elektrik devrelerinde açma-kapama işlevi sağlar. Estetik ve kompakt bir çözüm sunar.

Elektronik projeleriniz için sade ve fonksiyonel bir güç anahtarı mı arıyorsunuz? IC-134E Siyah Yuvarlak Anahtar, basit ON-OFF (açma-kapama) kontrolü sağlayan kompakt bir komponenttir. 2 pinli yapısıyla temel elektrik devrelerini kontrol etmek için ideal olan bu ışıksız anahtar, şık siyah tasarımı ve dayanıklı yapısıyla dikkat çeker.

Standart panellere kolay monte edilebilen bu yuvarlak anahtar, elektronik cihazlar, küçük aletler ve DIY projeler için güvenilir bir kontrol çözümü sunar. Tek kutuplu yapısı ile basit devre kontrolü sağlarken, sağlam mekanizması sayesinde uzun ömürlü performans gösterir.

Teknik Özellikler

• Model: IC-134E
• Tip: Yuvarlak Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 2P (2 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Yuvarlak
• Gösterge: Işıksız
• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >10,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Bakır Alaşımı

Kullanım Avantajları

• Basit ON-OFF Kontrolü: Net ve anlaşılır iki konumlu çalışma.
• Kompakt Tasarım: Minimum alan gerektiren uygulamalar için ideal.
• Kolay Montaj: Standart 12mm delik ile panellere hızlı entegrasyon.
• Yüksek Akım Kapasitesi: 6A değeri ile güçlü cihazları kontrol etme.
• Sağlam Yapı: Dayanıklı plastik gövde ile uzun ömürlü kullanım.
• Şık Görünüm: Siyah renk ile her panele uyum sağlama.
• Ekonomik Çözüm: Uygun fiyatlı ve güvenilir performans.
• Geniş Voltaj Aralığı: AC ve DC sistemlerde kullanım imkanı.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• Net Konum Bildirimi: Belirgin tıklama hissi ile durumu anlama.

İdeal Kullanım Alanları

• Elektronik Projeler: DIY devreleri ve hobi sistemleri
• Küçük Ev Aletleri: Kahve makineleri, mikserler, vantilatörler
• Ses Ekipmanları: Amplifikatörler, hoparlör sistemleri
• Işıklandırma Sistemleri: LED ve lamba kontrolleri
• Laboratuvar Ekipmanları: Test cihazları ve ölçüm aletleri
• Oyuncaklar: Elektronik ve pilli oyuncaklar
• Güç Kaynakları: DC adaptörler ve besleme üniteleri
• Araç Aksesuarları: Sonradan takılan elektronik ekipmanlar
• Model RC Sistemleri: Kumanda ve güç kontrolleri
• Taşınabilir Cihazlar: Küçük elektronik aletler ve ekipmanlar

Montaj ve Kullanım İpuçları

ON-OFF Mekanizması

IC-134E yuvarlak anahtarı, klasik bir ON-OFF (açma-kapama) mekanizmasına sahiptir. Bu tip anahtarlar, iki pozisyonlu yapılarıyla elektrik devresinin tamamen açılıp kapanmasını sağlar.

Açık konumda (ON), anahtar içindeki kontaklar birleşir ve elektrik akımının geçişine izin verir. Bu durumda, bağlı cihaz çalışır veya devre aktif hale gelir. Kapalı konumda (OFF) ise kontaklar ayrılır, akım kesilir ve cihaz devre dışı kalır.

Anahtarın üzerine uygulanan basınç, iç mekanizmadaki yaylar ve kontaklar aracılığıyla iki konum arasında geçiş sağlar. Her konumda, anahtar stabil bir şekilde kalır ve kullanıcının sürekli basılı tutmasına gerek kalmaz. Bu özellik, uzun süreli açık veya kapalı kalması gereken uygulamalar için idealdir.

Bu basit ama etkili mekanizma, genel amaçlı elektrik kontrolü için en temel ve güvenilir yöntemlerden biridir. Herhangi bir elektronik cihazın ana güç kontrolü için mükemmel bir çözüm sunar.

2 Pin Bağlantı Şeması

IC-134E anahtarı, SPST (Tek Kutuplu Tek Yönlü) yapısıyla 2 pin bağlantı şemasına sahiptir. Bu basit yapı, temel bir elektrik devresi açma-kapama kontrolü için idealdir.

• Pin 1: Güç kaynağı bağlantısı (Giriş)
• Pin 2: Yük bağlantısı (Çıkış)

Standart bir bağlantı şemasında, Pin 1'e güç kaynağından gelen pozitif veya faz hattı bağlanır. Pin 2'ye ise kontrol edilecek cihaza veya devreye giden hat bağlanır. Anahtar açık konumdayken (ON), bu iki pin arasında elektriksel bağlantı kurulur ve akım geçişi olur. Kapalı konumda (OFF) ise pinler arasında bağlantı kesilir ve akım geçişi durdurulur.

Güvenlik açısından, özellikle AC devrelerinde, anahtarın her zaman faz hattına bağlanması önerilir. Nötr hat ise doğrudan cihaza bağlanır ve anahtardan geçmez. Bu şekilde, anahtar kapalı konumdayken cihazın tamamen enerjisiz kalması sağlanır.

Düşük voltajlı DC uygulamalarda ise, anahtarın genellikle pozitif hatta bağlanması tercih edilir. Basit elektronik projelerde, anahtar devrenin herhangi bir noktasına yerleştirilebilir, ancak güç kaynağına yakın olması önerilir.

Paket İçeriği

• 1 x IC-134E Siyah Yuvarlak Anahtar (Işıksız, ON-OFF, 2P)
