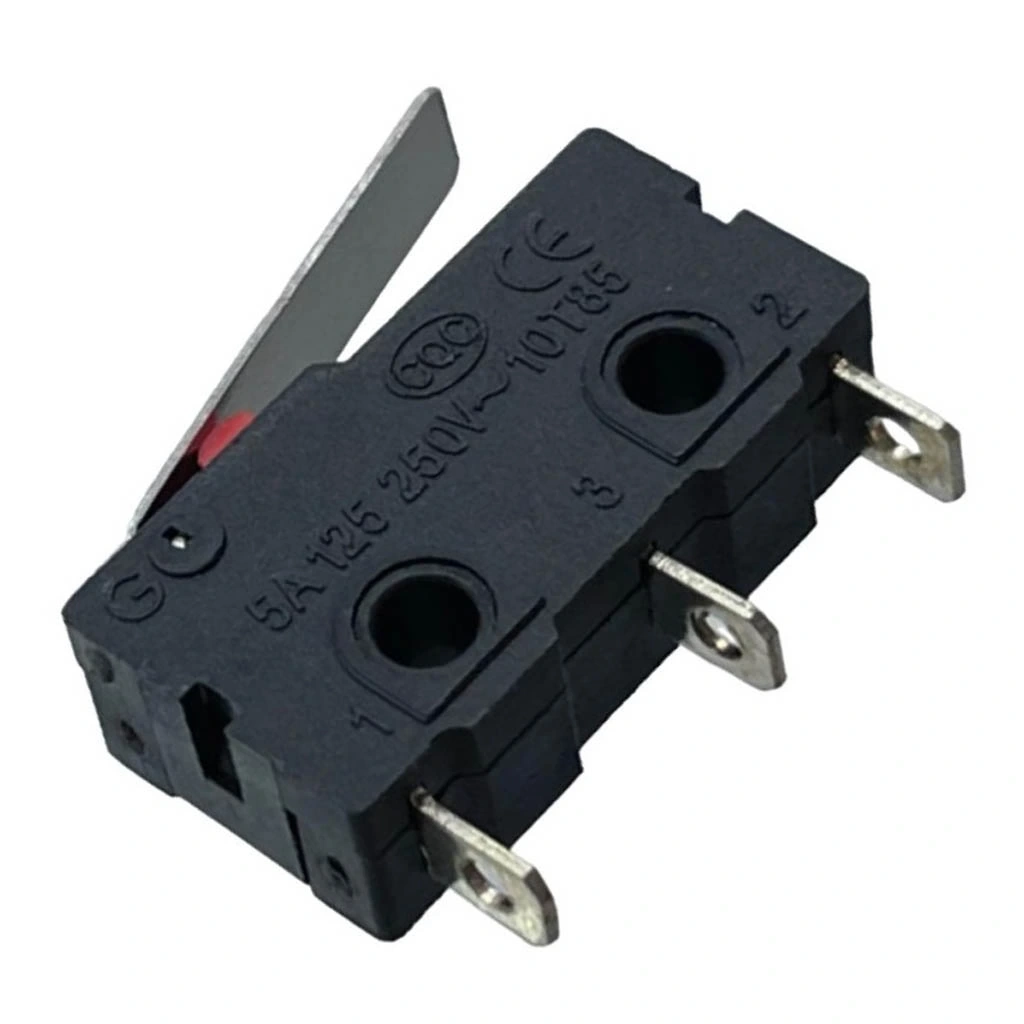

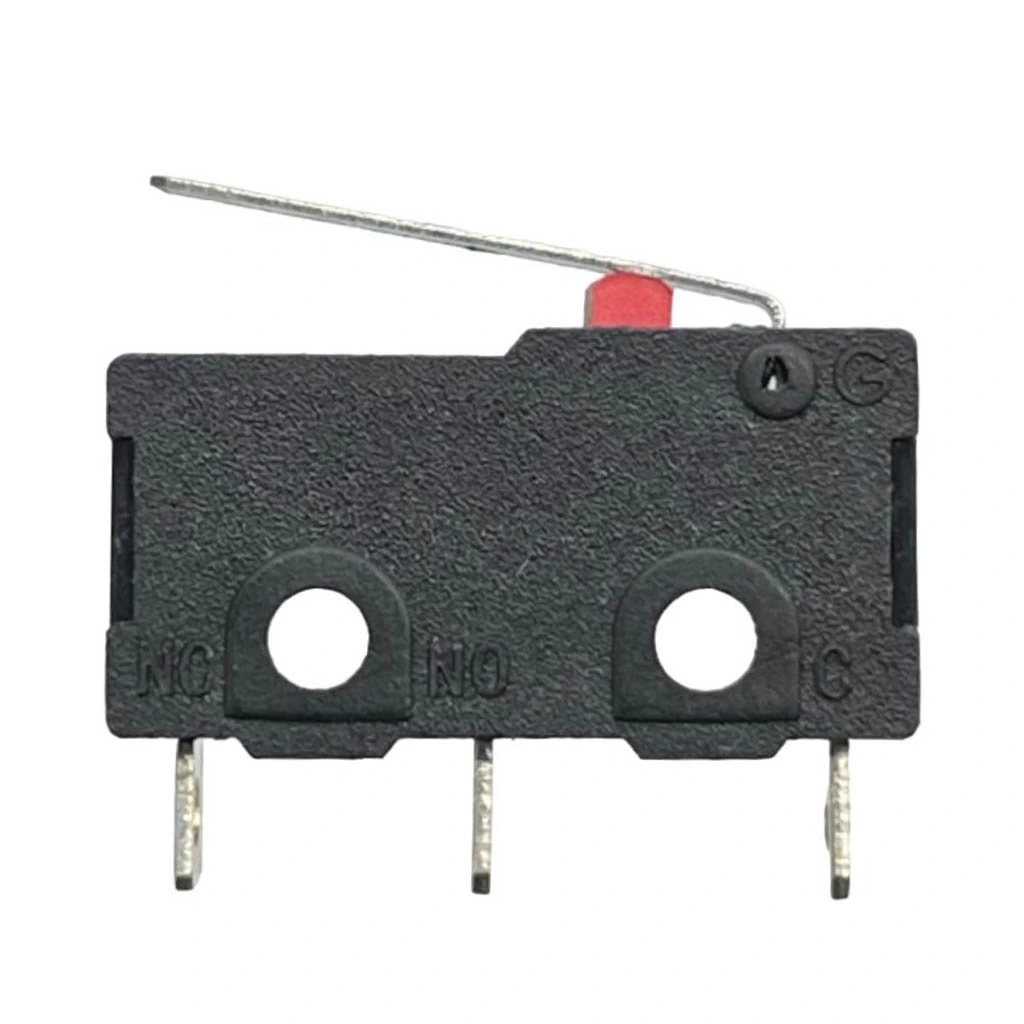

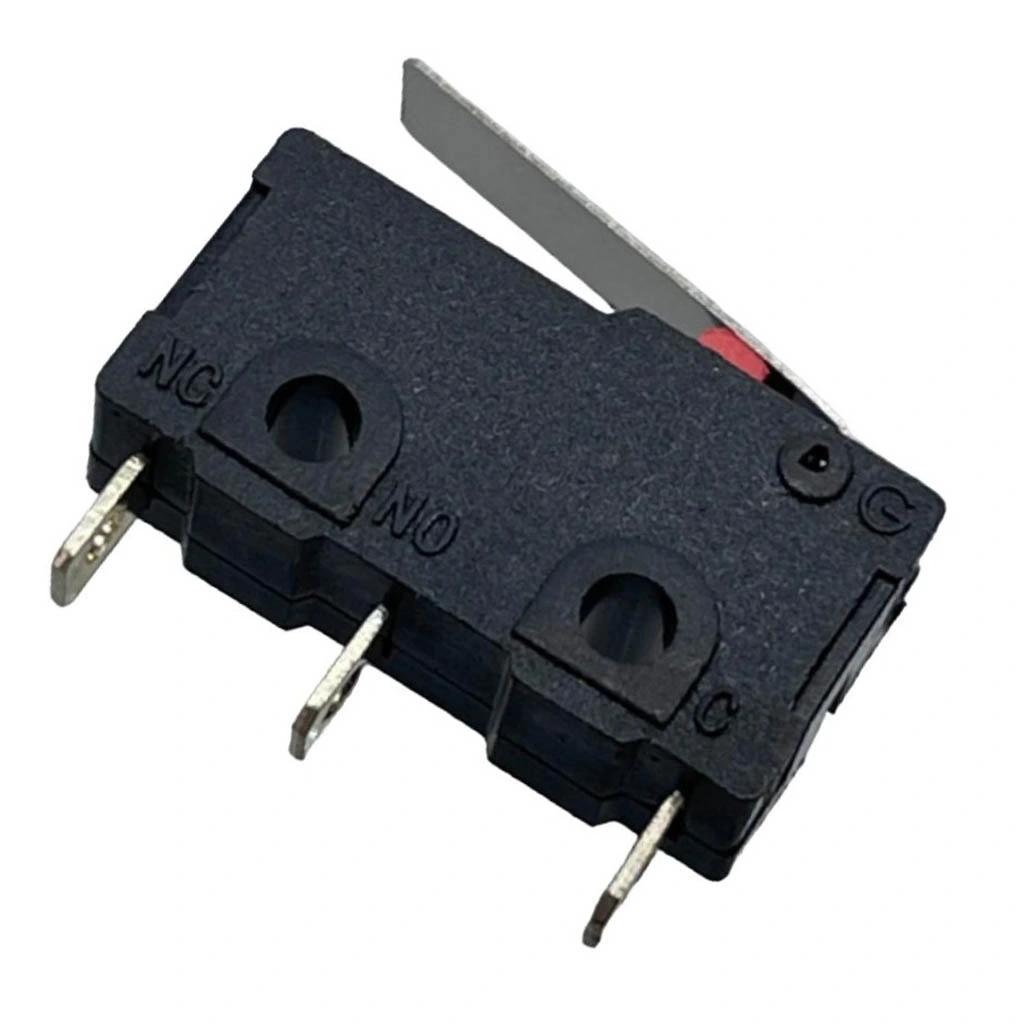

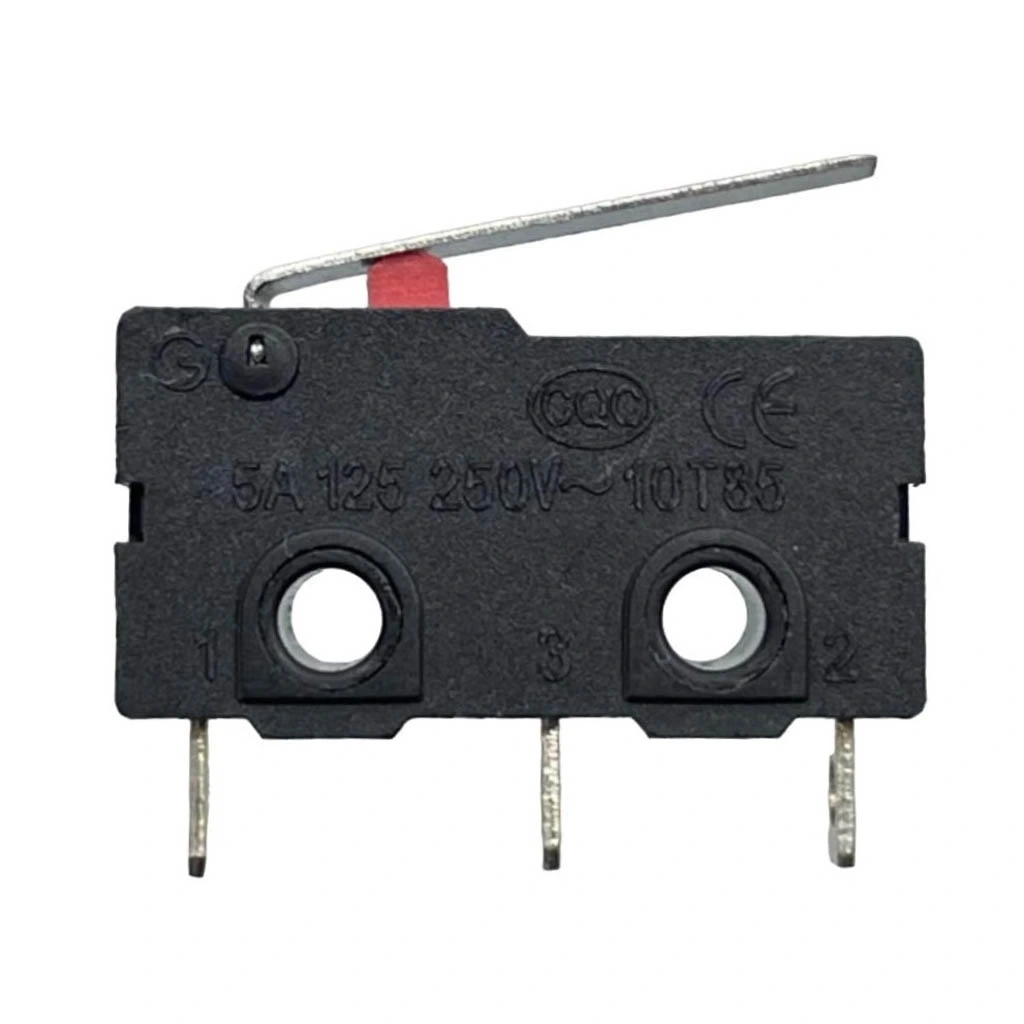

IC-163-0 Paletli Micro Switch Lehim Bacak

IC-163-0 Paletli Micro Switch Lehim Bacak

IC-163-0, lehim bacaklı palet tasarımı ile öne çıkan bir mikro anahtardır. Bu mikro anahtarlar, belirli bir devrenin açılmasını veya kapanmasını sağlamak için kullanılır ve elektronik cihazlarda yaygın olarak kullanılırlar.

IC-163-0 Paletli Micro Switch, standart boyutlarda üretilmiş, metal kolu sayesinde hassas algılama özelliği sunan, kompakt ve dayanıklı bir anahtarlama çözümüdür. Lehim bacak terminalleri ile kablo bağlantılarında güvenilir bağlantı imkanı sunan bu mikro switch, endüstriyel uygulamalardan hobi projelerine kadar geniş bir kullanım alanına sahiptir.

Paletli (kollu) tasarımı, gelen hareketleri algılama ve düşük kuvvetle tetiklenme avantajı sunarak limit switch ve pozisyon algılama uygulamalarında üstün performans gösterir. Standart mikro switch yapısında olan bu ürün, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı tanır. 3D yazıcılar, CNC makineleri, robotik projeler ve elektronik hobi uygulamaları için ideal bir elektronik komponenttir.

Teknik Özellikler

IC-163-0 Paletli Micro Switch, elektronik projelerinizde güvenilir algılama sağlayan optimize edilmiş özelliklere sahiptir.

• Model: IC-163-0
• Tip: Paletli (Lever) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: Lehim bacak (solder lug)
• Gövde Rengi: Siyah/Mavi
• Palet Tipi: Düz metal kol
• Palet Malzemesi: Paslanmaz çelik
• Palet Uzunluğu: Yaklaşık 15-20mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım

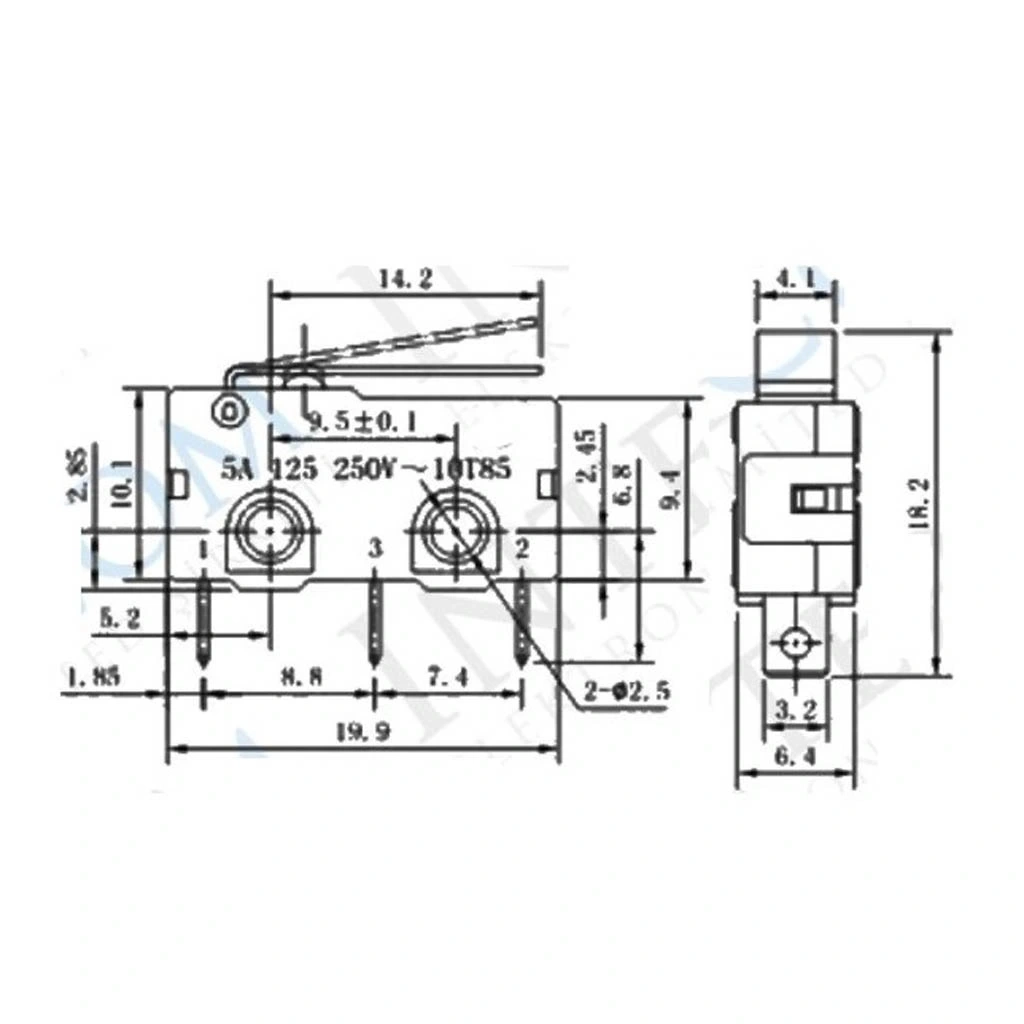

• Boyutlar: Yaklaşık 20mm x 10mm x 6mm (gövde)
• Toplam Uzunluk: Yaklaşık 35-40mm (palet dahil)
• Çalışma Voltajı: 250V AC (maksimum)
• Maksimum Akım: 5A
• Aktivasyon Kuvveti: Yaklaşık 30-50gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 20mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-163-0 Paletli Micro Switch, paletli tasarımı ve lehim bacak özellikleri ile çeşitli avantajlar sunar.

• Paletli Tasarım: Gelen hareketleri verimli şekilde algılama.
• Düşük Aktivasyon Kuvveti: Hassas mekanizmalarda kolay tetiklenir.
• Lehim Bacak Terminaller: Güvenilir ve esnek kablo bağlantısı.
• SPDT Kontak: İki farklı devre durumunu tek switchle kontrol.
• Yüksek Elektriksel Kapasite: 5A@250VAC ile zorlu yükler için uygun.
• Kompakt Boyutlar: Sınırlı alanlarda kullanım kolaylığı.
• Paslanmaz Çelik Palet: Uzun ömürlü ve dayanıklı yapı.
• Net Geri Bildirim: Belirgin tıklama hissi ve sesi.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• Şekillendirilebilir Palet: İhtiyaca göre bükülebilir.
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma.

İdeal Kullanım Alanları

IC-163-0 Paletli Micro Switch, paletli tasarımı sayesinde çeşitli alanlarda kullanıma uygundur.

• 3D Yazıcılar: Eksen limit ve home pozisyon algılama
• CNC Makineleri: Hareket sınırlama ve referans nokta belirleme
• Robotik Projeler: Algılama sensörleri ve limit anahtarları
• Endüstriyel Makineler: Konum ve durum algılama
• Ev Aletleri: Kapak ve pozisyon sensörleri
• Arcade Makineleri: Oyun kontrol mekanizmaları
• Otomatik Kapılar: Konum algılama ve güvenlik kontrolleri
• Güvenlik Sistemleri: Pozisyon ve durum algılama
• Elektronik Cihazlar: Mekanik algılama ve kontrol
• Vending Makineleri: Ürün algılama ve konum sensörleri
• DIY Elektronik: Arduino ve Raspberry Pi projeleri
• Hobi Projeleri: Çeşitli algılama ve kontrol uygulamaları

Montaj ve Kullanım İpuçları

Paletli Tasarımın Avantajları

IC-163-0 mikro switchin paletli (kollu) tasarımı, algılama uygulamalarında önemli avantajlar sunar.

Metal palet, düğme tipi switchlere kıyasla daha geniş bir algılama alanı sağlar. Kaldıraç prensibi sayesinde, daha düşük kuvvetle tetiklenebilir, hassas mekanizmalarda avantaj sağlar. Hareket eden parçaların doğrudan switch gövdesine temas etmesini önler, böylece ömrü uzar. Metal palet, farklı açılardan gelen hareketleri algılayabilir, montaj esnekliği sağlar. İhtiyaca göre bükülebilir ve şekillendirilebilir, farklı algılama açıları elde edilebilir.

Lehim Bacak Avantajları

IC-163-0 mikro switchin lehim bacak terminalleri, esnek ve güvenilir bağlantı imkanı sunar.

Lehim bacak terminaller, farklı kalınlıktaki kablolarla doğrudan bağlantı yapma imkanı sağlar. Terminallerdeki delikler, lehimlemeden önce kabloların mekanik olarak sabitlenmesine olanak tanır. PCB montajı için uygun olmayan yerlerde veya kablo bağlantısı gerektiren uygulamalarda ideal çözüm sunar. Yüksek akım taşıma kapasitesi (5A) için uygun geniş terminal yüzeyi sağlar. Lehimli bağlantılar, titreşimli ortamlarda bile güvenilir elektriksel temas sağlar.

3D Yazıcı ve CNC Uygulamaları

IC-163-0 Paletli Micro Switch, 3D yazıcılar ve CNC makinelerde yaygın olarak kullanılır.

3D yazıcılarda eksen limit ve home pozisyon anahtarı olarak hareket sınırlarını belirler. Paletli tasarım, eksen hareket yönüne uygun şekilde monte edilebilir. CNC tezgahlarında referans nokta belirlemede hassas pozisyonlama sağlar. Düşük aktivasyon kuvveti, eksen hareketlerini hassas şekilde algılar. Lehim bacaklar, kontrol kartlarına güvenilir kablo bağlantısı sağlar. Uzun mekanik ömrü, sürekli kullanımda sorunsuz çalışma imkanı verir.

Endüstriyel Uygulamalar

IC-163-0 Paletli Micro Switch, endüstriyel ortamlarda çeşitli görevler için kullanılır.

Endüstriyel makinelerde limit anahtarı olarak hareket sınırlarını belirler. Konveyör sistemlerinde ürün varlığı ve konum algılama yapar. Otomatik kapı sistemlerinde açık/kapalı durum tespiti sağlar. Güvenlik bariyerlerinde konum kontrolü için kullanılır. 5A@250VAC kapasitesi, endüstriyel kontrol sistemlerinde yük kontrolü sağlar. Geniş sıcaklık aralığı, zorlu endüstriyel ortamlarda çalışabilmesini mümkün kılar. Yüksek kontak güvenilirliği, endüstriyel otomasyon sistemlerinde kritik öneme sahiptir.

Paket İçeriği

• 1 x IC-163-0 Paletli Micro Switch Lehim Bacak
