IC-168 Micro Switch Lehim Bacak Makaralı 5A/250VAC

IC-168 Micro Switch Lehim Bacak Makaralı 5A 250VAC

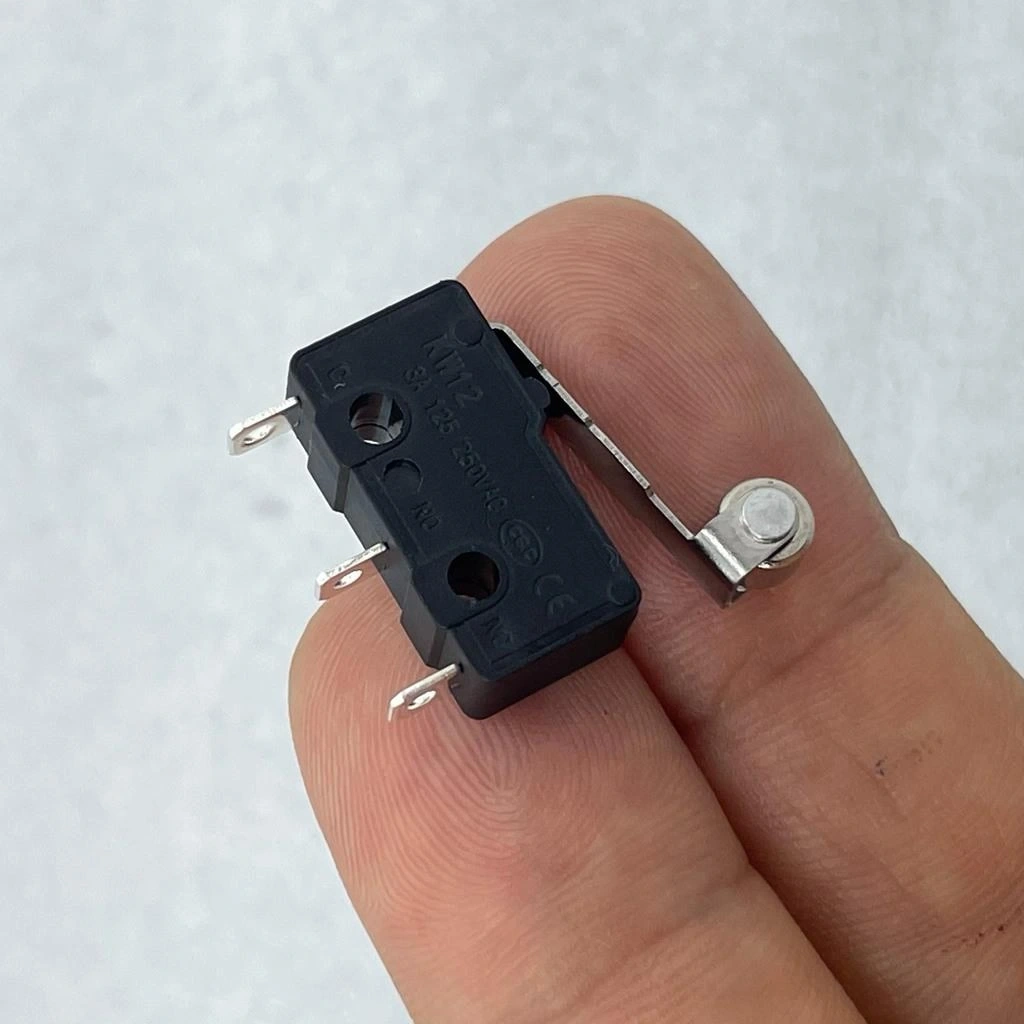

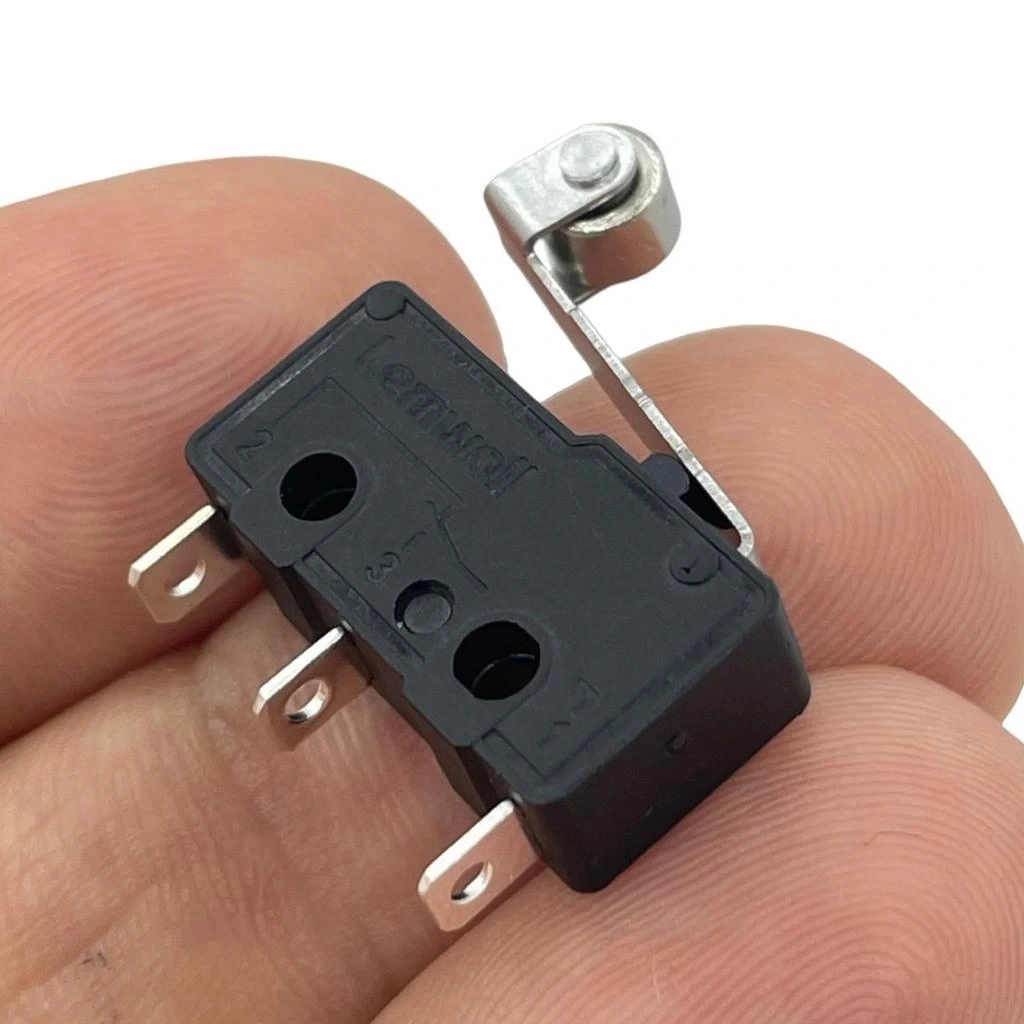

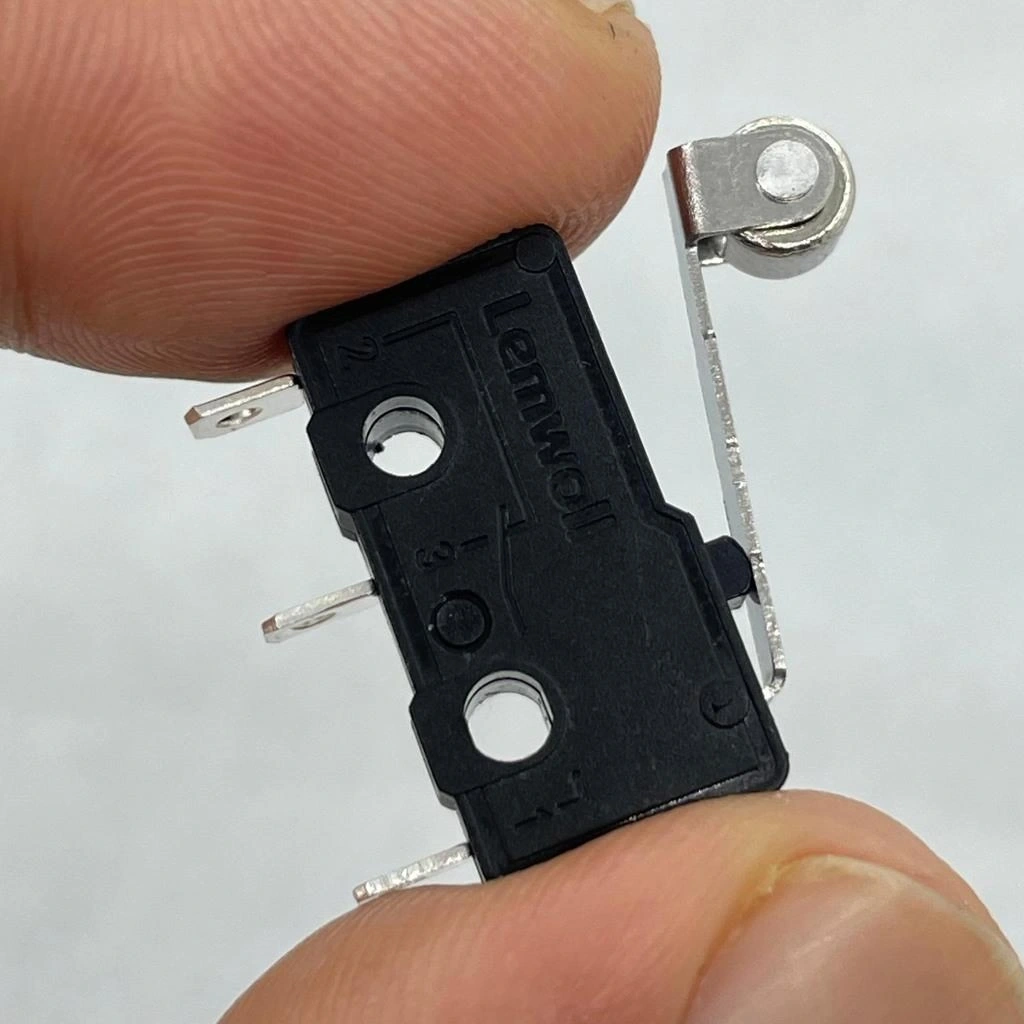

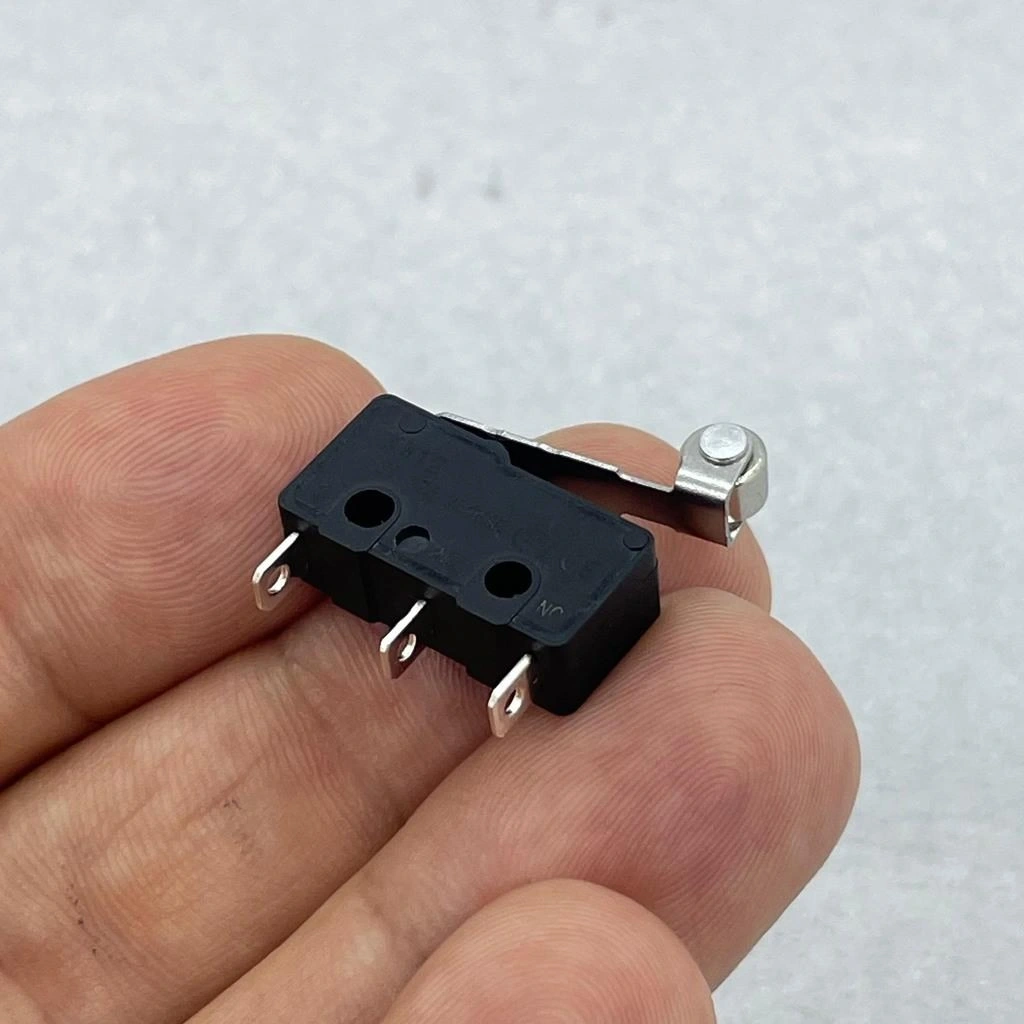

IC-168 Micro Switch, lehim bacakları ve makaralı bir tasarıma sahip bir mikro anahtardır. KW4-Z5F modeli, bu anahtarın belirli teknik özelliklerini ifade eder.

Bu tür anahtarlar, belirli bir kuvvet uygulandığında devreyi açma veya kapama işlevi sağlar. Lehim bacakları sayesinde elektronik devre kartlarına kolayca monte edilebilirler.

IC-168 Makaralı Micro Switch, endüstriyel uygulamalar için tasarlanmış, 5A 250VAC yüksek elektriksel kapasiteye sahip, dayanıklı ve güvenilir bir anahtarlama çözümüdür. Üzerindeki silindirik makara tasarımı, sürtünme hareketleri ve teğet kuvvetleri algılama konusunda üstün performans sağlarken, lehim bacak terminalleri sayesinde sağlam ve güvenilir kablo bağlantısı imkanı sunar.

Endüstriyel standartlara uygun boyutlardaki bu mikro switch, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı ile tek bir anahtarla iki farklı devre durumunu kontrol etmenize olanak tanır. Makaralı tasarımı sayesinde doğrudan baskı yerine sürtünme ile tetiklenebilir, bu özellik mekanik aşınmayı azaltır ve ürünün ömrünü uzatır. Limit switch, güvenlik anahtarı, pozisyon algılama ve otomatik kontrol sistemleri için ideal bir elektronik komponenttir.

Teknik Özellikler

IC-168 Makaralı Micro Switch, endüstriyel standartlarda üretilmiş olup, zorlu çalışma koşullarında güvenilir performans sunar.

• Model: IC-168
• Tip: Makaralı (Roller) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: Lehim bacak (solder lug)
• Gövde Rengi: Siyah/Mavi
• Makara Tipi: Silindirik tekerlek
• Makara Malzemesi: Dayanıklı termoplastik/naylon
• Makara Boyutu: Yaklaşık 5-6mm çap
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım

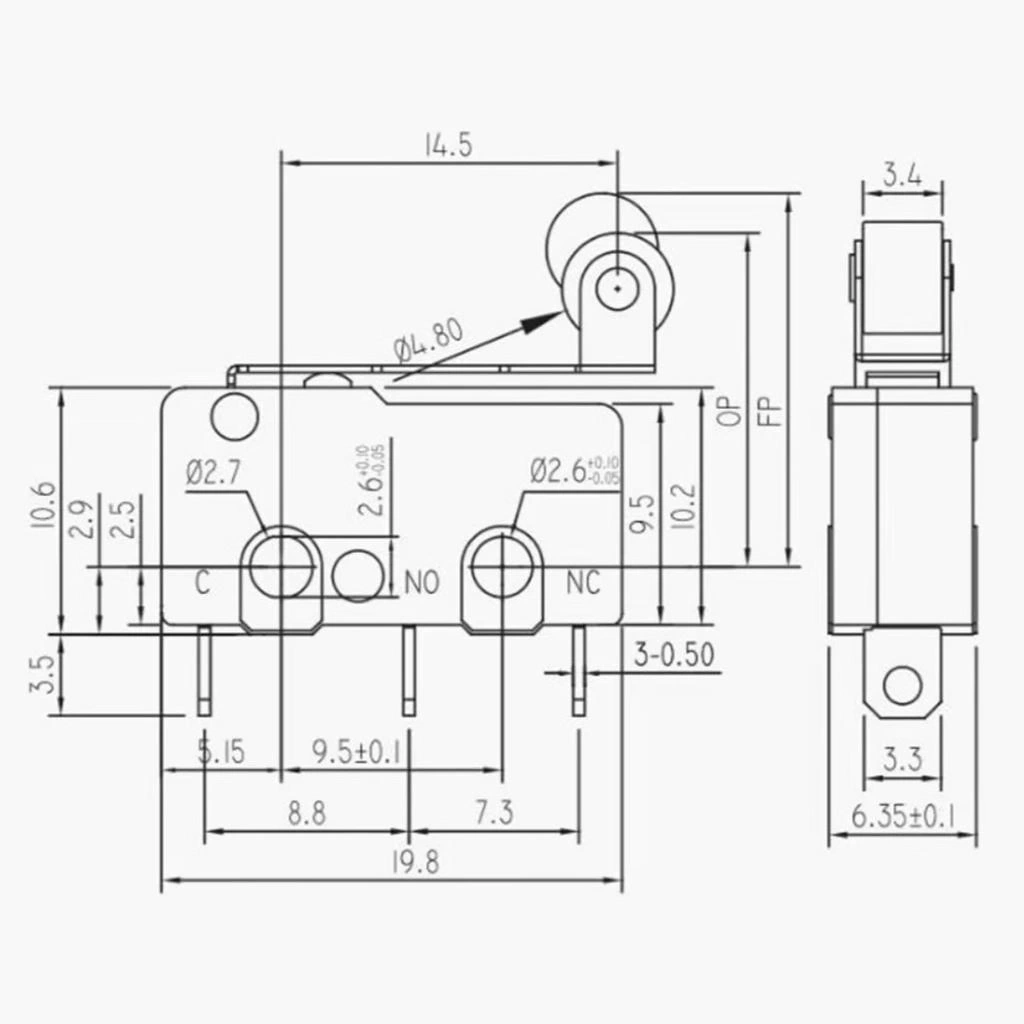

• Boyutlar: Yaklaşık 27mm x 15mm x 10mm (gövde)
• Toplam Yükseklik: Yaklaşık 17-18mm (makara dahil)
• Çalışma Voltajı: 250V AC (maksimum)
• Maksimum Akım: 5A
• Aktivasyon Kuvveti: Yaklaşık 50-70gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 20mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Montaj Deliği: Standart 3mm delikli montaj kulakları
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-168 Makaralı Micro Switch, endüstriyel ve profesyonel uygulamalarda çeşitli avantajlar sunar.

• Yüksek Elektriksel Kapasite: 5A@250VAC ile zorlu yükleri doğrudan kontrol.
• Makaralı Tasarım: Sürtünme hareketlerini hassas şekilde algılar.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü ile dayanıklılık.
• Lehim Bacak Terminaller: Güvenilir ve sağlam kablo bağlantısı.
• SPDT Kontak Yapısı: İki farklı devre durumunu tek switchle kontrol.
• Düşük Aktivasyon Kuvveti: Hassas mekanizmalarda kolay tetiklenir.
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlar.
• Endüstriyel Kalite: Zorlu koşullara dayanıklı yapı.
• Kolay Montaj: Standart delikli montaj kulakları.
• Net Geri Bildirim: Belirgin tıklama hissi ve sesi.
• Sürtünme Dirençli: Makara dönerek aşınmayı azaltır ve ömrü uzatır.

İdeal Kullanım Alanları

IC-168 Makaralı Micro Switch, yüksek güç kapasitesi ve makaralı tasarımı ile çeşitli endüstriyel uygulamalar için idealdir.

• Endüstriyel Makineler: Limit anahtarı ve hareket algılama
• CNC Tezgahları: Eksen limit ve referans pozisyon belirleme
• Konveyör Sistemleri: Ürün varlığı ve geçiş algılama
• Otomatik Kapılar: Pozisyon algılama ve güvenlik kontrolleri
• Asansör Sistemleri: Güvenlik kontrolleri ve kat algılama
• Elektrikli Ev Aletleri: Kapak ve pozisyon sensörleri
• Paketleme Makineleri: Malzeme ve pozisyon algılama
• Güvenlik Bariyerleri: Konum ve durum kontrolü
• Vending Makineleri: Ürün düşme ve pozisyon algılama
• Endüstriyel Robotlar: Hareket sınırlaması ve pozisyonlama
• Üretim Hatları: Otomatik kontrol ve durum algılama
• Elektrikli El Aletleri: Güvenlik ve kontrol sistemleri

Montaj ve Kullanım İpuçları

Makaralı Tasarımın Endüstriyel Avantajları

IC-168 mikro switchin makaralı tasarımı, endüstriyel ortamlarda sürtünme ve aşınmaya karşı önemli avantajlar sunar.

Sürtünmeye Dayanıklı Yapı: Makaralı tasarım, hareket eden parçalar ile switch arasında doğrudan sürtünme yerine yuvarlanma hareketi sağlar. Bu özellik, sürtünmeyi ve mekanik aşınmayı önemli ölçüde azaltır, böylece switchin ve temas eden parçaların ömrü uzar. Teğet hareket (yatay/sürtünmeli) algılamada üstün performans gösterir, bu özellik özellikle konveyör bantlar, kayar kapılar ve geçiş kontrolü uygulamaları için idealdir. Makara, düzensiz veya pürüzlü yüzeyler üzerinde bile güvenilir tetikleme sağlar, bu da zorlu endüstriyel ortamlarda tutarlı algılama anlamına gelir. Makaralı yapı, switch mekanizmasının daha düşük kuvvetle (yaklaşık 50-70gf) tetiklenmesini sağlar, bu da hassas kontrol sistemleri için avantajlıdır.

Lehim Bacak Terminallerin Endüstriyel Avantajları

IC-168 mikro switchin lehim bacak terminalleri, endüstriyel kablolama için çeşitli avantajlar sunar.

Güvenilir Endüstriyel Bağlantı: Lehim bacak terminaller, farklı kalınlıktaki kablolarla doğrudan bağlantı yapma imkanı sağlar, bu da uygulama esnekliği sunar. Terminallerdeki delikler, kabloların mekanik olarak sabitlenmesine olanak tanır, bu da titreşimli ortamlarda bile güvenilir bağlantı sağlar. 5A gibi yüksek akım uygulamaları için geniş temas yüzeyi sunar, bu da ısınmayı azaltır ve elektriksel verimliliği artırır. PCB montajı için uygun olmayan veya kablo bağlantısı gerektiren endüstriyel uygulamalarda ideal çözüm sunar. Lehimli bağlantılar, soketli veya vidalı terminallere kıyasla zaman içinde gevşeme veya bağlantı kaybı riski taşımaz, bu da bakım ihtiyacını azaltır.

Endüstriyel Güvenlik Uygulamaları

IC-168 Makaralı Micro Switch, endüstriyel güvenlik sistemlerinde yaygın olarak kullanılan kritik bir komponenttir.

Hayati Güvenlik Kontrolü: Makine koruma bariyerleri ve güvenlik kapılarında, erişim panellerinin tamamen kapalı olduğunu doğrulayarak tehlikeli makine operasyonlarını güvenli hale getirir. Acil durum durdurma sistemlerinde, hareketli parçaların belirli sınırlar içinde kaldığını algılayarak kaza riskini azaltır. Güvenlik kilitleme sistemlerinde, ekipmanın sadece tüm koruyucu kapaklar kapalıyken çalışmasını sağlar. NC (Normalde Kapalı) kontağı, fail-safe güvenlik prensibine göre çalışır; kablo kopması veya bağlantı arızası durumunda sistem otomatik olarak güvenli duruma geçer. Makaralı tasarımı, güvenlik kapılarının ve koruyucu bariyerlerin hassas pozisyon algılamasını sağlar. Yüksek güç kapasitesi (5A@250VAC) ile güvenlik rölelerini ve kontaktörleri doğrudan sürebilir.

Asansör ve Taşıma Sistemlerinde Kullanım

IC-168 Makaralı Mikro Switch, asansör ve otomatik taşıma sistemlerinde çeşitli kritik fonksiyonlar için idealdir.

Güvenli Ulaşım Kontrolü: Asansör sistemlerinde kat algılama ve pozisyon belirleme sensörü olarak kullanılır, kabinin doğru konumda durmasını sağlar. Asansör kapılarının tamamen kapandığını doğrular, böylece kabin hareketi ancak tüm kapılar güvenli şekilde kapandığında başlar. Yürüyen merdiven ve bantlarda acil durum durdurma ve güvenlik kontrolü için ideal sensördür. Makaralı tasarımı, asansör rayları ve kapı mekanizmalarıyla sürtünmeli teması verimli şekilde algılar. Otomatik araç park sistemlerinde araç varlığını ve konumunu tespit eder. Endüstriyel taşıma sistemlerinde malzeme akışını ve pozisyonunu kontrol eder. 5A@250VAC kapasitesi, asansör motorlarını kontrol eden röleler için yeterli gücü sağlar. Zorlu endüstriyel ortamlarda güvenilir çalışmasını sağlayan geniş sıcaklık aralığına (-25°C~+85°C) sahiptir.

Paket İçeriği

• 1 x IC-168 Micro Switch Lehim Bacak Makaralı 5A 250VAC
