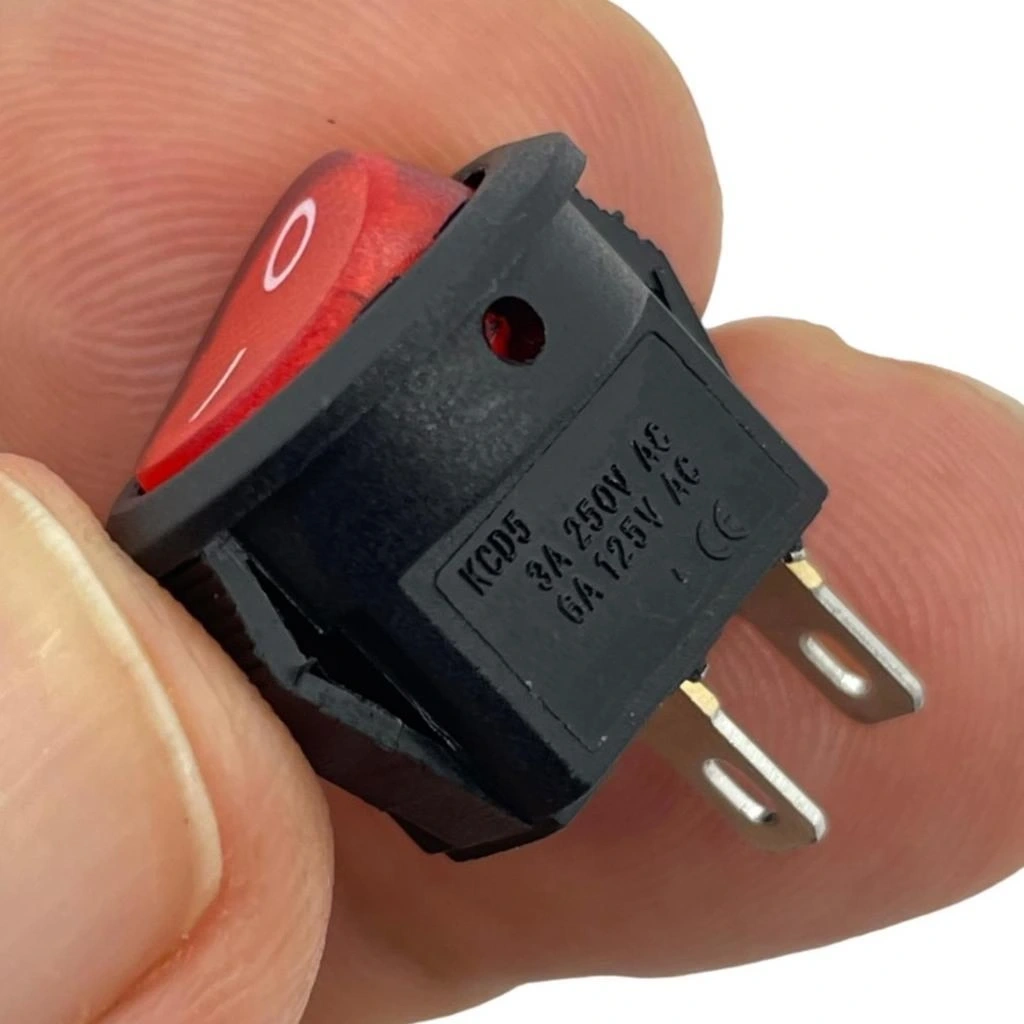

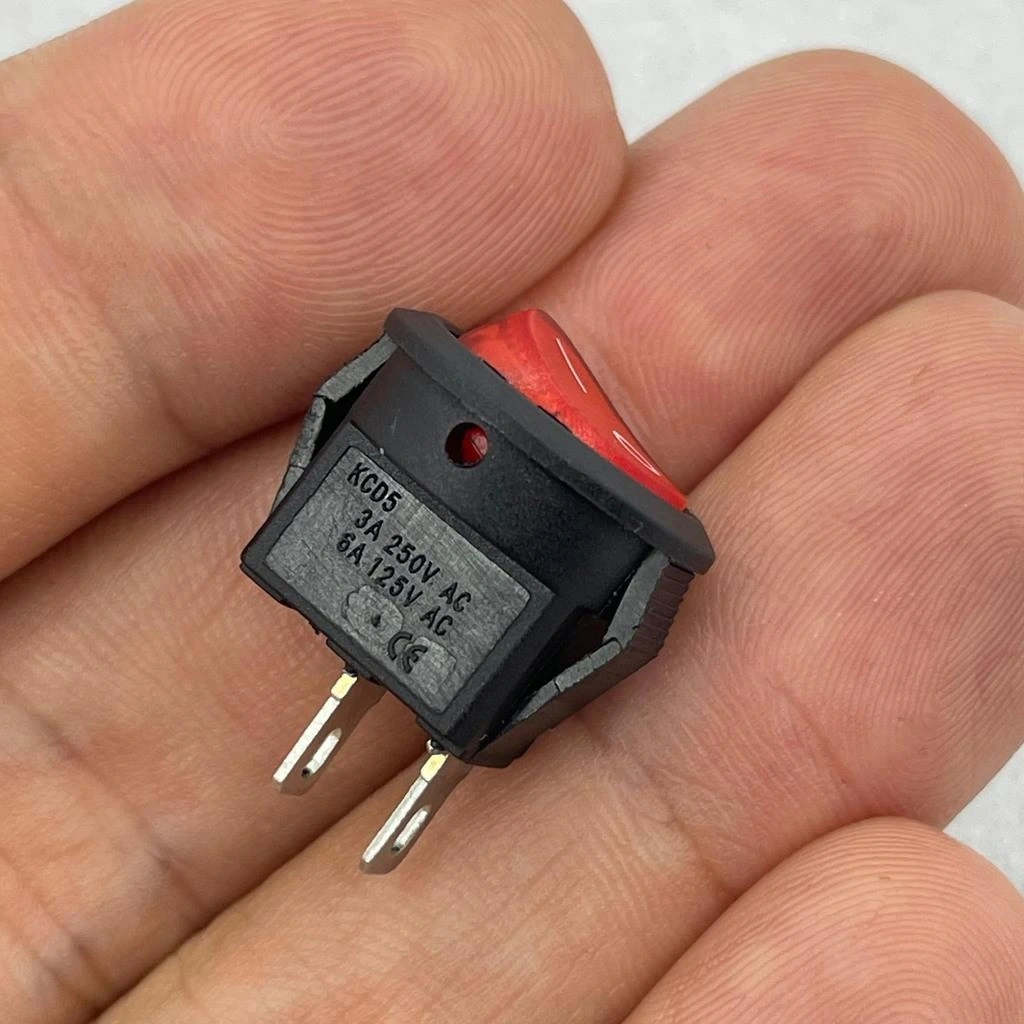

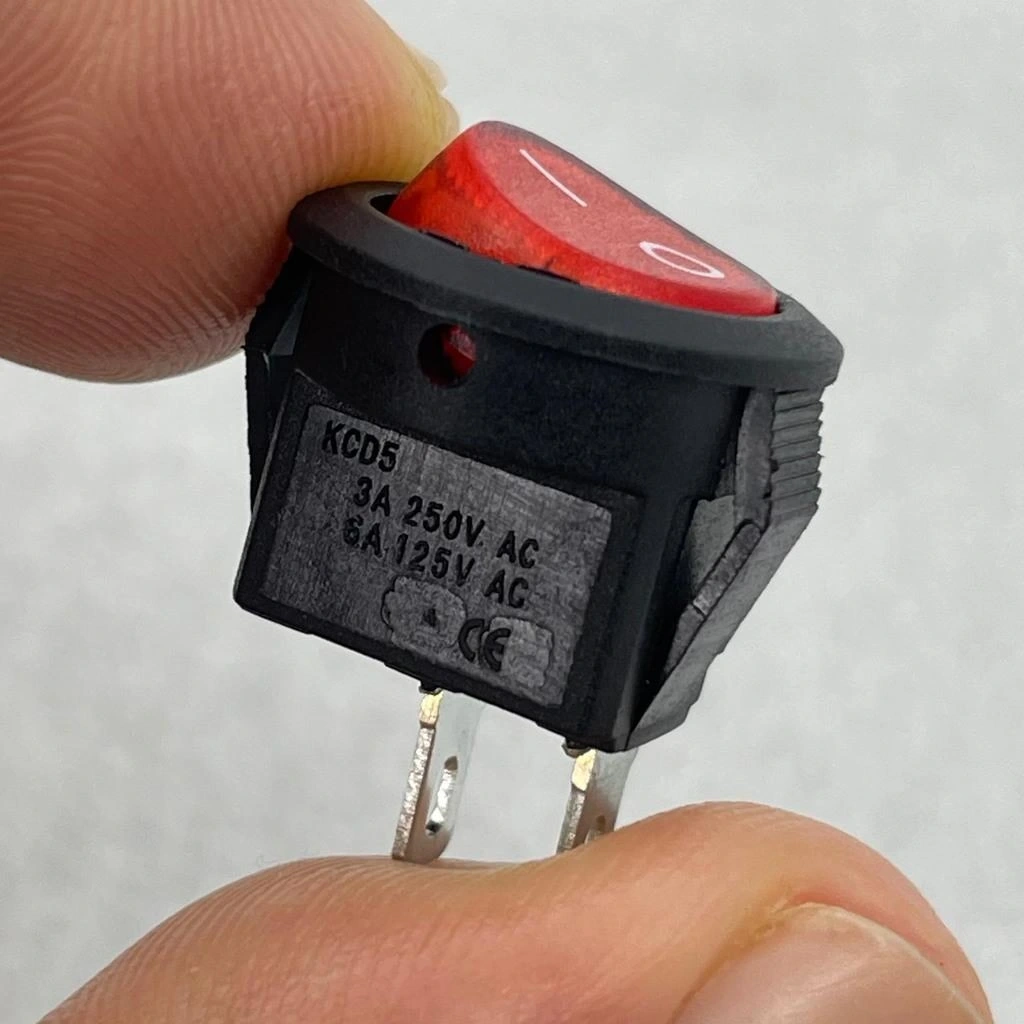

IC-134E Kırmızı Yuvarlak Anahtar Işıksız On-Off 2P

IC-134E Kırmızı Yuvarlak Anahtar Işıksız ON-OFF 2P

IC-134E Mini Yuvarlak Anahtar, elektrik devrelerinde belirli bağlantıları açma ve kapama işlevini yerine getiren bir anahtardır. Özellikle iki pozisyonlu (ON-OFF) olarak tasarlanmıştır ve iki kutuplu bir anahtardır.

Bu anahtar tipi, devre bağlantılarını etkin bir şekilde açma ve kapatma işlevini yerine getirir ve kırmızı renkte olup üzerinde bir ışık göstergesi bulunmaz.

Elektronik projeleriniz için dikkat çekici ve fonksiyonel bir güç anahtarı mı arıyorsunuz? IC-134E Kırmızı Yuvarlak Anahtar, temel ON-OFF (açma-kapama) kontrolü sağlayan kompakt bir komponenttir. 2 pinli yapısıyla elektrik devrelerini kolayca kontrol etmenizi sağlarken, canlı kırmızı rengi ile kullanım kolaylığı ve görsel uyarı sağlar.

Standart panellere kolay monte edilebilen bu yuvarlak anahtar, elektronik cihazlar, acil güç kesme kontrolleri ve önemli fonksiyon seçimleri için idealdir. Basit ama etkili tasarımı ve sağlam yapısı ile uzun süreli performans sunarken, kırmızı rengi ile kritik kontrol noktalarında fark edilebilirlik sağlar.

Teknik Özellikler

• Model: IC-134E
• Tip: Yuvarlak Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 2P (2 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)
• Form Faktörü: Yuvarlak
• Gösterge: Işıksız

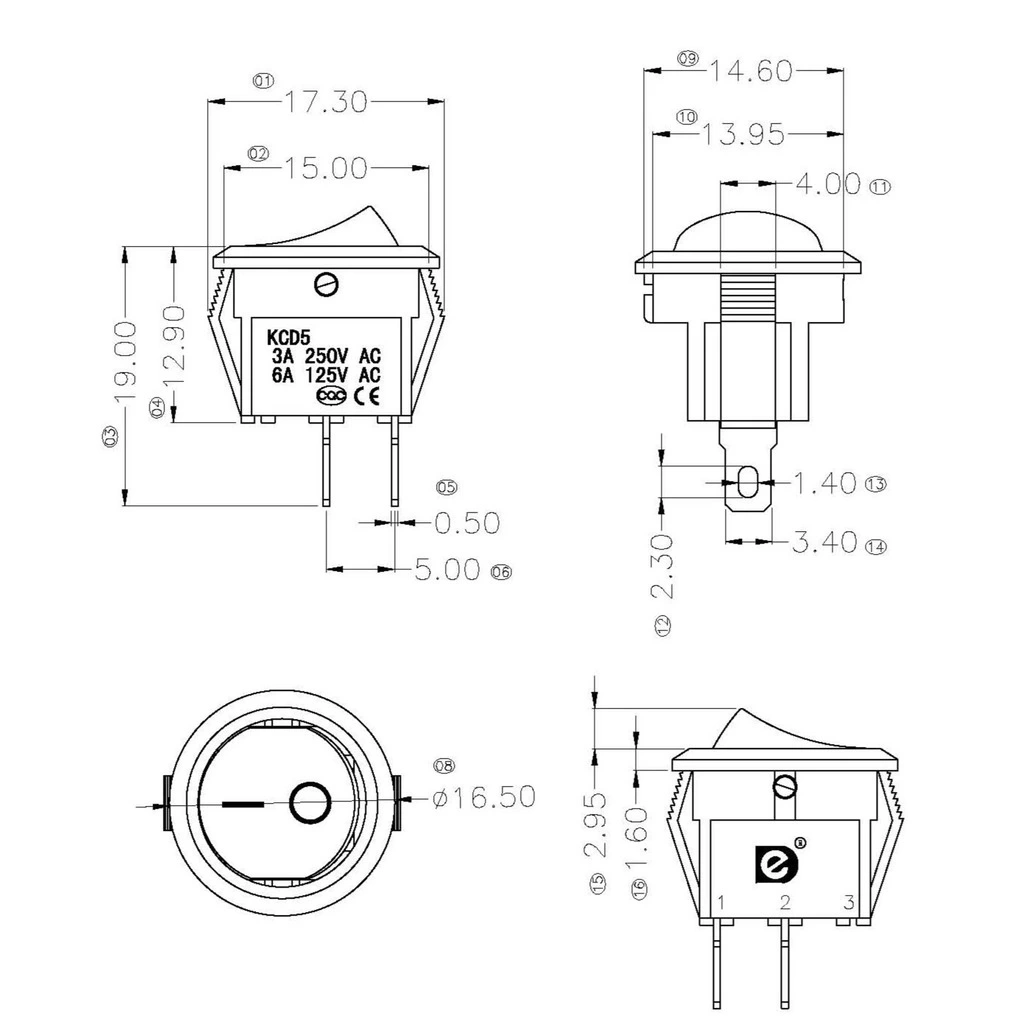

• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Kırmızı
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >10,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Bakır Alaşımı

Kullanım Avantajları

• Dikkat Çekici Kırmızı Renk: Önemli fonksiyonlar için belirginlik sağlar.
• Basit ON-OFF Kontrolü: Net ve anlaşılır iki konumlu çalışma.
• Kompakt Tasarım: Sınırlı alanlarda kolay kullanım imkanı.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Evrensel Standart: Yaygın kullanılan ölçülerle uyumlu tasarım.
• Geniş Voltaj Aralığı: AC ve DC sistemlerde güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Net Konum Bildirimi: Belirgin tıklama hissi ile geri bildirim.

İdeal Kullanım Alanları

• Acil Durum Kontrolleri: Alarm sistemleri ve hızlı devre kesme
• Elektronik Projeler: DIY devreleri ve hobi sistemleri
• Güvenlik Ekipmanları: Kritik fonksiyon kontrolü
• Küçük Elektrikli Aletler: Güç kontrolü ve ana şalter
• Endüstriyel Kontrol Panelleri: Kritik sistemlerin kontrolü
• Laboratuvar Ekipmanları: Test ve ölçüm cihazları
• Eğitim Setleri: Elektronik eğitim kitleri ve deney düzenekleri
• Oyuncaklar: Pilli ve elektronik oyuncak kontrolü
• Model RC Sistemleri: Güç kontrolü ve fonksiyon seçimi
• Amatör Radyo Ekipmanları: Güç ve mod seçimi

Montaj ve Kullanım İpuçları

Kırmızı Renk ve Anlamı

IC-134E anahtarının kırmızı rengi, sadece estetik bir tercih değil, aynı zamanda önemli bir fonksiyonel özellik sunar. Endüstriyel standartlarda kırmızı renk, genellikle dikkat çekme, uyarı ve acil durdurma işlevleriyle ilişkilendirilir.

Kontrol panellerinde kırmızı anahtar kullanımı, bu anahtarın önemli veya kritik bir işlevi kontrol ettiğini belirtir. Özellikle güvenlik açısından önemli sistemlerin kontrolü, acil durum kapatma, alarm aktivasyonu veya yüksek enerjili sistemlerin kontrolü için kırmızı renkli anahtarlar tercih edilir.

Ayrıca kırmızı renk, kullanıcılar tarafından kolay fark edilebilir olduğundan, acil durumlarda hızlı müdahale gerektiren kontroller için idealdir. Laboratuvar ekipmanları, endüstriyel makineler ve güvenlik sistemlerinde kırmızı anahtarlar, bilinçli ve dikkatli kullanım gerektiren kontrolleri belirtmek için kullanılır.

2 Pin Bağlantı Şeması

IC-134E kırmızı anahtarı, SPST (Tek Kutuplu Tek Yönlü) yapısıyla 2 pin bağlantı şemasına sahiptir. Bu basit yapı, temel bir elektrik devresi açma-kapama kontrolü sağlar.

• Pin 1: Güç kaynağı bağlantısı (Giriş)
• Pin 2: Yük bağlantısı (Çıkış)

Standart bağlantı şemasında, Pin 1'e güç kaynağından gelen pozitif (DC devrelerde) veya faz hattı (AC devrelerde) bağlanır. Pin 2'ye ise kontrol edilecek cihaza veya devreye giden hat bağlanır. Anahtar açık konumdayken (ON), bu iki pin arasında elektriksel bağlantı kurulur ve akım geçişi olur. Kapalı konumda (OFF) ise pinler arasında bağlantı kesilir ve akım geçişi durdurulur.

Güvenlik açısından, AC şebeke uygulamalarında, anahtarın her zaman faz hattına bağlanması önemlidir. Nötr hat ise doğrudan cihaza bağlanmalı ve anahtardan geçmemelidir. Bu sayede, anahtar kapalı konumdayken cihazın tamamen enerjisiz kalması sağlanır.

DC uygulamalarda ise, genellikle anahtarın pozitif hatta bağlanması tercih edilir. Özellikle elektronik devrelerde, anahtarın konumu ve bağlantı şekli, devrenin güvenli çalışması açısından dikkatle planlanmalıdır.

Paket İçeriği

• 1 x IC-134E Kırmızı Yuvarlak Anahtar (Işıksız, ON-OFF, 2P)
• 1 x Montaj Somunu
