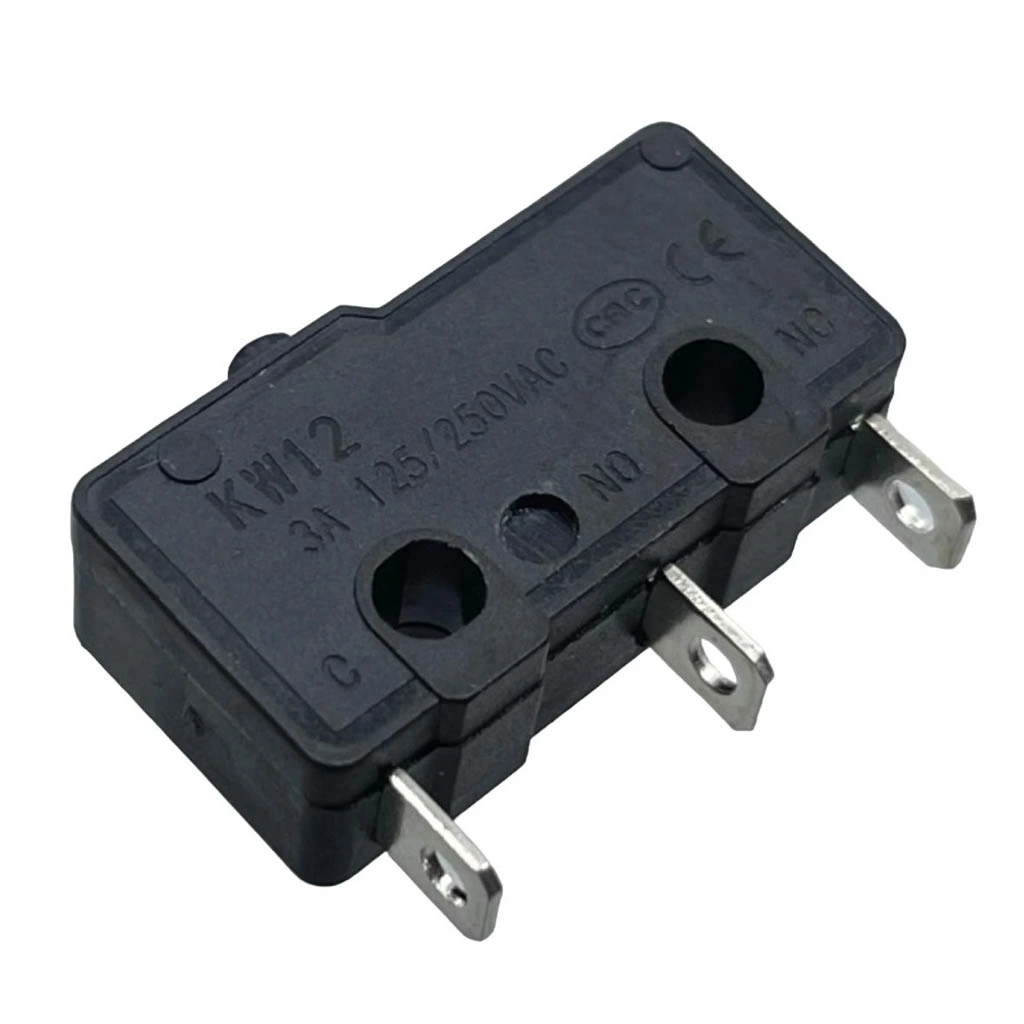

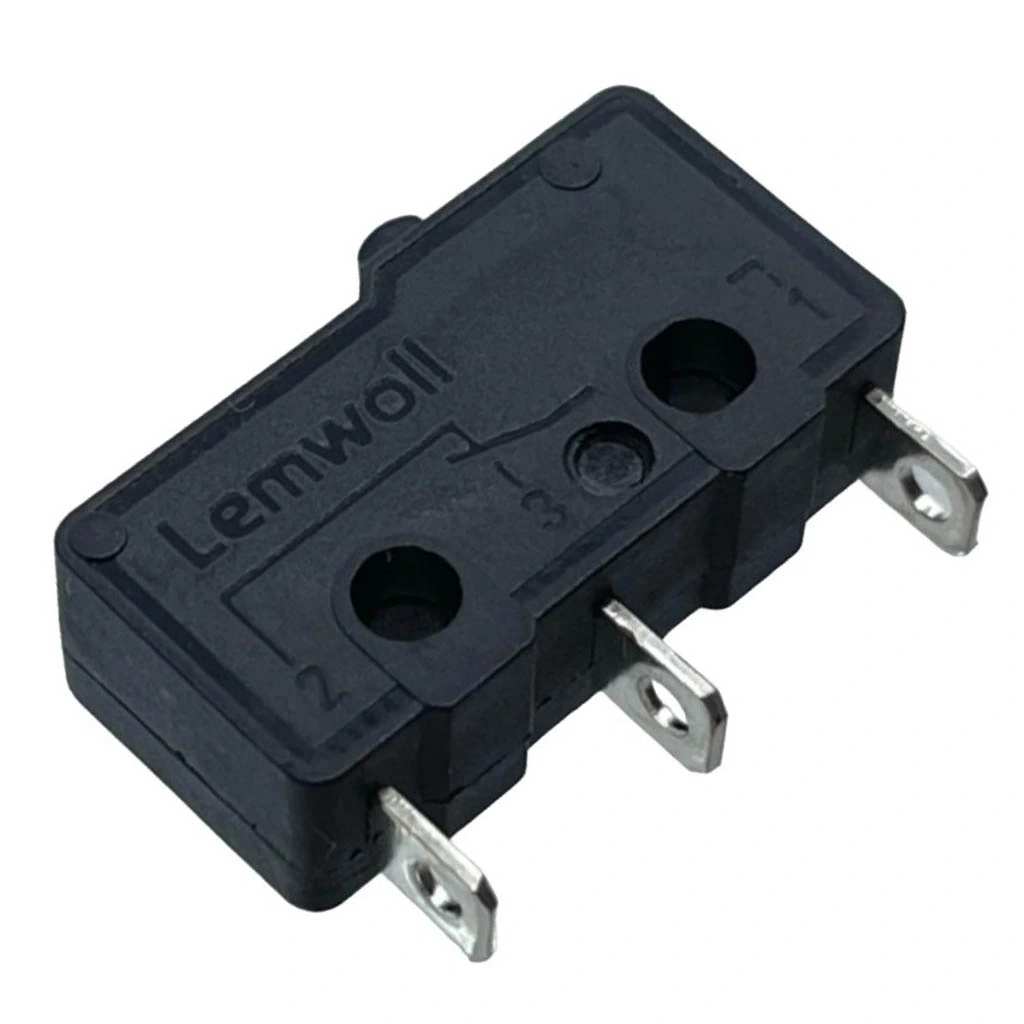

IC-163-2 Paletsiz Micro Switch Lehim Bacak KW4-Z1F

IC-163-2 Paletsiz Micro Switch Lehim Bacak KW4-Z1F

IC-163-2, KW4-Z1F model numarasıyla bilinen bir mikro anahtardır. Paletsiz tasarımı ile dikkat çeker. Bu mikro anahtarlar, belirli bir devrenin açılmasını veya kapanmasını sağlamak için kullanılır ve genellikle elektronik cihazlarda kullanılırlar.

IC-163-2 Paletsiz Micro Switch, endüstriyel KW4-Z1F serisi standardında üretilmiş, düğme tipi tasarımı ile doğrudan baskı gerektiren uygulamalar için ideal, kompakt ve dayanıklı bir anahtarlama çözümüdür. Lehim bacak terminalleri ile kablo bağlantılarında güvenilir bağlantı sağlayan bu mikro switch, endüstriyel uygulamalardan hobi projelerine kadar geniş bir kullanım alanına sahiptir.

Paletsiz (düğme tipi) tasarımı, doğrudan baskı uygulamalarında üstün performans gösterir. Standart mikro switch yapısında olan bu ürün, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı tanır. Basma butonları, panel kontrolleri, güvenlik sistemleri ve doğrudan mekanik temas gerektiren uygulamalar için ideal bir elektronik komponenttir.

Teknik Özellikler

IC-163-2 Paletsiz Micro Switch, KW4-Z1F endüstriyel standardında üretilmiş olup, güvenilir elektriksel ve mekanik özelliklere sahiptir.

• Model: IC-163-2 (KW4-Z1F)
• Tip: Paletsiz (Düğme Tipi) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: Lehim bacak (solder lug)
• Gövde Rengi: Siyah/Mavi
• Aktuatör Tipi: Düğme (buton) tipi
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım

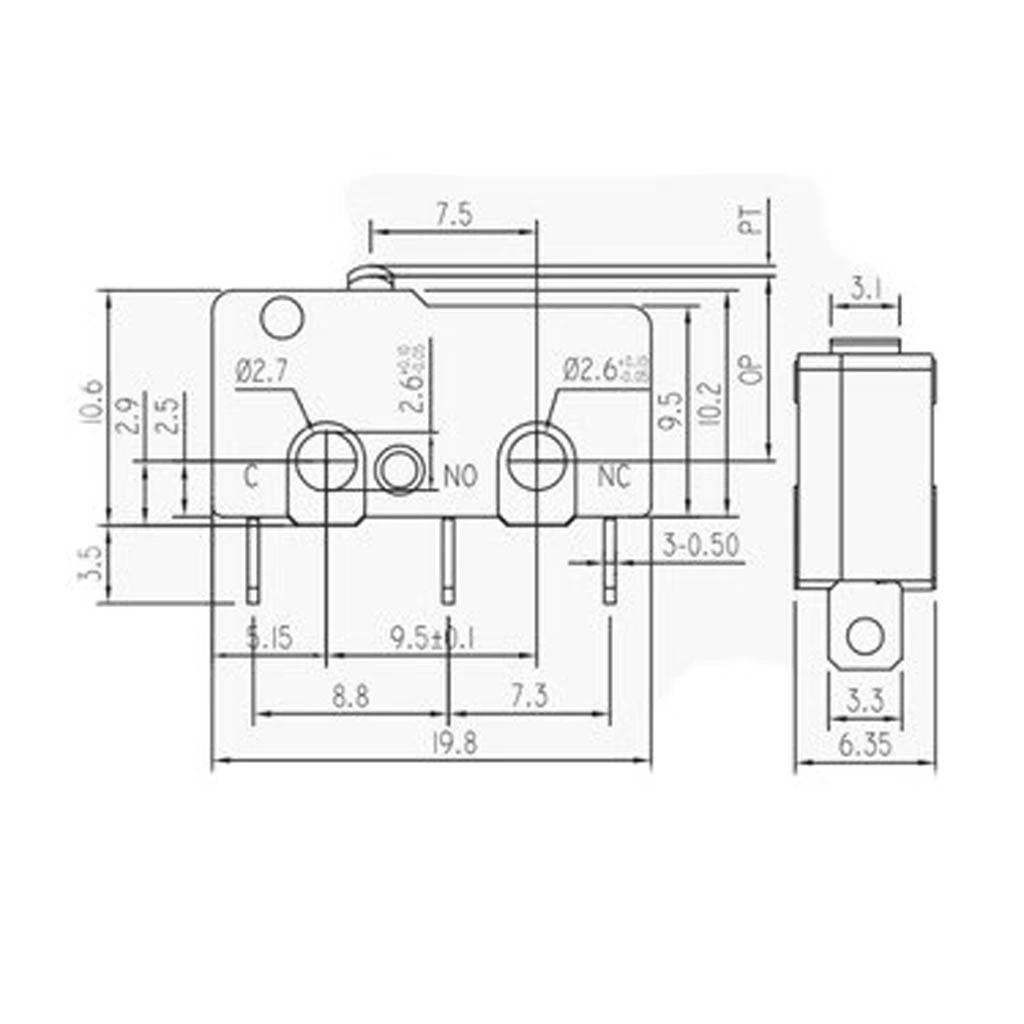

• Boyutlar: Yaklaşık 20mm x 10mm x 6mm
• Çalışma Voltajı: 250V AC (maksimum)
• Maksimum Akım: 5A
• Aktivasyon Kuvveti: Yaklaşık 80-100gf (gram-kuvvet)
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (tam yükte)
• Kontak Direnci: ≤ 20mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-163-2 Paletsiz Micro Switch, düğme tipi tasarımı ve lehim bacak özellikleri ile çeşitli avantajlar sunar.

• Paletsiz Tasarım: Doğrudan baskı uygulamaları için ideal.
• Kompakt Boyutlar: Minimum alan gerektiren uygulamalar için uygun.
• Lehim Bacak Terminaller: Güvenilir ve esnek kablo bağlantısı.
• SPDT Kontak: İki farklı devre durumunu tek switchle kontrol.
• Yüksek Elektriksel Kapasite: 5A@250VAC ile zorlu yükler için uygun.
• Endüstriyel Standart: KW4-Z1F standardına uygun üretim.
• Net Geri Bildirim: Belirgin tıklama hissi ve sesi.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü dayanıklılığı.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma.
• Kolay Montaj: Standart vida delikleri ile güvenli sabitleme.
• Doğrudan Tetikleme: Palet olmadan hassas hareket algılama.

İdeal Kullanım Alanları

IC-163-2 Paletsiz Micro Switch, düğme tipi tasarımı ile özellikle belirli uygulamalar için mükemmel bir çözümdür.

• Buton Mekanizmaları: Kontrol panelleri ve kumandalar
• Endüstriyel Kontrol: Doğrudan baskı gerektiren uygulamalar
• Limit Anahtarları: Hassas konum ve hareket algılama
• Güvenlik Sistemleri: Doğrudan temasla tetiklenen kontroller
• Elektrikli El Aletleri: Tetikleme ve kontrol sistemleri
• Ev Aletleri: Buton ve pozisyon algılama mekanizmaları
• Arcade Makineleri: Düğme ve kontrol sistemleri
• Otomatik Sistemler: Hassas konum ve durum algılama
• Elektronik Kontrol Panelleri: Düğme arkası tetikleme
• Test ve Ölçüm Cihazları: Kullanıcı arayüzü kontrolleri
• Robotik Uygulamalar: Doğrudan temas sensörleri
• Yüksek Güç Uygulamaları: 5A@250VAC kapasitesi ile doğrudan yük kontrolü

Montaj ve Kullanım İpuçları

Paletsiz Tasarımın Avantajları

IC-163-2 mikro switchin paletsiz (düğme tipi) tasarımı, doğrudan baskı uygulamaları için önemli avantajlar sunar.

Düğme tipi tasarım, basma kuvvetinin doğrudan iletilmesini sağlar, bu da daha hassas kontrol sağlar. Paletsiz yapı, hareket toleransı ve mekanik boşlukları minimize eder. Paletli switchlere göre daha kompakt olduğundan, sınırlı alanlarda kullanım avantajı sunar. Daha yüksek aktivasyon kuvveti (80-100gf) gerektirdiğinden, yanlış tetiklemelere karşı daha dayanıklıdır.

Lehim Bacak Avantajları

IC-163-2 mikro switchin lehim bacak terminalleri, esnek ve güvenilir bağlantı imkanı sunar.

Lehim bacak terminaller, farklı kalınlıktaki kablolarla doğrudan bağlantı sağlar. Terminallerdeki delikler, lehimlemeden önce kabloların mekanik olarak sabitlenmesine olanak tanır. PCB montajı için uygun olmayan yerlerde veya kablo bağlantısı gerektiren uygulamalarda ideal çözüm sunar. Yüksek akım taşıma kapasitesi (5A) için uygun geniş terminal yüzeyi sağlar.

Endüstriyel Kontrol Uygulamaları

IC-163-2 Paletsiz Micro Switch, endüstriyel kontrol sistemlerinde yaygın olarak kullanılır.

Kontrol panellerinde buton mekanizmaları arkasında konumlandırılarak, kullanıcı arayüzü kontrolleri için güvenilir tetikleme sağlar. Makine emniyet kapağı veya kapı algılama sistemlerinde, kapağın tam kapandığını doğrulamak için kullanılır. Endüstriyel ekipmanların acil durdurma ve kontrol sistemlerinde kritik görevler üstlenir. KW4-Z1F endüstriyel standardı, zorlu endüstriyel ortamlarda bile güvenilir çalışma sağlar.

Yüksek Güç Kapasitesi

IC-163-2 mikro switchin 5A@250VAC elektriksel kapasitesi, güç uygulamalarında avantaj sağlar.

5A akım kapasitesi, küçük motorlar, elektrikli valfler, solenoidler ve aydınlatma sistemleri gibi yükleri doğrudan kontrol edebilmesini sağlar. Gümüş alaşımlı kontaklar, yüksek akım taşıma kapasitesi ve düşük kontak direnci sunar. 250VAC voltaj değeri, endüstriyel ve ticari güç sistemleriyle doğrudan çalışabilmesini mümkün kılar. Yüksek dielektrik dayanımı (1500V AC), elektriksel yalıtım güvenliği sağlar.

Paket İçeriği

• 1 x IC-163-2 Paletsiz Micro Switch Lehim Bacak KW4-Z1F
